64 비트 송수신 과정
사용자 데이터 64비트 -> 송신 메모리에 저장 -> 송신부 Uart 출력 --> 루프백 --> 수신부 Uart 입력 --> 수신 메모리 저장 --> 사용자 읽기
1) 송신 메모리 저장
64비트 데이터를 8개의 8bit 메모리에 저장
2) 8개의 메모리로 부터 하나씩 읽어 들여서 유아트 송신부로 보낸다.
3) 유아트는 수신한 8비트 병렬 데이터를 직렬화하여 송신한다.
패리티 비트를 첨부하여 11비트(Start,Stop)를 구성한다.
4) 루프백 (송신 데이터 = 수신데이터)
5) 유아트 수신부에서 직렬 데이터를 받아들여서 8비트의 병렬 데이터로 변환후에
메모리에 저장한다.
6) 8번의 8비트 데이터를 메모리에 저장후에 64비트를 채운후에 사용자 출력 메모리로 내보낸다. ( read 신호 )

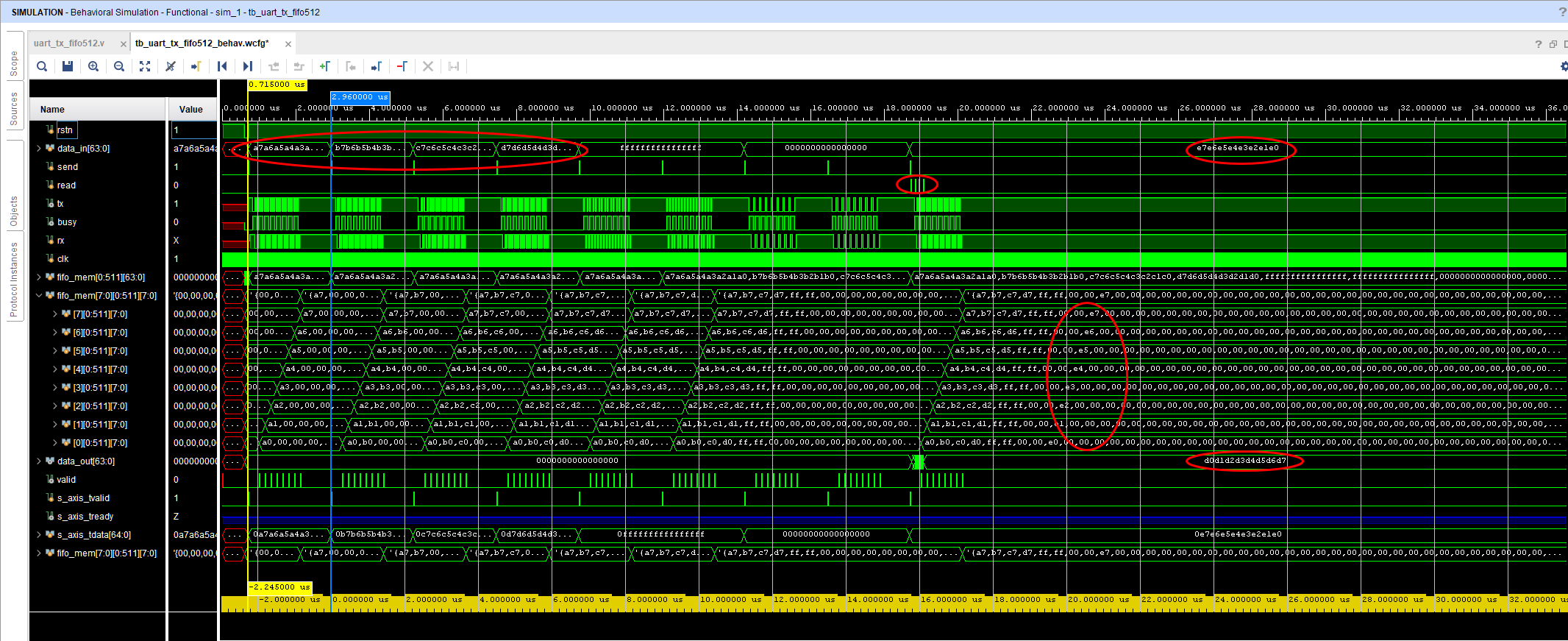

2usec 간격으로 64비트를 유아트 출력하기 속도(32Mbps의 실효 데역폭을 갖음)
