1. 활동 및 제작 과정
1) 이번 탐구 활동에서는 아두이노를 기반으로 하여 서브모터와 미세먼지 센서를 연동한 간단한 환경 반응형 시스템을 제작하였다. 제작 과정의 첫 단계에서는 전체 시스템에 필요한 부품을 선정하였다. 아두이노 UNO를 중심으로 미세먼지 센서와 서브모터를 연결하였으며, 센서 데이터 입력과 모터 제어가 동시에 이루어질 수 있도록 회로 구조를 구상하였다. 특히 서브모터는 일반적인 센서보다 전류 소모가 크기 때문에 안정적인 전원 공급이 중요하다는 점을 고려하여 외부 5V 전원을 사용하도록 설계하였다. 이때 미세먼지 센서와 서브모터 둘 다 5v를 필요로 해서 빵판을 활용하였다.
2) 회로 구성 단계에서는 브레드보드를 활용하여 센서와 아두이노 간의 연결을 구성하였다. 미세먼지 센서는 5V와 GND에 연결하고 출력 신호를 아두이노의 아날로그 핀으로 전달하도록 하였으며, 서브모터는 신호선만 아두이노에 연결하고 전원은 별도의 라인을 통해 공급하였다. 이때 모든 장치의 GND를 공통으로 연결하여 기준 전압을 일치시키는 것이 전체 회로 안정성에 중요한 역할을 한다는 점을 확인하였다.
3) 회로 구성 단계에서는 브레드보드를 활용하여 센서와 아두이노 간의 연결을 구성하였다. 미세먼지 센서는 5V와 GND에 연결하고 출력 신호를 아두이노의 아날로그 핀으로 전달하도록 하였으며, 서브모터는 신호선만 아두이노에 연결하고 전원은 별도의 라인을 통해 공급하였다. 이때 모든 장치의 GND를 공통으로 연결하여 기준 전압을 일치시키는 것이 전체 회로 안정성에 중요한 역할을 한다는 점을 확인하였다.
2. 결과물 소개 하기: (외형, 기능 등)

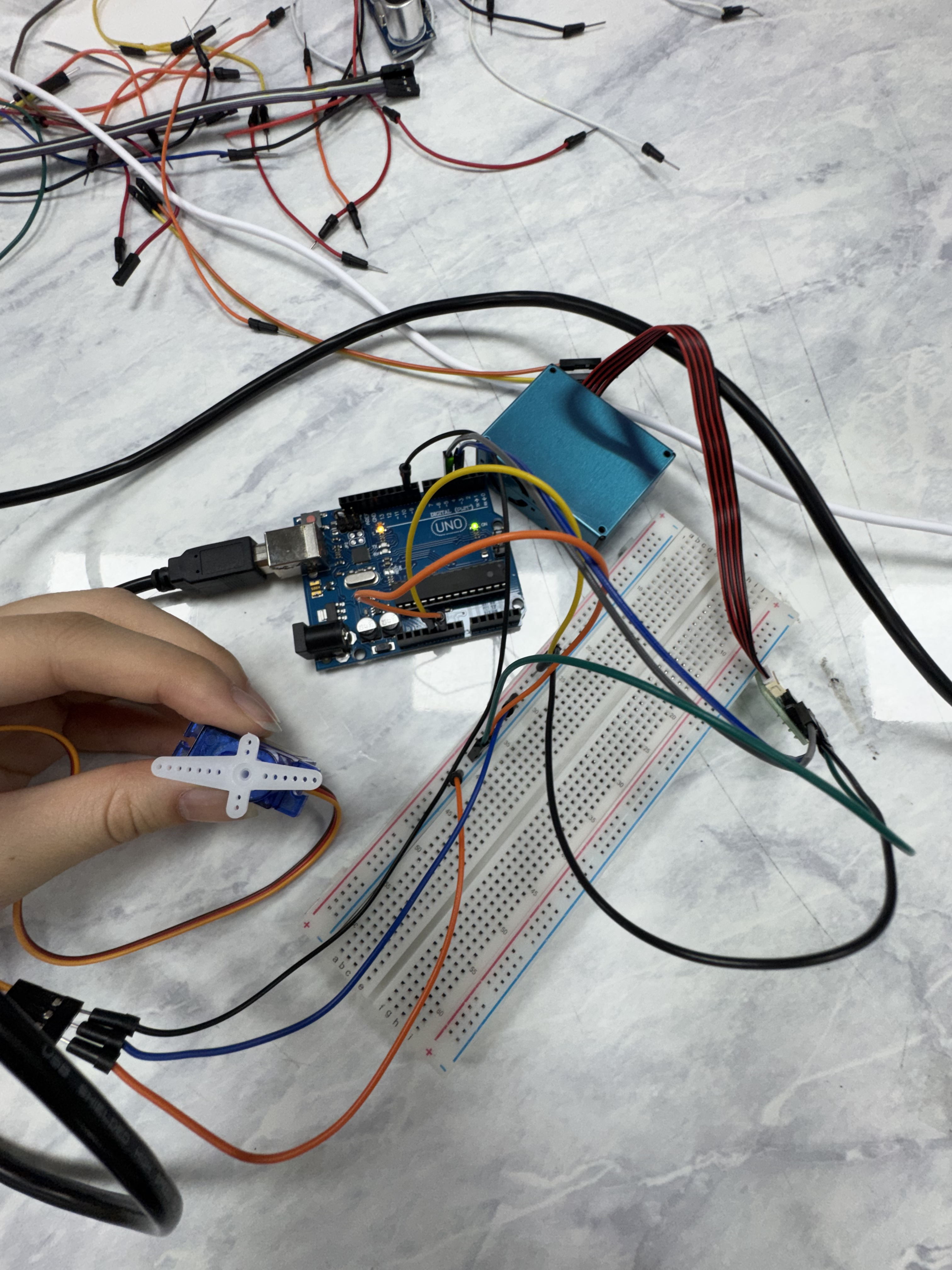

최종 결과물은 브레드보드 위에 아두이노, 미세먼지 센서, 서브모터가 배치된 형태로 구성된 소형 환경 반응 장치이다. 전체 구조는 외부 5V 전원에 의해 구동되며, 센서와 모터가 동시에 동작할 수 있도록 전원과 신호 라인이 분리되어 있다.
외형적으로는 브레드보드 위에 센서와 모터가 각각 연결되어 있으며, 아두이노가 중앙 제어 장치 역할을 수행하는 구조이다. 미세먼지 센서는 공기 중 입자를 감지할 수 있도록 외부에 노출되어 배치하였고, 서브모터는 입력 값에 따라 실제로 회전 동작을 수행할 수 있도록 위치를 고정하였다.
기능적으로는 미세먼지 센서가 실시간으로 공기 중 미세먼지 농도를 측정하고, 그 값이 일정 기준 이상으로 상승할 경우 서브모터가 자동으로 작동하는 방식이다. 이를 통해 단순한 데이터 측정 장치를 넘어 환경 변화에 따라 물리적인 출력이 발생하는 구조를 구현하였다. 해당 시스템은 공기 질이 양호할 때는 정지 상태를 유지하지만, 미세먼지 농도가 증가할 경우 즉각적으로 반응하도록 설계되어 있다.
3. 활동 후기: (깨달은 점 등... 일반화 하기)
이번 탐구 활동을 통해 단순히 부품을 연결하여 동작시키는 것과 실제로 안정적인 시스템을 설계하는 것 사이에는 큰 차이가 존재한다는 점을 깊이 이해하게 되었다. 특히 서브모터와 같이 순간적으로 큰 전류를 요구하는 부품이 포함될 경우, 전원 설계가 전체 시스템의 안정성을 결정하는 핵심 요소라는 점을 경험적으로 확인할 수 있었다.
초기 제작 과정에서는 하나의 5V 전원 라인을 공유하여 모든 부품을 연결하였으나, 서브모터가 작동할 때 전압이 순간적으로 떨어지면서 센서 값이 급격하게 흔들리는 문제가 발생하였다. 이 문제를 해결하기 위해 전원 공급 구조를 분리하고, GND를 공통으로 유지하는 방식으로 회로를 재구성하였다. 또한 전압 변동을 완화하기 위해 캐패시터를 추가하는 방법도 적용하였다.
이 과정을 통해 전자 회로 설계에서는 단순히 “연결 가능 여부”보다 “전압 안정성과 노이즈 관리”가 훨씬 더 중요한 요소임을 알게 되었다. 이러한 개념은 본 프로젝트뿐만 아니라 이후 다양한 센서 기반 시스템 설계에서도 적용될 수 있는 일반적인 원리라는 점에서 의미가 있다. 즉, 하나의 장치가 정상적으로 작동하는 것과 시스템 전체가 안정적으로 동작하는 것은 다른 문제이며, 이를 고려한 설계 사고가 필요하다는 점을 깨닫게 되었다.
4. 핵심 과학/기술 원리
본 탐구 활동에는 여러 가지 전자 및 물리적 원리가 적용되었다. 첫째, 미세먼지 센서는 광산란 원리를 기반으로 작동한다. 센서 내부에서 발사된 빛이 공기 중의 미세 입자에 의해 산란되며, 이 산란된 빛의 정도를 측정하여 입자의 농도를 추정하는 방식이다. 따라서 미세먼지 농도가 높아질수록 센서 출력 값이 증가하는 특성을 가진다.
둘째, 서브모터는 PWM(Pulse Width Modulation) 신호를 기반으로 각도가 제어된다. 일정한 주기의 펄스 신호에서 HIGH 상태의 시간 비율을 조절함으로써 모터의 회전 각도가 결정되며, 아두이노는 이러한 신호를 생성하여 정밀한 위치 제어를 가능하게 한다.
셋째, 전원 안정성과 전류 분배의 원리가 중요하게 작용한다. 서브모터는 순간적으로 큰 전류를 요구하는 반면, 센서는 비교적 안정적인 전압을 필요로 한다. 따라서 동일한 전원 라인을 공유할 경우 전압 강하와 노이즈가 발생할 수 있으며, 이를 방지하기 위해 전원 분리 및 공통 접지 구조가 필수적으로 요구된다.
마지막으로 모든 전자 시스템은 공통 기준 전압(GND)을 공유해야만 정확한 신호 해석이 가능하다. 이는 서로 다른 장치 간의 신호 기준을 통일하는 중요한 원리로, 안정적인 시스템 설계의 기본 조건이 된다.
5. 활용 사례 (2~3가지)
본 탐구에서 구현한 시스템은 다양한 실생활 분야에 응용될 수 있다. 첫째, 실내 공기 질 모니터링 시스템으로 활용될 수 있으며, 학교 교실이나 가정, 사무실 등에서 미세먼지 농도를 실시간으로 측정하고 환기 필요 여부를 판단하는 데 사용될 수 있다.
둘째, 스마트 공기청정기 시스템과 연동하여 미세먼지 농도에 따라 팬 속도를 자동으로 조절하는 형태로 확장할 수 있다. 이를 통해 에너지 효율을 높이고 사용자 개입을 최소화하는 자동화 시스템 구축이 가능하다.
셋째, 교육용 실험 장치로 활용될 수 있다. 학생들이 직접 센서 값을 확인하고 모터의 반응을 관찰함으로써 환경 과학과 전자공학의 융합적 원리를 체험적으로 학습할 수 있다. 이러한 형태의 프로젝트는 단순한 이론 학습을 넘어 실제 시스템 동작 원리를 이해하는 데 효과적인 도구가 된다.
