아파트가 없던 우리 아버지, 할아버지 시대에 가장이었다면 모두가 목수였다고 봐도 틀리지 않을 것이다. 한옥집에 살았든 슬레이트집에 살았던 간에 그들은 몇가지 공구로 비바람이 새고 마룻바닥이 비틀리는 집을 고치고 고치며 살아왔다. 그래서인지 어르신들은 목조주택이 올라가는 현장을 보며
"어? 투바이포(2X4)로 집을 짓는겨?"
하시며 영 미덥잖은 표정을 지으신다. 그도 그럴것이 몇번 뚝딱거리면 의자며 책장이며 만들어 냈던 기억이 있어 나무와 못으로 집을 짓는 다는 건 왠지 튼튼하지 못할것이라고 생각되기 때문이다. 하지만 그 부분은 걱정할 것 없다. 목조주택의 뼈대로 쓰이는 나무들은 그 용도를 위해서만 사용할 수 있도록 가공된 특수한 목재들이기 때문이다..

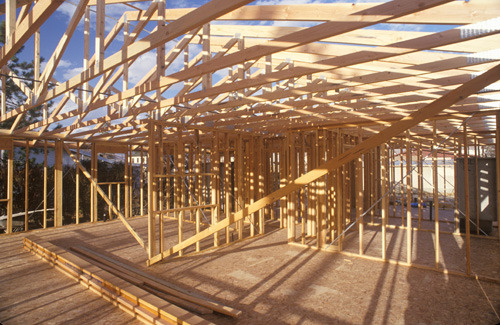

[목조주택 골조가 시공된 모습]
■ 2인치X4인치로 짓는집
목조주택에 사용되는 구조목들은 대부분 북미에서 수입된다. 덕분에 우리에겐 골치아픈 (생각하기에 따라서는 상관없는) 작업이 수반되는 데 그게 바로 인치와 밀리미터의 환산작업이다. 목재를 비롯한 다양한 목조주택 건자재들은 오랜세월을 거쳐 북미지역에서 규격화 되었는데, 전세계 공용치수가 미터법으로 바뀌었음에도 여전히 자재들은 인치 피트규격으로 생산되고 있다.
단위개념을 바꾸는 건 한세대 이상이 걸리는 일인것 같다. 우리나라만 봐도 공용치수를 받아들이고 예전부터 써오던 평(坪)이 사용금지 되었지만 여전히 33평형, 혹은 33PY등으로 표기되고 있는걸 보면 미국사람들도 인치 쓰다가 센치쓰는게 어렵겠구나 이해가 된다. 우리는 마이클조던이 198cm라고 알고 있지만 미국아해들은 6피트6인치로 알고 있는것도 마찬가지 이야기다.

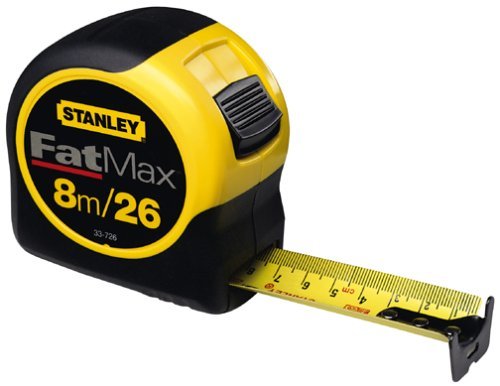

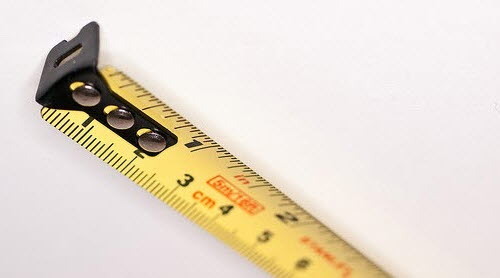

[목조주택 시공 시 필수품 :인치/밀리 겸용줄자, 불법이라 철물점에선 구입할 수 없다]
▶ 인치/피트의 기본
1인치는 어른 엄지손가락의 굵기 정도로 생각하면 쉽다. 25.4mm
1피트(=12인치)는 농구선수 발크기라고 생각하면 쉽다. 304.8mm
그리고 인치/피트는 3.5인치, 4.8피트라고 표기하거나 읽지 않고,
3 1/2" (3과2분의1인치)
6'-6 5/8" (6피트 6과8분의5인치) 라고 읽는다.
▶ 실제 치수는 다르다고?...
2X4 구조목의 실제치수는 2인치, 4인치가 아니다.
실제로는 1 1/2" X 3 1/2" 이다. 1/2인치씩 줄어든 치수인 것이다. 왜 그런것일까?
각재를 만드는 과정에 그 이유가 있다. 제재한 목재를 실재 2X4인치 치수와 비슷하게 1차 가공한 후 4면 대패작업(4 sided planing)을 하게된다. 그리고 바로잘린 나무는 함수율(물을 머금고 있는비율)이 30%이상인데, 이 나무를 구조재로 쓰려면 함수율을 19%이하로 낮추는 건조작업을 거쳐야 한다. 즉 4면 대패작업과 건조작업을 통해 2X4의 경우1/2인치씩 줄어든 치수로 제품이 생산되는 것이다.

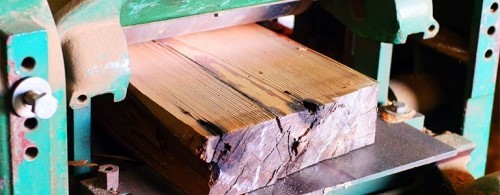

[4면 대패작업]
다양한 구조재 규격들이 있지만 다른건 몰라도 일명 '투바이재'로 불리는 2X4, 2X6, 2X8, 2x10 의 크기는 머리속에 넣어두는 것이 좋다. 이 크기를 기본으로 설계와 시공이 이루어지기 때문이다. 그래도 다행인건 무조건 외우는건 아니라는 점이다. 공칭치수와 실제치수의 차이에도 나름대로의 원칙이 있다.
▶ 공칭치수와 실제치수
2~6인치까지는 실제치수가 공칭치수보다 1/2인치 작다.
8인치 이상에서는 실제치수가 공칭치수보다 3/4인치 작다.
2X6의 경우 가로, 세로에서 각각 1/2인치씩 줄어들어 실제로는 1 1/2" X 5 1/2" 가 되고,
2X8의 경우 세로(2인치)에서는 1/2인치, 가로(8인치)에서는 3/4인치가 줄어들어 실제로는 1 1/2" X 7 1/4" 가 된다.

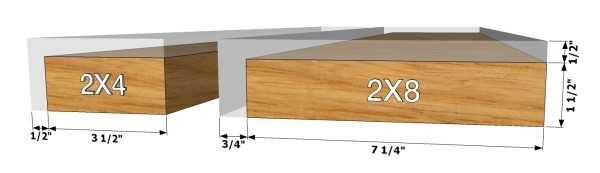

[공칭치수와 실제치수]
▶ 실제치수(mm)
2X4: 38mm X 89mm
2X6: 38mm X 140mm (+51mm)
2X8: 38mm X 184mm (+44mm)
2X10: 38mm X 235mm (+51mm)

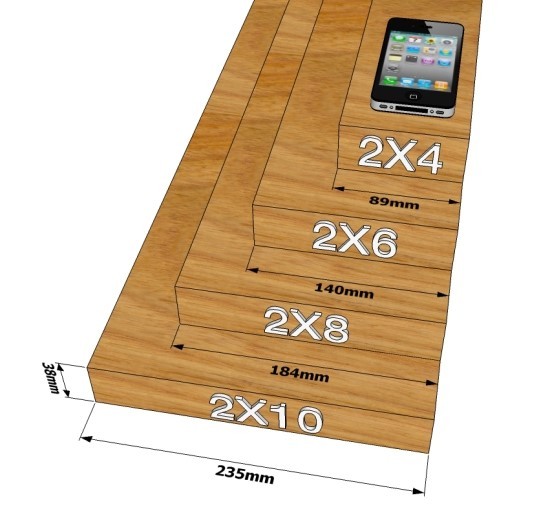

[투바이재의 밀리미터 치수]
그럼 설계는 어떻게 하는것이 좋을까?
골조용 목재의 규격이 인치니까 설계도 인치로 해야하나? 결론부터 말하자면 굳이 그럴 필요는 없다. 미국 homeplan들을 보면 여전히 인치로 치수를 매겨놓은걸 볼 수 있는데, 이 치수들은 벽면 시공시 각 샛기둥(벽체를 이루는 기둥)의 간격과 단열재, 합판의 사이즈까지 고려해서 자재의 로스를 최대한 줄이도록 고려해서 나온 숫자들이다.

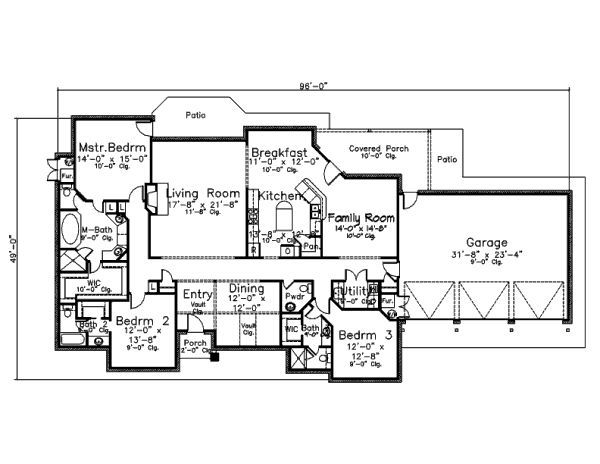

[일반적인 미국목조주택 home plan]
그런데 이 숫자들을 mm로 변환하게 되면 예를들어 96' 라면 29,261mm가 되어버린다. 설계하는 사람들은 누구나 적당한 편집증이 있기 마련인데 29,261mm!!! 이건 절대 용납되는 수치가 아니다. 게다가 그렇게 설계된 집이 시공에 들어간다면 각 공정의 시공자들이 매일매일 아주 질펀하게 설계한 사람 누구냐고 욕을 해 줄 것이다. 뭐 귀간지러운것 빼면 상관없다~란 설계자라면 굳이 말리진 않겠다.
목재의 큰 매력중 하나는 쉽게 자를 수 있다는 것이다. 구조재도 마찬가지다. 얼마든지 잘라서 mm치수만 알아도 시공 할 수 있다. 다만 경량목조주택의 특성상 건물의 구조계산을 따로 하지 않아도 IBC(International Building Code)를 따르기만 하면 안전한 집이 완성되기 때문에 이 규칙을 따르기 위해선 인치로 표기되어있는 여러 기준들을 따라주는 것이 좋다.
[IBC_International Building Code]
간단히 말해서 IBC가 제시하는 인치간격들을 존중하면서 mm로 변환했을 때도 지저분한 숫자가 나오지 않게 설계해 주는 것이 우리나라 현실에서 시공까지 고려한 설계라고 할 수 있다.
|
|
■ 현장에서 통용되는 인치개념
줄자눈금 읽는방식 현장에서 소통하는 방식
- 1/16 one(a) sixteenth 원 에이트 마이너
-- 1/8 one(a) eighth 원 에이트
- 3/16 three sixteenths 쿼터 마이너 또는 원에이트 플러스
-- 2/8 (1/4) a quarter, one fourth (원)쿼터
- 5/16 five sixteenths (원)쿼터 플러스
-- 3/8 three eighths 쓰리에이트
- 7/16 seven sixteenths 하프 마이너 또는 쓰리 에이트 플러스
--- 4/8 (1/2) a half 하프
- 9/16 nine sixteenths 하프 플러스
-- 5/8 five eighths 파이브 에이트
-11/16 eleven sixteenths 쓰리쿼터 마이너 또는 파이브 에이트 플러스
-- 6/8 (3/4) three quarters(fourths) 쓰리쿼터
- 13/16 thirteen sixteenths 쓰리쿼터 플러스
-- 7/8 seven eighths 세븐 에이트
- 15/16 fifteen sixteenths 세븐에이트 플러스 또는 인치 마이너
1/16
2/16 =
1/83/16
4/16 = 2/8 =
1/45/16
6/16 =
3/87/16
8/16 = 4/8 = 2/4 =
1/29/16
10/16 =
5/811/16
12/16 = 6/8 =
3/413/16
14/16 =
7/815/16
16/16 = 1

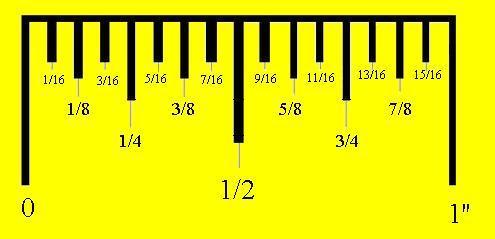

인치자를 읽는 방법입니다.
cm와는 달리 16등분(실제는 32등분)을 사용하는 인치는 쉽게 다가오지 않지만, 실제로 많은 자재가 인치로 표기되고 특히 목조주택을 짓는다면 인치는 필수입니다.
표시되어있는 좌우측의 눈금에 걸린다면 + , - 를 붙여서 읽으면 됩니다.
(예 4/1 +, 4/1 -) 1인치는 2.54cm 입니다.
