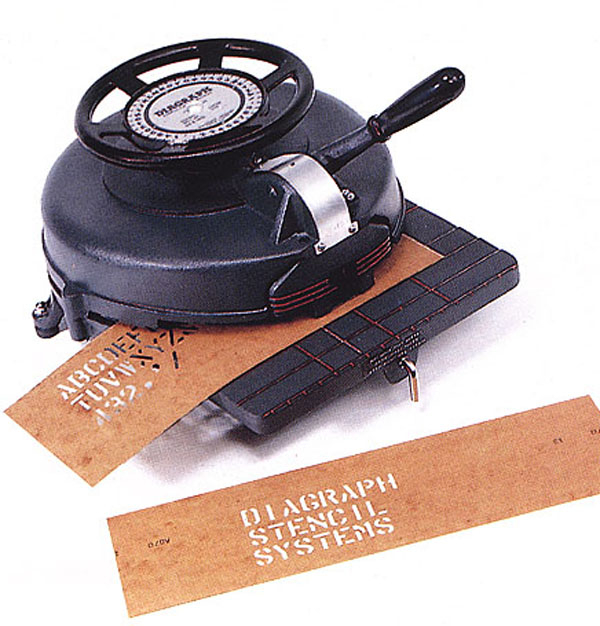

스텐실컷팅기-카톤박스, 나무상자, 드럼통, 지대, 마대, 철판등에 마킹

[토탈마킹기]

카톤박스, 나무상자, 드럼통, 지대, 마대, 철판등에 마킹할 때 원하는 글자를 오일보드에 천공하는 스텐실펀칭기입니다.

천공된 오일보드에 잉크롤러나 브러쉬로 문지르면 천공된구멍으로 잉크가 통과하여 마킹이 되는대형 문자용 마킹기입니다.







컷팅기 제원

43.2(W) X 25.4(H) X 55.9(D) [1"이하 모델의 제원임]

활자높이

활자의 높이(세로길이)에따라 장비의 종류가 다르므로 사용할 활자의 크기를 결정한 후 장비를 선택하여 사용하여야 하며 컷팅기는 컷팅활자와 다이의 조합으로 되어있어 활자의 크기변경은 불가능하며 칼날마모로 인한 낱개셋트교체는 가능함.

모델

SCM 1/4"

SCM 1/2"

SCM 3/4"

SCM 1"

SCM 1&3/4"

SCM 2"

활자내용

알파벳대문자 (26자) : A ~ Z, 숫자 (8자) : 2 ~ 9,  기호 (6자) : /  '  ,  & - .

컷팅기 및
오일보드 선택기준

모델(글자높이)	커팅 가능한 줄수
	1줄	2줄	3줄	4줄	5줄	6줄
SCM1/4"(6.35mm)	4"	4"	4"	4"	4"	5"
SCM1/2"(12.7mm)	4"	4"	4"	5"	6"	6&1/2"
SCM3/4"(19.05mm)	4"	4"	5"	6&1/2"	.	.
SCM 1"(25.4mm)	4"	5"	6"	6&1/2"	.	.
SCM1&3/4"(44.45mm)	4"	6&1/2"	11"	11"	.	.
SCM2"(50.8mm)	4"	7"	11"	11"	.	.

마킹가능표면

나무박스, 드럼통, 지대 및 마대, 카톤박스, 금속 등...

본체 구성 재질

스틸 주철, 스테인레스 및 플라스틱

오일보드사용

스텐실 오일보드(기름종이)를 스텐실컷팅기에 삽입함

활자선택

원하는글자(알파벳,숫자,기호)에 기계의 활자선택손잡이를 돌려 맞춤

천공방법

손으로 레버를 누르면 오일보드에 글자가 천공(구멍이 뚫림)되며 오일보드가 다음칸으로 이동되어 다음글자를 천공할 수 있음

인쇄방법

상기와 같이 천공된 오일보드를 마킹을 하고자하는 물체에 올려놓고 잉크를 묻힌 롤러 및 브러쉬로 밀면 선명하게 마킹됨

윤활작용

스텐실컷팅기 내부의 활자펀치와 다이에 윤활작용을 하여 기계의 수명연장

흡수방지

롤러로 밀 때에 오일보드에 잉크흡수를 방지하여 오래사용할 수 있음

종류

4"x20"

5"x20"

6"x20"

6&1/2"x20"

6&1/2"x24"

7"x20"

11"x36"

잉크의 선택

마킹할 물체의 표면에 따라 그 특성에 맟는 잉크와 색상을 선택

구분	유성잉크       용량 : [125ml │ 946ml │ 3,784ml]
품명	GS-1	GS-2	GS-3	GS-7	S-6	S-22	S-25	희석제
	BLACK	RED	WHITE	GREEN	BLUE	YELLOW	ORANGE	RIO

잉크용량

원샷카트리지 [EA] 125ml │ 쿼터 [Q/T] 946ml │ 갤론 [G/L] 3,784ml
