1. 랜선배열구조
- 랜선을 접촉하도록 설정 할때 다음 그림과 같은 구조로 되어 있어야
이상없 통신이 된다.
2. 랜테스터기를 통한 테스트
- 아래에서 설명하는 점등순서대로 점등되어서 정상제작된것이다.
LAN선은 아시는 데로, 8가닥으로 (4Pair) 로 되어있지요,
그 중에 100Mbps 이하의 속도에서는 4가닥이 쓰여요.
1번 부터 8번 까지 총 8가닥.. 중에 1,2,3,6번 이렇게 4가닥 중에 송신 2가닥, 수신 2가닥 이렇게 사용 되지요.
허브쪽 1선을 2개로,컴퓨터쪽 1선을 2개로
- 잭1 : 자리가 1,2,3,6
- 잭2 : 자리가 1,2,3,6
4선 랜선 만들기
네트워크통신 | 2008/08/17 22:58
(단자함 공유기 설치하는 방법애 대한 설명하려다 먼저 랜선 만드는 방법에 대해 따로 설명해야 할 필요성을 느꼈다. 단자함 설치가 목적이 아니더라도 일반적인 랜선 작업을 설명하는 글이므로 필요한 사람은 참고하길 바람.)
랜선을 만들기 위해 필요한 준비물은 기본적으로 랜선, 랜 탈피기, 랜툴, RJ45잭 그리고 랜선을 자를 수 있는 가위(혹은 니퍼)가 필요하다. 여기에 방수캡이나 보호캡을 끼울 사람은 추가로 준비해야 한다.
랜선 작업의 성패를 좌우하는 건 역시나 RJ-45잭이라고 할 수 있다. 불량한 RJ-45잭을 사용하게 되면 그만큼 실패할 확률도 크다. 사진에 보이는 것은 값싼 중국제인데 주로 연습용으로만 사용하고 있다. RJ-45는 조금 비싸더라도 명가제품인 AMP를 사용하는 게 낫다.
<랜선 만들기>

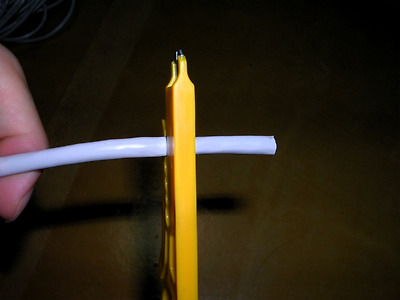

1. 어림잡아 1.5cm 떨어진 부분에 랜탈피기를 물려놓고 손가락을 끼워 대여섯 번 회전시켜 돌려주면서 피복을 벗겨낸다.

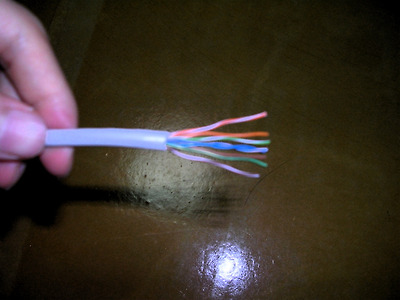

2. 피복을 벗겨내면 케이블이 꽈배기처럼 꼬여 있다.
3. 꼬여있는 케이블을 하나하나 일직선으로 핀다. 8가닥의 케이블선이 펼쳐진다.
4. 8가닥 중에서 주황색과 녹색 계열의 4가닥을 제외한 나머지 케이블은 가위로 깔끔하게 잘라낸다. (참고로 꼭 주황색과 녹색 계열의 선을 잘라낼 필요는 없다. 인터넷 선은 4가닥만 사용되고 일반적으로 주황색과 녹색의 선이 이용되므로 나머지 선을 잘라낸 것이다. 심지어 8가닥의 선 모두를 사용해도 상관없다. 하지만 차후에 전화선의 간섭을 염려해서 4가닥의 선만 사용하는 것을 권장하는 것이다. 초보자라면 4가닥의 선만 사용하자.)
5. 4가닥의 선을 가지런이 모아 1cm정도만 남기고 가위로 자른다.
6. RJ-45잭을 눕힌 상태에서 1,2,3,6번째 구멍에 흰주황, 주황, 흰녹색, 녹색 순서로 케이블을 끼워넣는다. 케이블이 RJ-45잭 끝에 단단히 물리도록 꽉 눌러넣는다.
7. RJ-45잭을 랜툴에 물린다.
8. 랜툴을 2~3회 찝어준다.

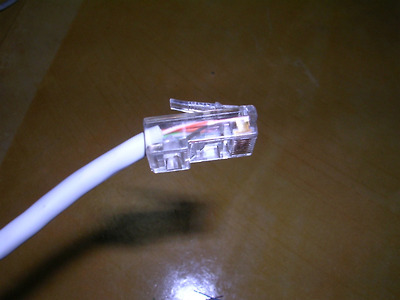

10. 완성된 랜선. 반대쪽도 같은 방식으로 만든 다음 인터넷을 연결해서 제대로 작동하는지 알아본다.
랜선을 만들기 위해 필요한 준비물은 기본적으로 랜선, 랜 탈피기, 랜툴, RJ45잭 그리고 랜선을 자를 수 있는 가위(혹은 니퍼)가 필요하다. 여기에 방수캡이나 보호캡을 끼울 사람은 추가로 준비해야 한다.

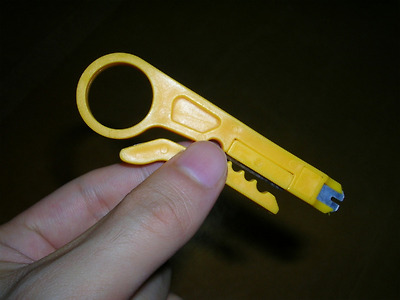

랜 탈피기

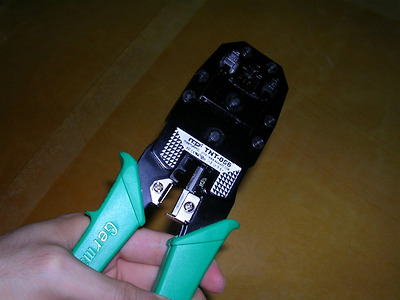

랜툴

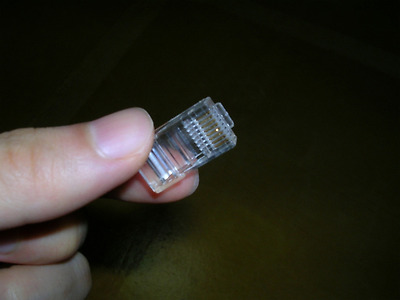

RJ-45
<랜선 만들기>
1. 어림잡아 1.5cm 떨어진 부분에 랜탈피기를 물려놓고 손가락을 끼워 대여섯 번 회전시켜 돌려주면서 피복을 벗겨낸다.
2. 피복을 벗겨내면 케이블이 꽈배기처럼 꼬여 있다.
3. 꼬여있는 케이블을 하나하나 일직선으로 핀다. 8가닥의 케이블선이 펼쳐진다.

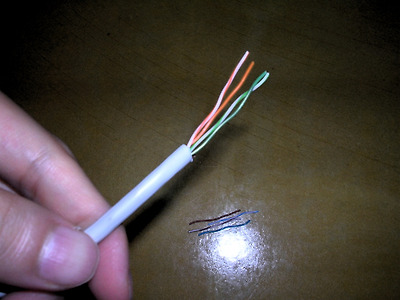

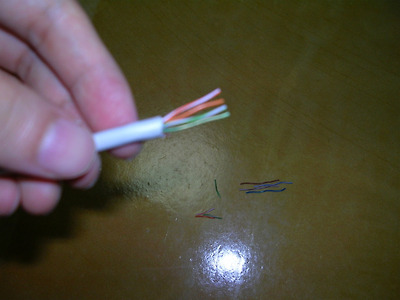

4. 8가닥 중에서 주황색과 녹색 계열의 4가닥을 제외한 나머지 케이블은 가위로 깔끔하게 잘라낸다. (참고로 꼭 주황색과 녹색 계열의 선을 잘라낼 필요는 없다. 인터넷 선은 4가닥만 사용되고 일반적으로 주황색과 녹색의 선이 이용되므로 나머지 선을 잘라낸 것이다. 심지어 8가닥의 선 모두를 사용해도 상관없다. 하지만 차후에 전화선의 간섭을 염려해서 4가닥의 선만 사용하는 것을 권장하는 것이다. 초보자라면 4가닥의 선만 사용하자.)

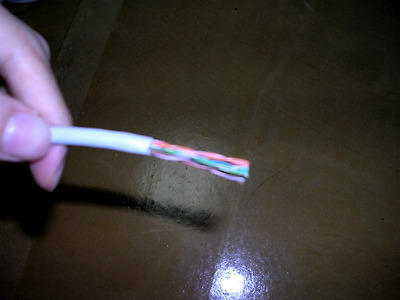

5. 4가닥의 선을 가지런이 모아 1cm정도만 남기고 가위로 자른다.

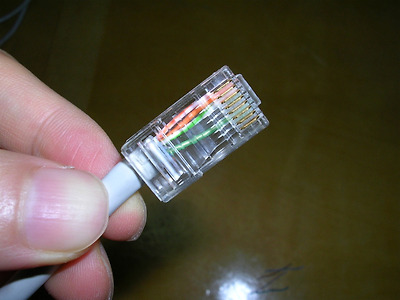

6. RJ-45잭을 눕힌 상태에서 1,2,3,6번째 구멍에 흰주황, 주황, 흰녹색, 녹색 순서로 케이블을 끼워넣는다. 케이블이 RJ-45잭 끝에 단단히 물리도록 꽉 눌러넣는다.

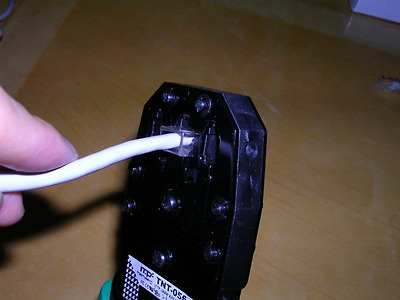

7. RJ-45잭을 랜툴에 물린다.

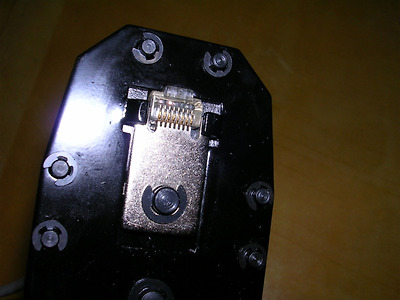

8. 랜툴을 2~3회 찝어준다.
10. 완성된 랜선. 반대쪽도 같은 방식으로 만든 다음 인터넷을 연결해서 제대로 작동하는지 알아본다.
