노트북이 고장났다.. 하지만 패널은 살아있었는데... 패널을 버릴까 하다가.. 만두를 먹으라는 엄마의 말에 만둘...?? 그렇게 해서 모니터 만들게 되었다 =ㅅ=..; 패널만 있으면 뭐하나.. 인터넷에서 AD보드를 구입했다. 20000원이였던가..

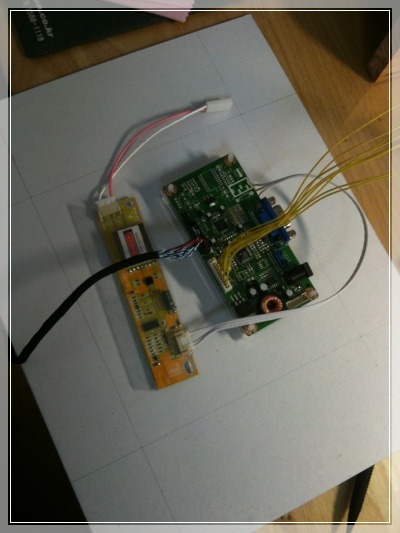

▲배달된 AD보드! 우와~
어뎁터는 신청하지 않았는데..
집에 무지 무지 많았기에...
이런.. 맞는게 하나도 없었다;

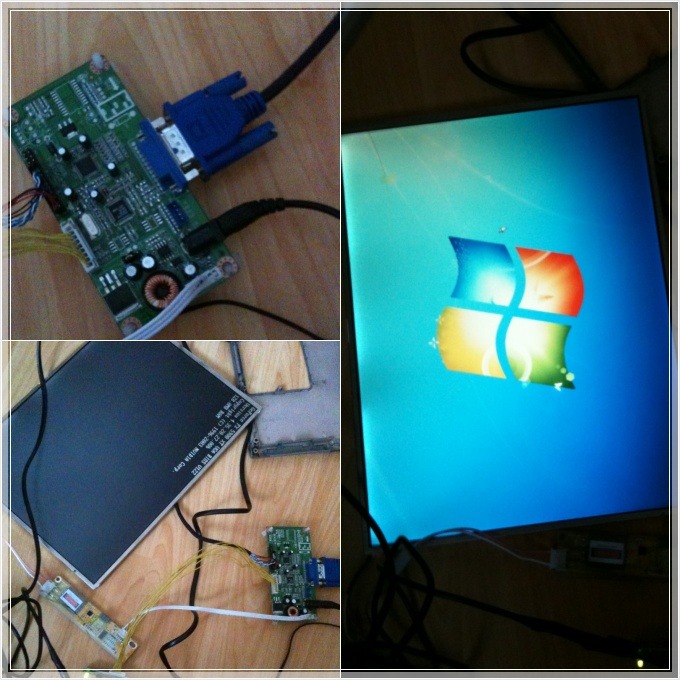

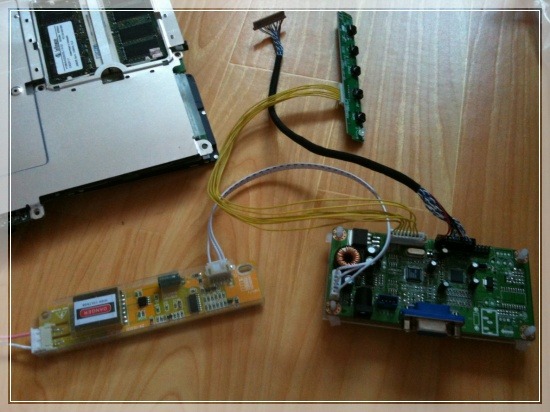

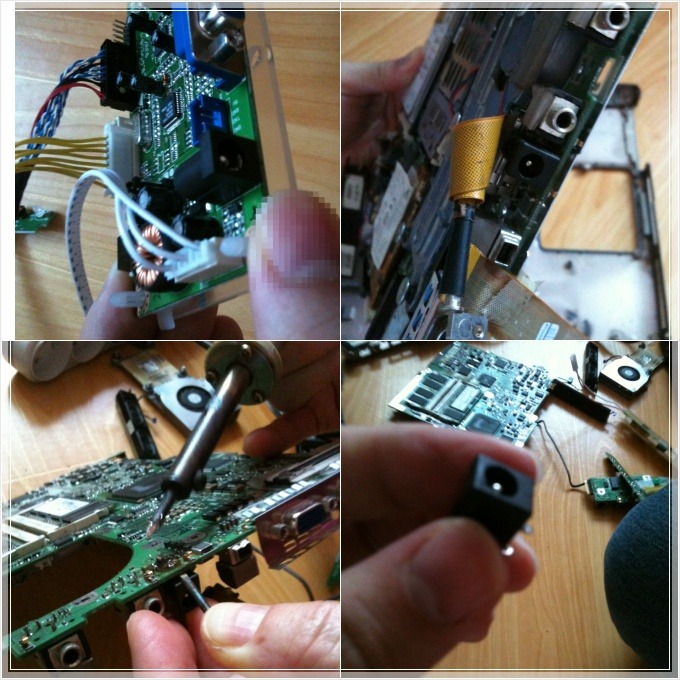

▲ 왼쪽위에꺼가 원래 AD보드에 있던거 오른쪽위에꺼는 노트북에 있던거 왼쪽아래는 인두로 납 지져서 빼는것 ▲ 이식후 화면이 잘 나오는지 가연결했다 두근두근거리는 마음으로.. 패널상태는 양호했다 좀 오줌액정이긴 했지만.. 뭐 이정도도 어디냐.. 이

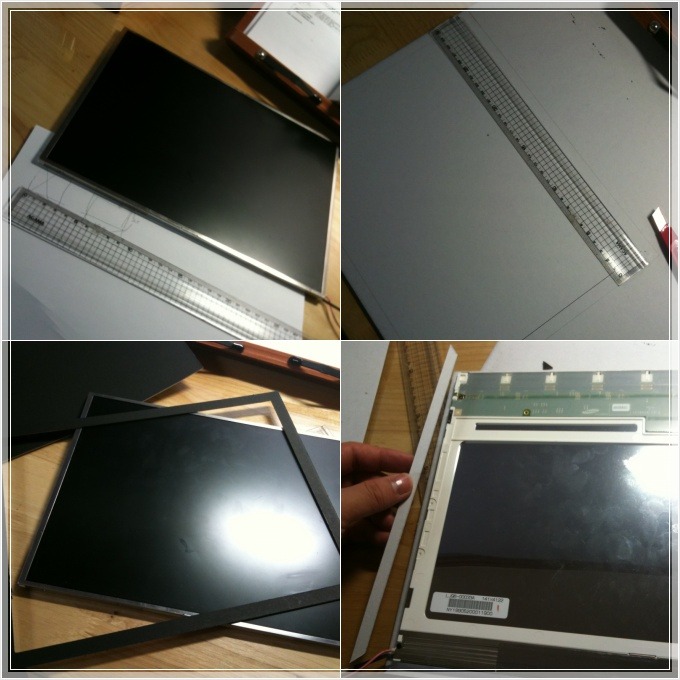

제 슬슬 케이스를 만들어봐야지.. 문구점에 가서 검은색 하드보드지 5장과 목공용풀 그리고 검은색 종이테이프를 사왔다 비싸드만 -_;; ▲ 설계도 따윈 저게 다다.. 그냥 머리에 생각나는대로 슥슥슥
잘라가고 있는데 이거 하드보드지가 장난이 아니다; 칼질하다가 손가락에 쥐날려고 한게 처음인듯.. 두껍기도 두껍고
하나 자르는데 칼질을 여러번해야하니 조금하다가 지친다.. 우선 저 겉에 패널에 맞게 테두리를 잘랐다 일단 저것부터 맞춰야 다른모든게 맞지 않겠나 싶어서.. 그리고 틀을 채워 나아갔다

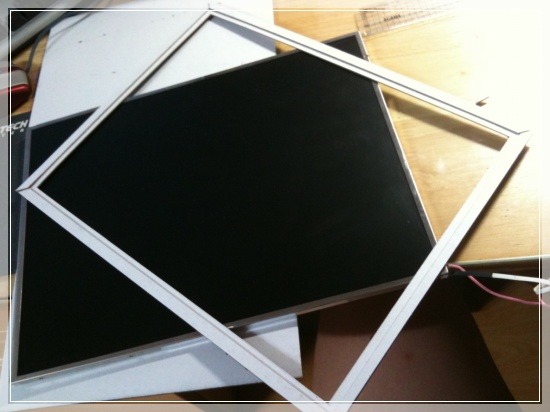

▲ 패널을 안쪽에서 고정시키기 위해 틀을 짰다
그래야 딱 맞게 고정이 되니까
그냥 직각으로 세우면 생각보다 무거운
패널을 종이가 이기지 못할까 싶어서
중첩해서 만들기로 했다(이거슨 노가다)
이렇게 여러가닥의 틀을 자르고.. 자르고... 저거 하는데만
1시간 넘게 걸렸다.. 손에 쥐가 나는데.. 와.. 계속 저리더라

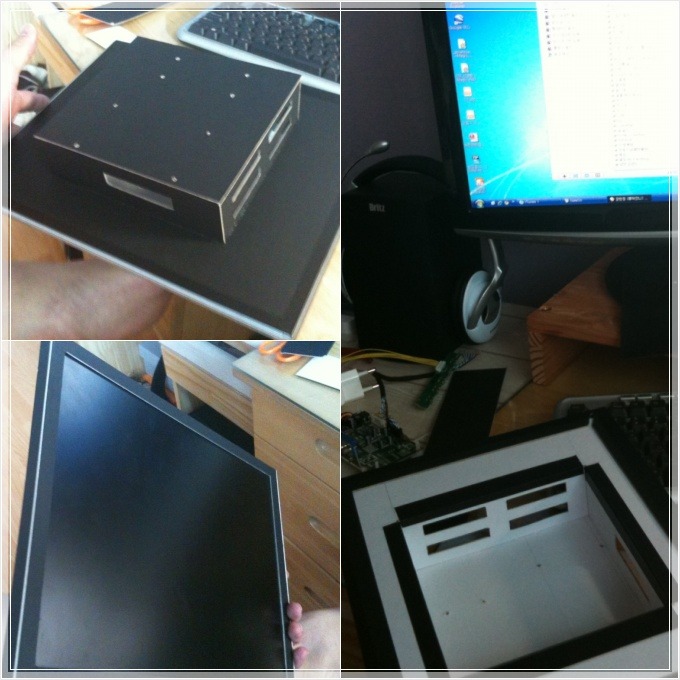

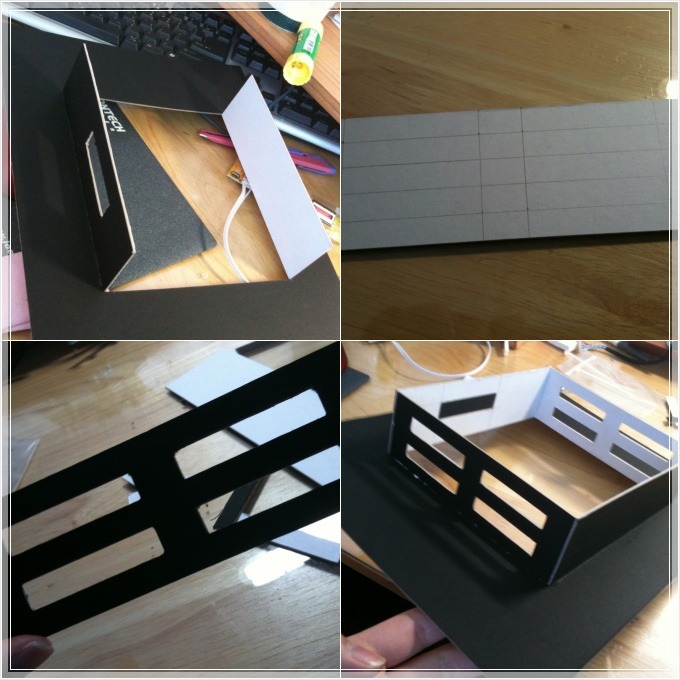

▲ AD보드랑 인버터 위치를 잡아주고... 뒷판을 짤랐다.. 자르는 과정은 사진으로 안찍어놨네 ▲ 피자헛 모자처럼 만들었다.. 밑에 모니터 연결선이랑 전원선
연결하는 부분 구멍뚫어놓고 田자로 구멍뚫은 이유는 발열을 고려한 과학적인 설계덕분일까... ... 그냥 AD보드 더울까봐 구멍뚫어줬다. ▲ 뒷판 구멍도 뚫었다.
AD보드랑 인버터를 케이블타이로 묶어주기 위해서
반신반의 하면서 구멍을 뚫긴했는데 지금 잘 고정되어있다
액정 옆 베젤은 꽤나 슬림하게 나온듯...

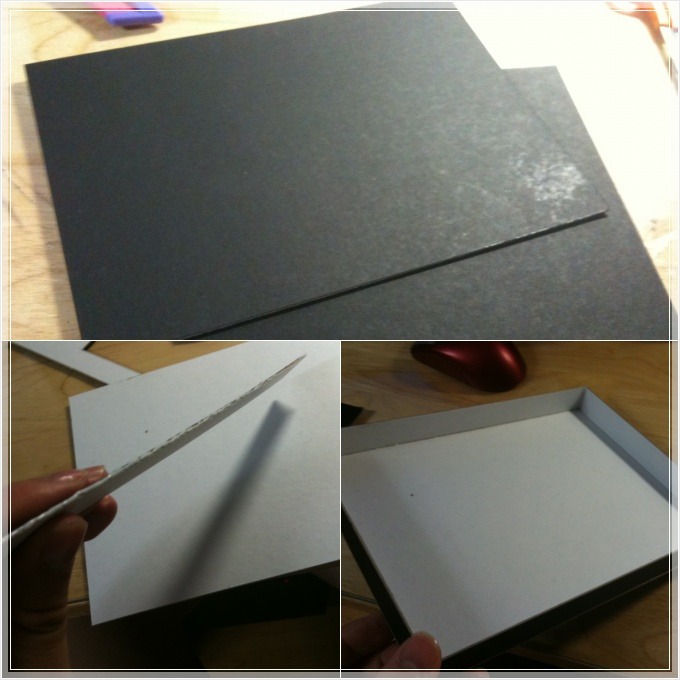

▲ 이제 밑바닥 만들차레
쓰다보니까 뭔가 쉬엄쉬엄 만드는거 같은데
사실 하루에 짬짬이 남는시간에 만든거라
여기까지도 3일인가 걸렸었다;
아랫판에는 설정버튼이 들어가기때문에 공을 좀 들였다
직사각형의 밑판을 만들고 상자처럼
붙였다

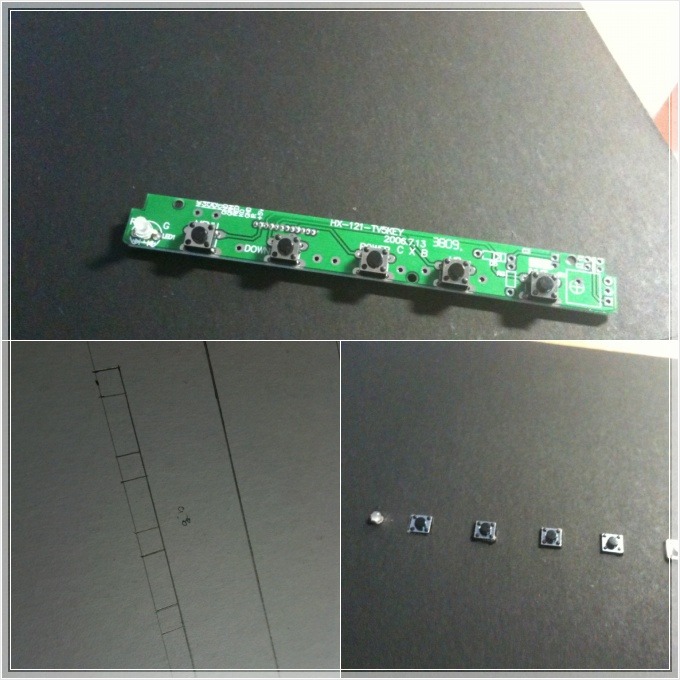

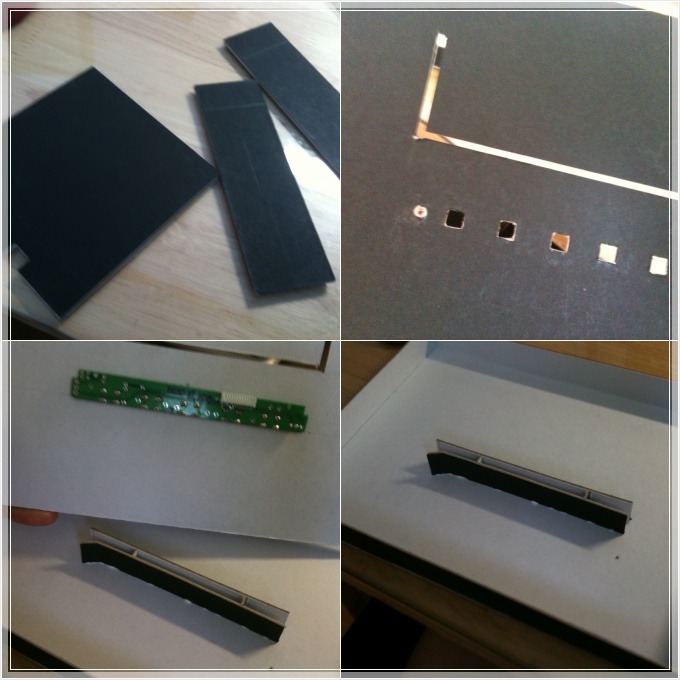

▲ 설정버튼이다..;
두꺼운 하드보드지를 열심히 자르고 잘라서
알맞게 홀에 끼워 넣었다..
고통이였다..
▲ 이제 만드는건 세울수 있는 하드보드지
조각들 두겹으로 만들었다. 아무래도 종이다 보니 위에 패널이랑 보드들의 무게를 견뎌야 하기에
그리고 뭍에 이상한 받침대는 설정버튼을 지지할수 있게 만든 지지대다 그래야 눌러도 쑥하고
안빠질 테니 지금 눌러봤는데 참 튼튼하다 ㅎ

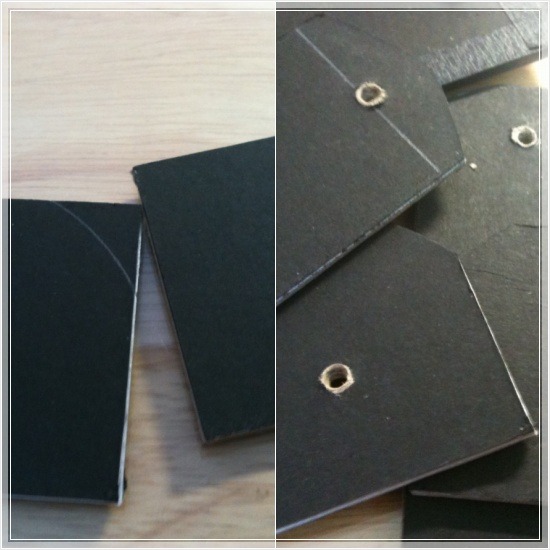

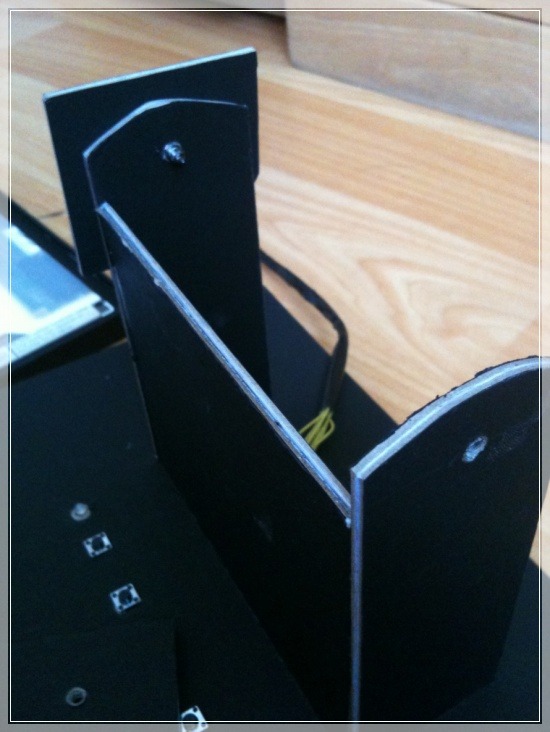

▲ 이 조각들은 스텐드부분과 머리부분을 위아래도 끄덕일수 있게 하는
부품들?.. 뭐 그런거다..
이것들을 만들어서...
▲ 이렇게 만들었다 나사로 꽉조여 놨기 때문에 헐렁헐렁하지 않다.

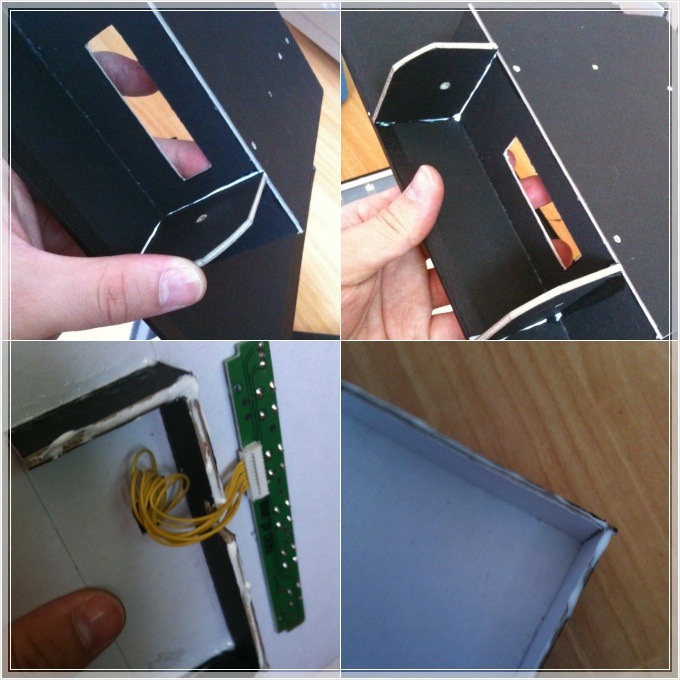

▲ 본격적 나머지 부품들을 목공용풀로 마무리..

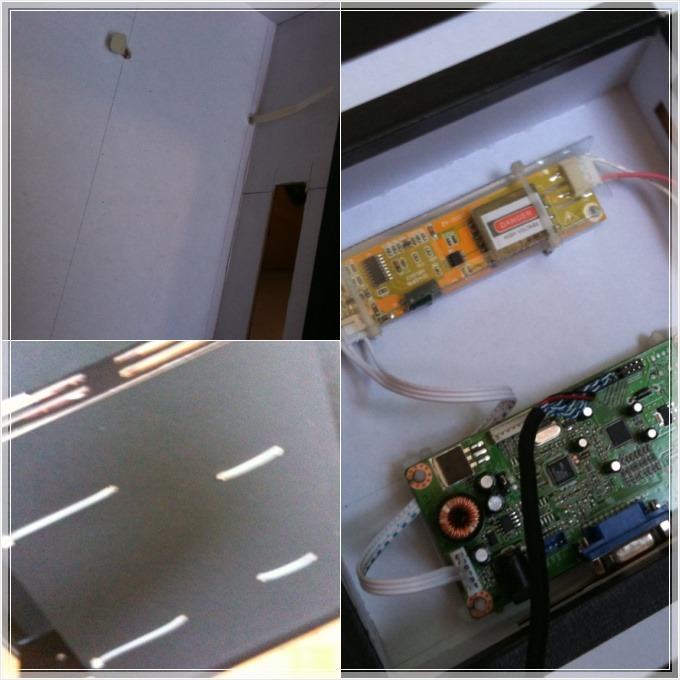

▲ 케이블 타이로 고정시키는
AD보드와 인버터
상당히
튼튼하다
▲ 뒷판과 앞패널을 나사로 연결했다..
액정나가면 그래도 케이스는 살려두게 ㅠㅠ

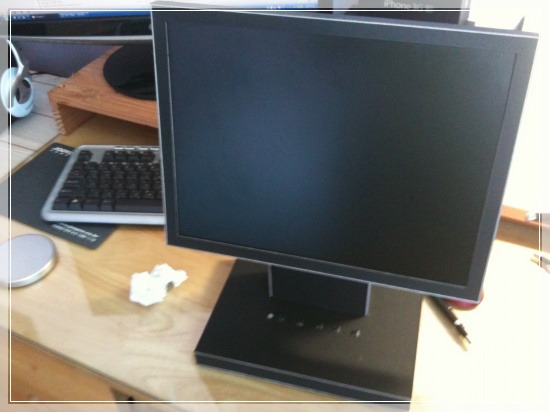

▲ 완성!! 두둥
한 5일 걸린거 같다...
짬짬히 하다보니....

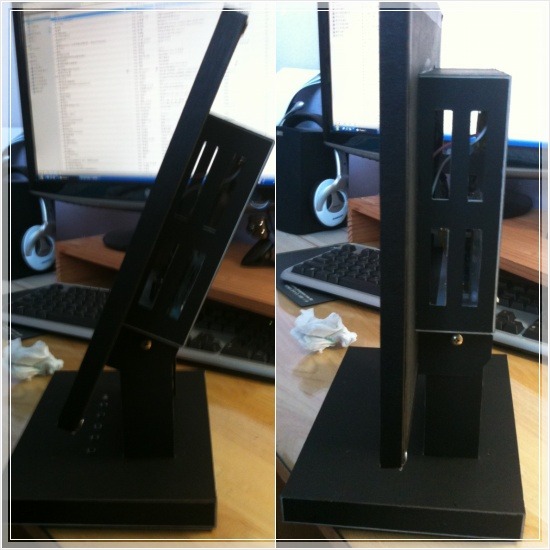

▲ 이렇게 고개도 끄덕일수 있게 만들었다.
헐렁하지 않고 튼튼하다

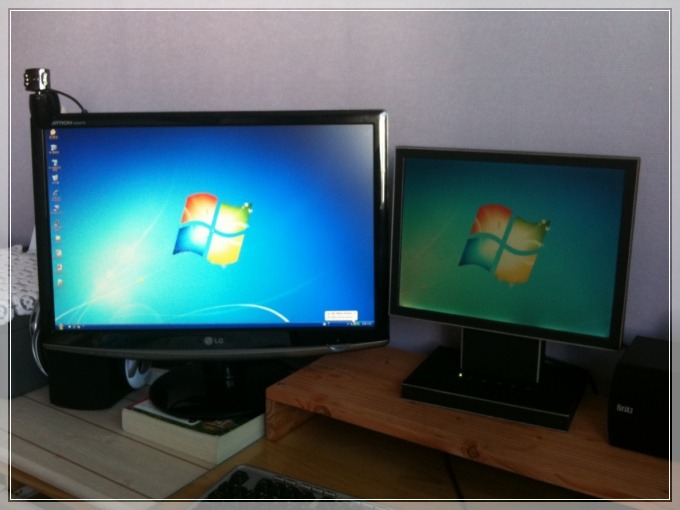

상 대적으로 큰 모니터가 너무 밝아서 옆에 있는 모니터가 어둡게 나왔는데
생각보단 볼만하다..
....
만들고나서 느낀점
그냥 새로 하나 사자. =ㅅ=..
14인치 모니터 만들고 나니 뿌듯한건
자랑
새로사는건 얼마 안하는건 안자랑
오줌액정인건 안자랑
