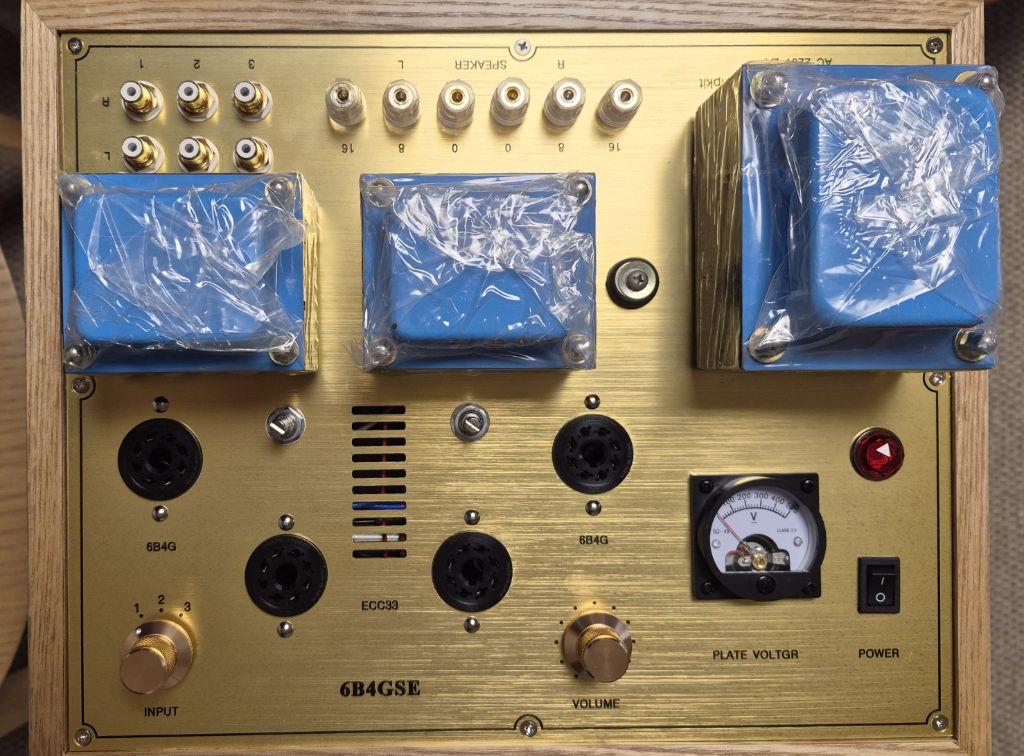

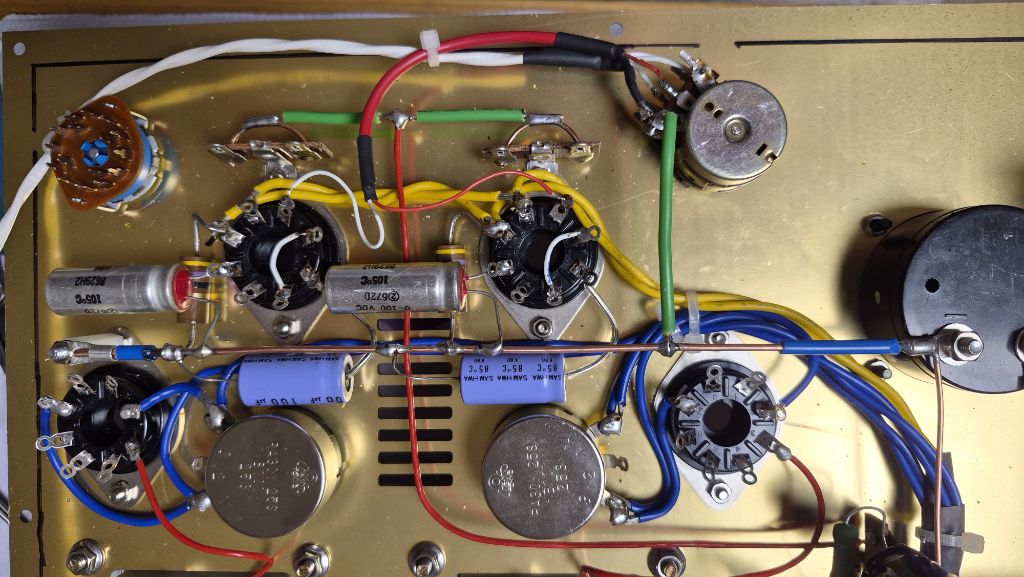

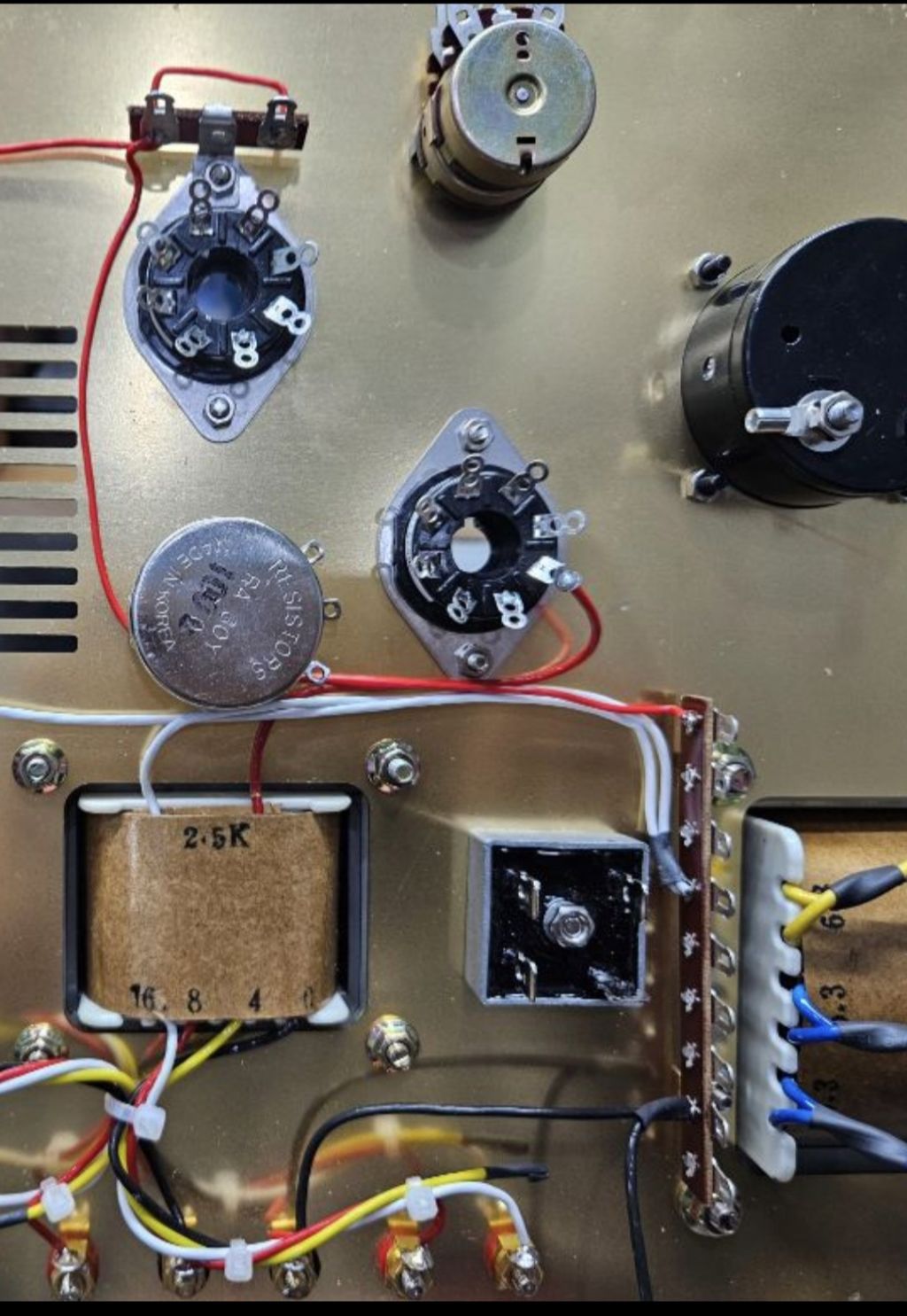

초단 히터선이 짧아서
요렇게 땜도 아슬아슬
했어요
반면 출력관 히터선은
넉넉
아래
오리지날 다이오드를
큰걸로
전 큰거 좋아합니다
모토롤라 제품
다행히 공간이 나옵니다
순간적으로
출력트란스 흰선이 플레이트로 가는거 아닌가
했지만
따라하기 보니
붉은색이 플레이트로
가네요
저는 16옴 스피커
안 쓰기에
4옴과 8옴
8옴은 젠센 8인치
볼트미터 있기에
램프불은 패스
따라하기에 보이는
같은선재가 안보여서
셀렉터도 패스
고신뢰 실드신호선으로
RCA 1번 단자에서
다이렉트 100k옴 VR로
실드선 넉넉하면
초단까지
실드선 3mm~5mm
아낄려고 VR 약간 돌렸습니다
어스선은 고정안한상태고
나무 프레임
캐소드저항과
하판에
어스도 잡아야하니
전원 트란스
샤시어스잡은곳으로
(사진 초록색 단선 3개
만나는곳)
오늘은 여기 까지
합니다
담은 신호선 작업부터
완성되면 비교해볼 음악
참조용

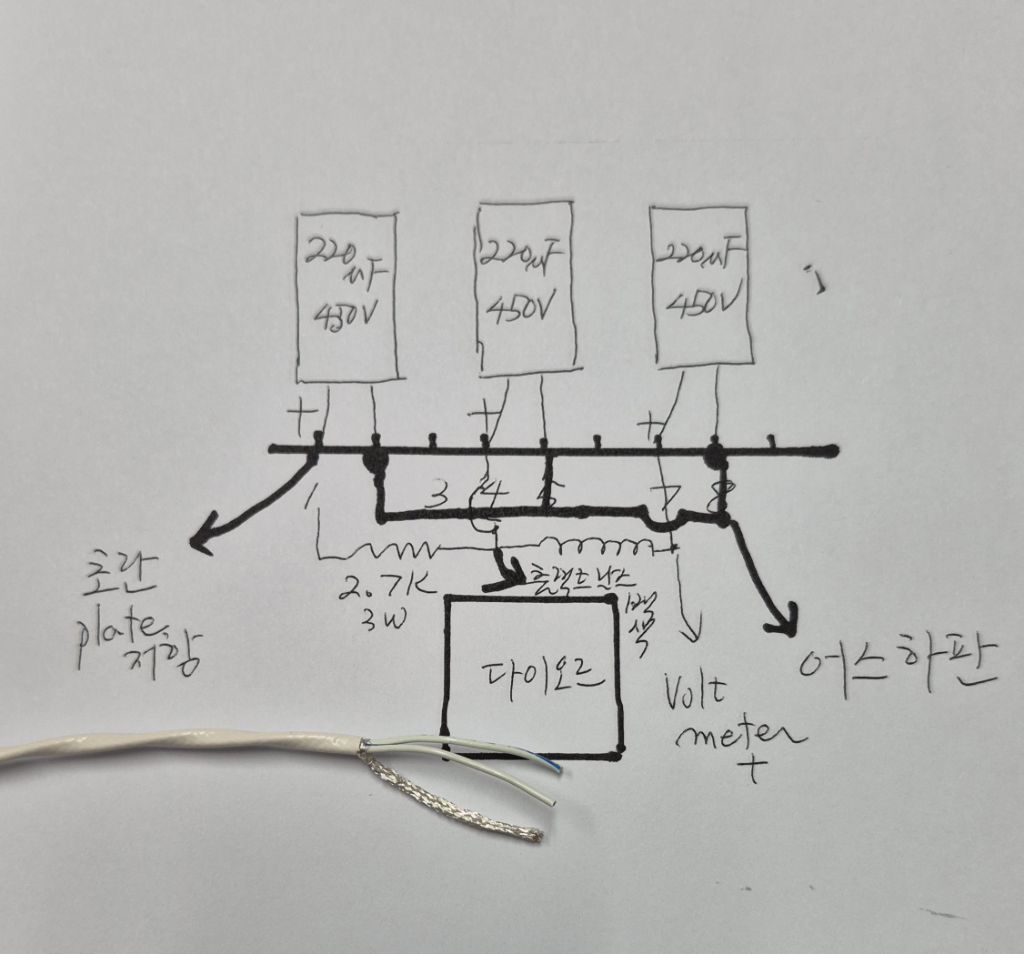

전원부 도식입니다
9개핀 중 3,6,9는
사용 않합니다
4번 7번은 초크코일 연결
7번에 빨간선
4번에 흰선
그리고 신호선으로
쓸 고신뢰
미제 실드 테프론
선입니다
은도금선으로 보입니다
연선
따라하기
사진으로 보셔도
되지만

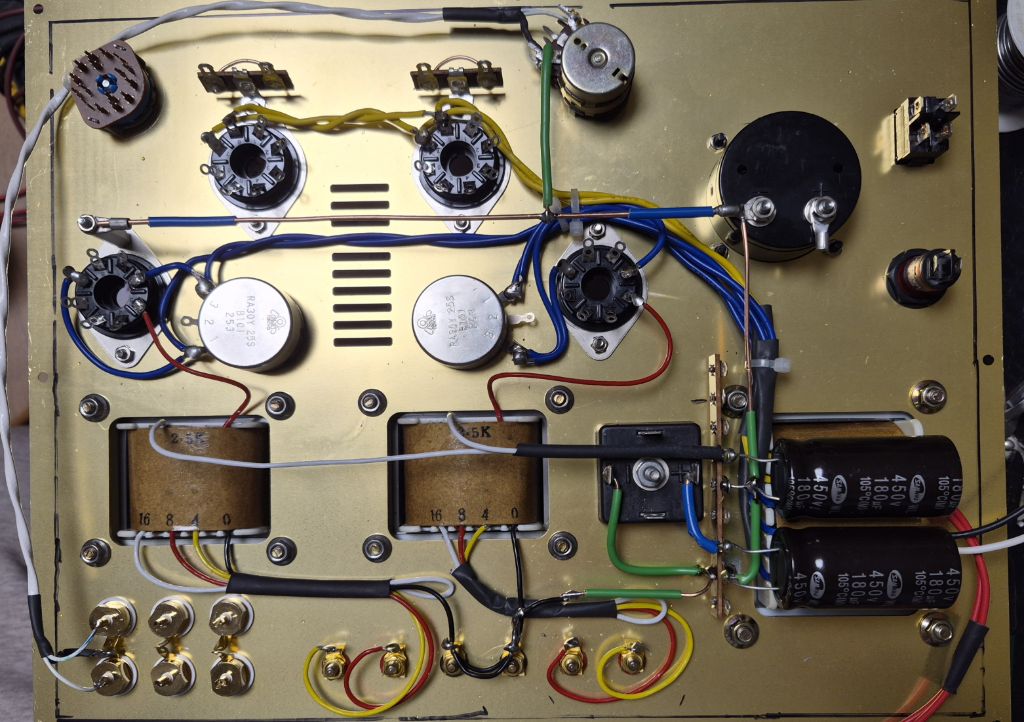

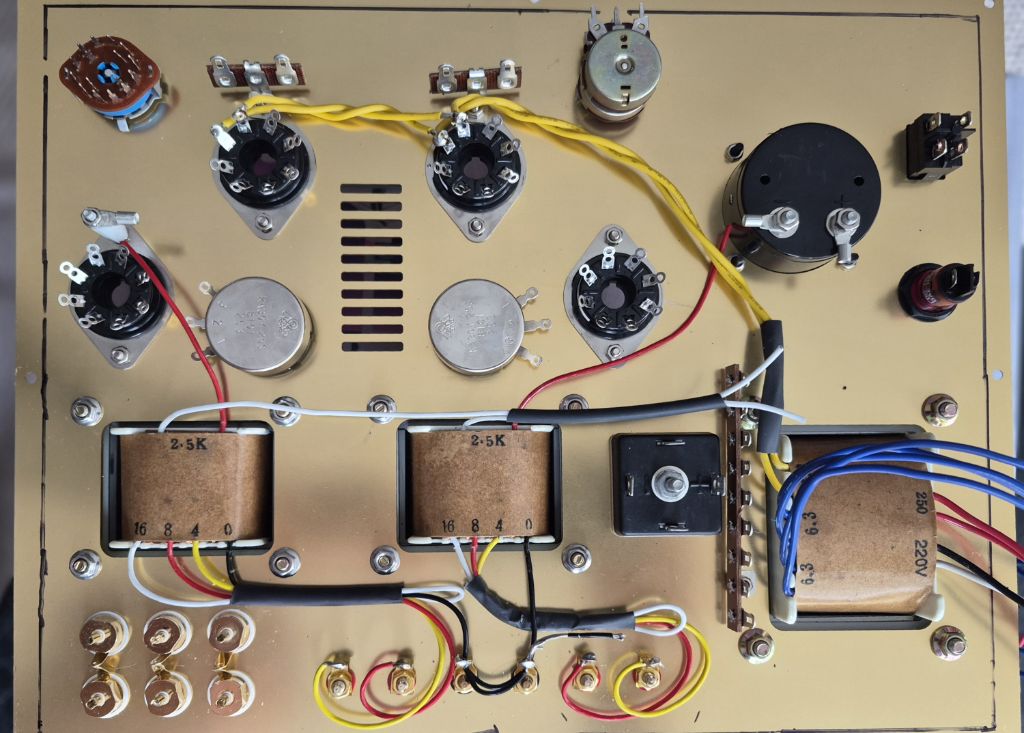

아래가 따라하기 사진
퇴근후 잠간
전원부, 신호선
RCA단자에서 100K VR
까지 연결
아래사진은
오늘 퇴근후 한것
마지막 전해콘덴서와
2.7K 조립직전
이제 조립기는 마치고
담에는 소리 동영상이
되겠죠
마치려 하려했는데
클릭수가 ...
아래는

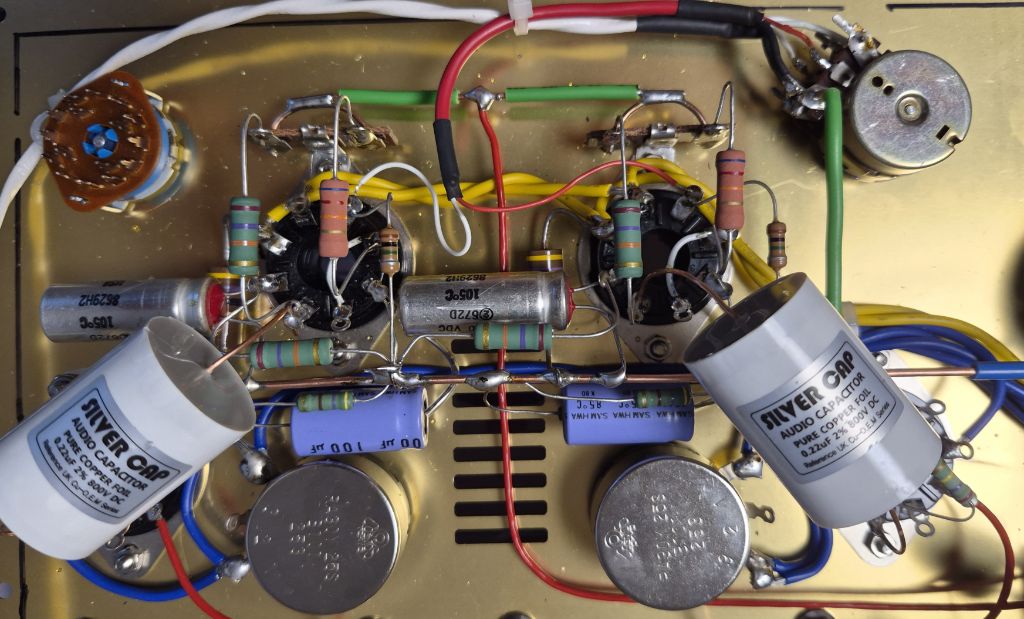

3일째 되는 날
커플링 콘덴서와
저항 빼고
완료
빨간선이
연선이 아니라
부들부들한
실드 신호선이네
오라
이건데 몰라봤네
요걸로
VR과 초단 그리드로
연결
이제
나무 프레임 장착
직전까지 왔습니다
ㅡ 새벽에 일찍깨서 작업
열 많이
가해야하는
어스 동선에 부품 부착은
항상 조심스럽습니다
특히 다수 부품 붙이는곳
냉땜 염려
이제 나무프레임에 넣고
출력관 캐소드 저항 험발란스 VR에 연결및
어스에 연결
하판 어스잡은곳에 연결
초크 트란스 연결
입력 전원선과 스위치 연결만 남겨두었습니다
조립순서
1 전원 스워치 연결
흰선 220V와 다른한선
꼬아서 검정선은 AC 인렛으로 준비
2 험발란스VR 2번
가운데 각각 출력관
캐소드 저항 까지갈
길이 만큼 납땜
3 하판 어스 갈선 납땜
4 나무 프레임 캐소드 저항
어스 갈선 납땜후
길이 체크
5 초크선 길이 확인후
피복 벗기고 살짝 납 묻힘
6 상판 장착 나사 고정
7 AC 인렛에 납땜
8 캐소드 저항 어스 고정
9 하판 어스 핀에 납땜

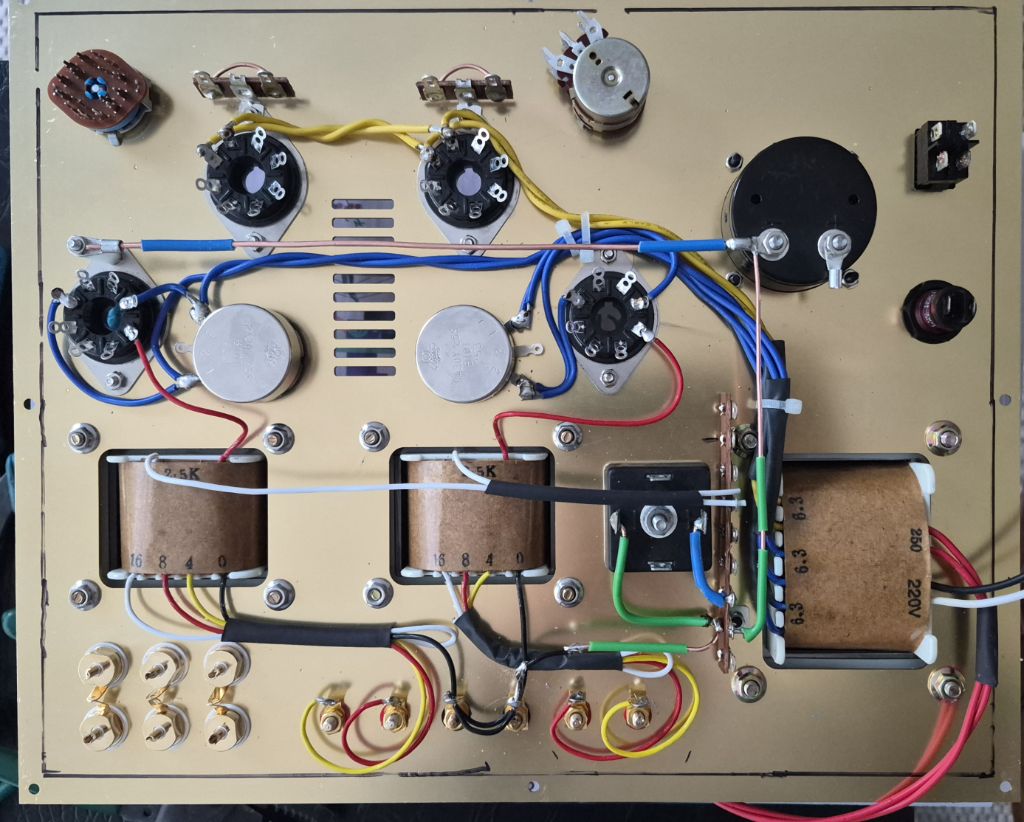

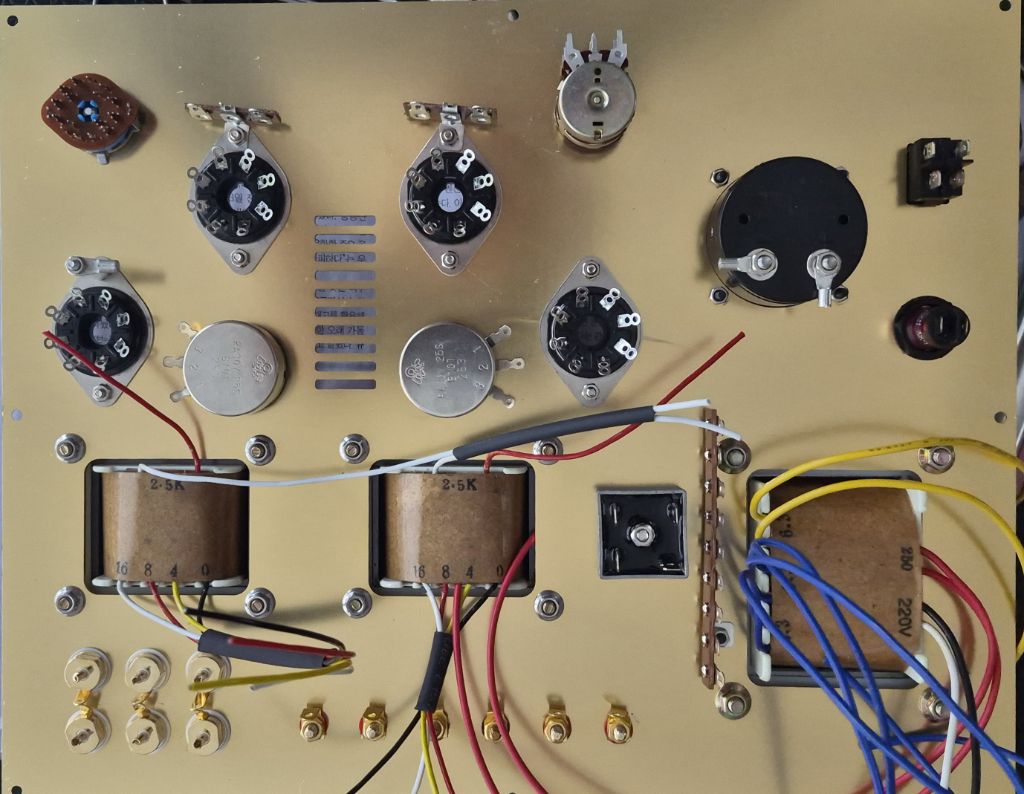

드디어 완성
일,월,화,수
4일 걸렸습니다
도구 부품 선재
이제 다 정리해야겠네요

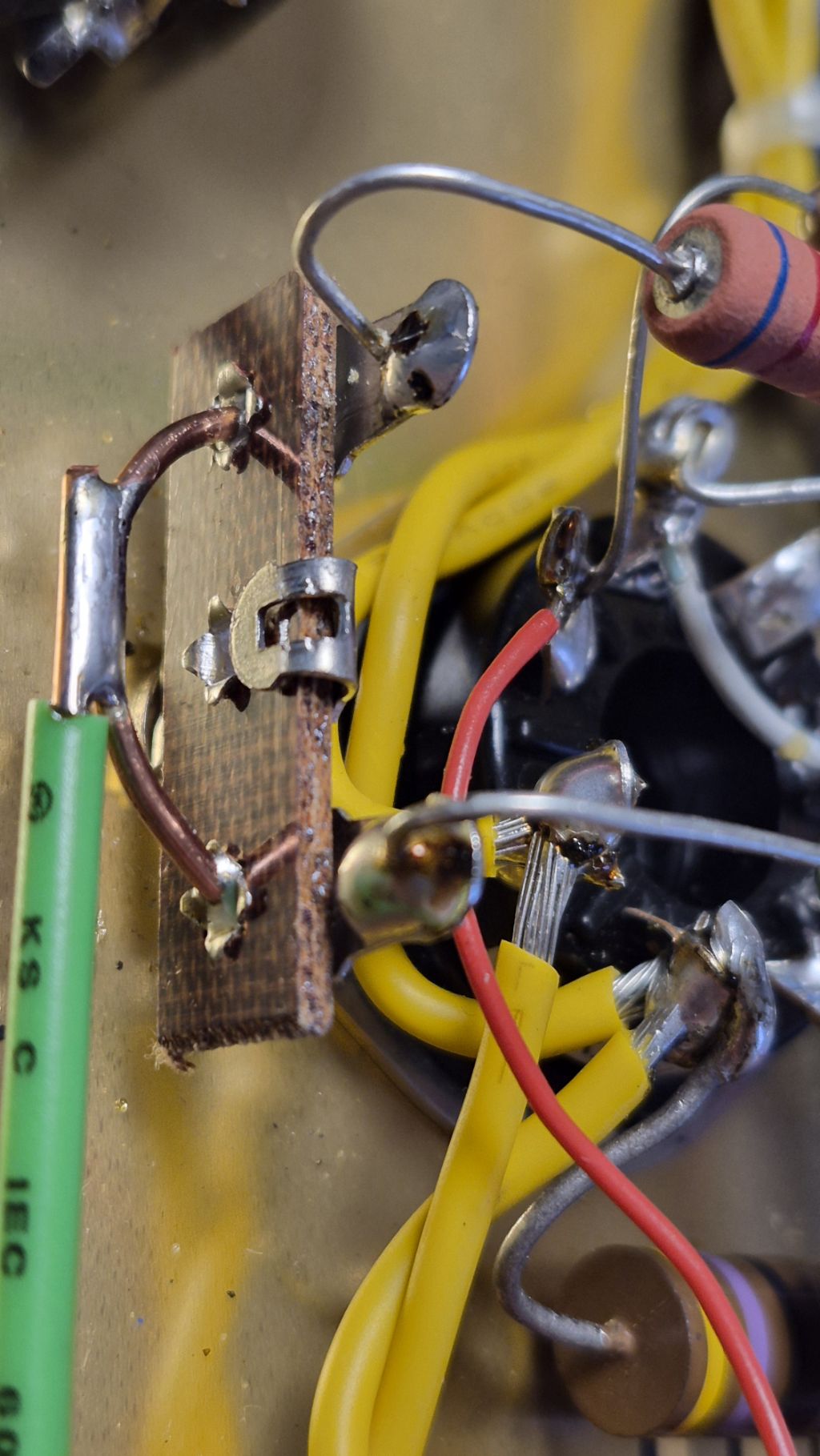

실수 두군데
저항 한쪽은 납땜
한쪽은 안했음
베크라이트 지지대
홀에 넣고 납땜한
리드선이 움직임
리드에 불순물 안딱음
위 저항입니다
각 부품들 잘 조립되었나
나무 프레임과 결합전
체크시
리드선 잡아 움직이니
슬라이딩
납굳기전에 움직었나
싶기도
귀찬이즘과
눈이 어두워진게
원인
휴식후
하판 닫기전에
한번더 점검해야죠
소리야 다 아시는거니~~~
이상하게 전원 넣기가
귀찮네요
기존거 치우고 스피커선
인터선 전원선
옮기는것도 에효
해보니
키트가 참편하네요
자작은 진공관 선택
회로 구성
부품 구한후 배치 공간구성
상판등 케이스 제작
오래걸리고 귀찮고한
샤시작업때문에
포기하는게 다반사인데
암튼 좋습니다
댓글
댓글 리스트-
작성자라이더스 (조용복/이천) 작성시간 26.03.29 선이 짧은것이 아닙니다
초단 과 출력 히터선을 따라하기대로 하셨어야 합니다
현재처럼하면 볼륨과 부품들 옆으로 지나가게 되어서 미세한 험에는 좋지 않은 환경이 됩니다
절대로 응용하지 마시고 따라하기대로만 하십시요 -
작성자플레인지 Lover( 이덕주/서초) 작성자 본인 여부 작성자 작성시간 26.03.29 아 그렇군요
관심 감사합니다
전원트란스
노란선을 이용하려니
따라하기처럼
소켓 가운데로
위치시키면
한쪽에 연결은
동봉된 다른 재질 가는 테프론선을 써야해서요
아래사진 처럼
VR과 비켜가게
하려 노력했는데 ...
만일
RCA단자와 VR 사이 쓰고 실드신호선이 부족하면 VR과
초단 입력 연결선은 좀강한 군용 실드선 쓸까 생각중입니다 -
작성자라이더스 (조용복/이천) 작성시간 26.03.29 네 부러 테프론으로 하고
좌우 히터연결 (7번 / 8번) 배선이 바뀌어야
47오옴을 대칭이 되도록 붙일수 있답니다 -
작성자플레인지 Lover( 이덕주/서초) 작성자 본인 여부 작성자 작성시간 26.03.30 따라하기 대로 좌우히터 바꿔
소켓간
8-7,7-8로 연결 하였습니다
부품서 47옴 2개 확인 했습니다
덧글 감사합니다 -
작성자플레인지 Lover( 이덕주/서초) 작성자 본인 여부 작성자 작성시간 26.04.01 직접 만드는거(조립)도 재미인데 길게 즐기려해도
도구 부품 선재등 너저분하게 늘어놓고
하다보니
매번 치우며 하긴 번거롭고
해서
일주일도 못가게 생겼습니다
