SMD 부품의 사이즈(0603과 1608)

[김태형(12기)]

SMD Package의 R, L, C size

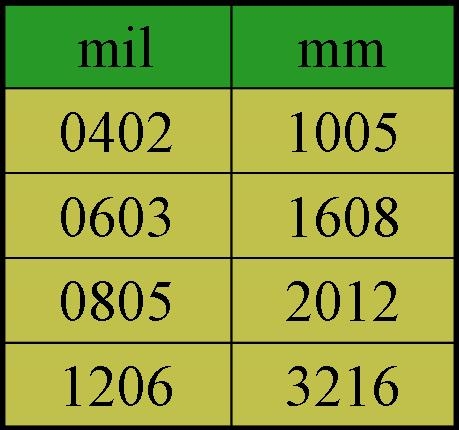

SMD R,L,C 부품의 사이즈를 mil과 mm로 정리된 표입니다.

R, L, C의 제조사마다 단위를 다르게 사용하므로 주의 하자.

앞 두자리와 뒷 두자리는 각각 가로/세로의 길이를 나타낸다.

즉 1608은 가로 1.6mm, 세로 0.8mm를 나타낸다고 보면 된다

ORCAD ver 16 PCB Editor에서 PCB Library 1.3 설치하였다면,

sm디렉토리 안에 smc0603.dra(1608 size)파일 확인할 수 있습니다.

ORCAD 에서는 인치 단위로 되어 있다고 하네요.

발취 : nooriry.egloos.com/946844

[출처] SMD 부품의 사이즈의 의미 ( 0603, 2012 같은 표시가 뭘까? ) |작성자 yarasang
