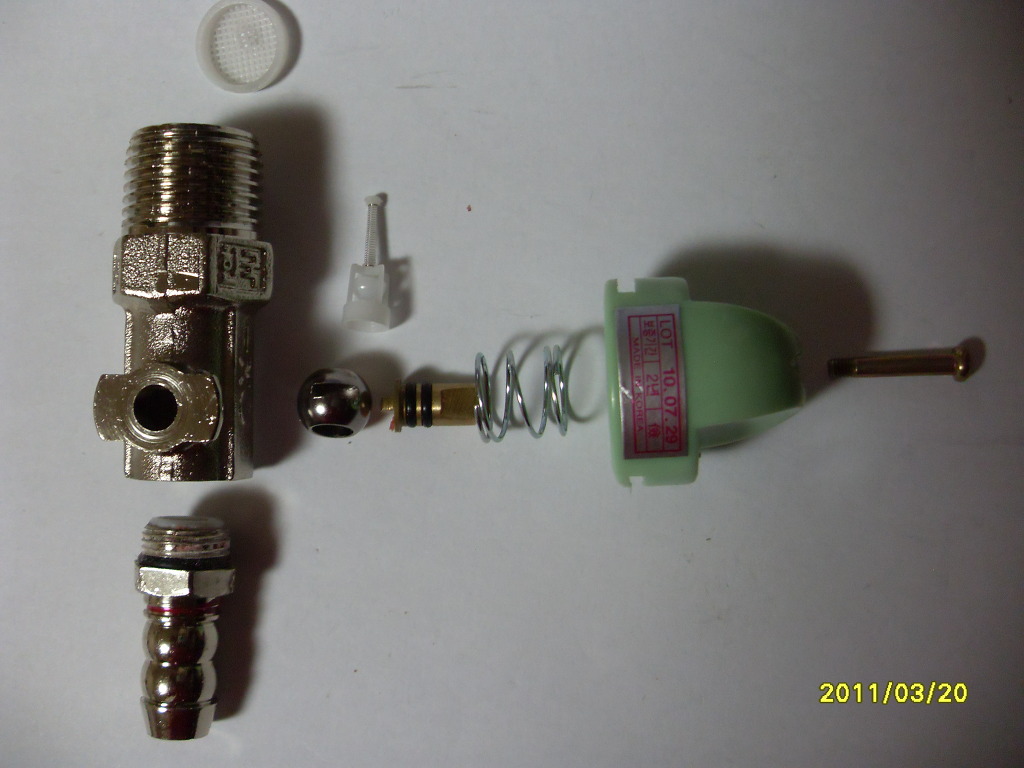

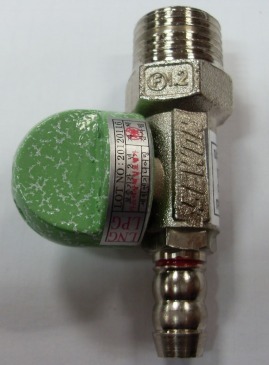

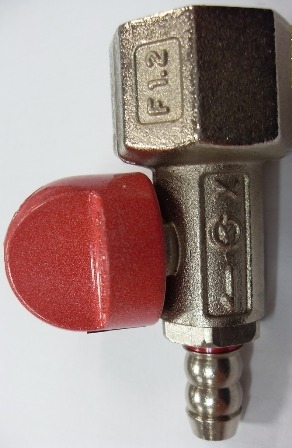

퓨즈콕
퓨즈콕은 가스통로를 개폐하기 위한 것으로 배관과 호스 또는 배관과 퀵카플러의 연결부분에 장치합니다.
퓨즈콕은 연소기에서 가스가 정상적으로 연소될 때는 작동되지 않으나 가스사용 중 호스가 빠지거나 절단되어 규정량 이상의 가스가 흐르면 가스를 차단하는 안전장치가 작동되어 가스누출로 인한 사고를 방지할 수 있는 장치입니다.
기술검토서 10번 중간밸브 설치기준에 명시[첨부파일참조]
연소기 각각에 대하여 퓨즈콕 설치 해야한다 (19,400Kcal/h 초과 연소기 제외)
퓨즈콕 종류
|
구 분 |
사 용 처 |
사 용 유 량 |
비 고 |
|
1.2 ㎥/hr |
일반가정용가스렌지 |
12,600 Kcal/hr 이하 |
|
|
2.1 ㎥/hr |
가스오븐렌지 |
22,050 Kcal/hr 이하 |
|
|

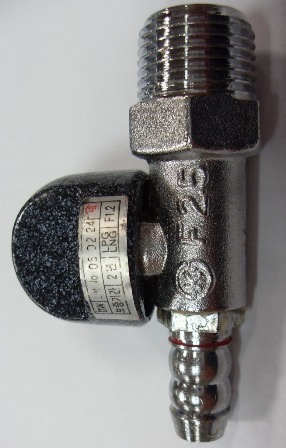

2.5 ㎥/hr |
영업용가스렌지 |
주물26,250 Kcal/hr 이하 |
|
|
3.6 ㎥/hr |
영업용가스렌지 |
주물37,800 Kcal/hr 이하 |
|
중간밸브(퓨즈콕)는 배관에 흐르는 가스를 차단하거나 열어주는 장치이며 배관과 호스 연결부에 설치하고 연소기를 설치한 실내에 조작하기 쉬운 곳에 중간밸브를 설치한다.
중간밸브(퓨즈콕)를 조작이 불편한 곳에 설치하거나 또는 사람의 통행이 빈번하여 건드리기 쉬운 곳에 설치하는 것은 피해야 한다.

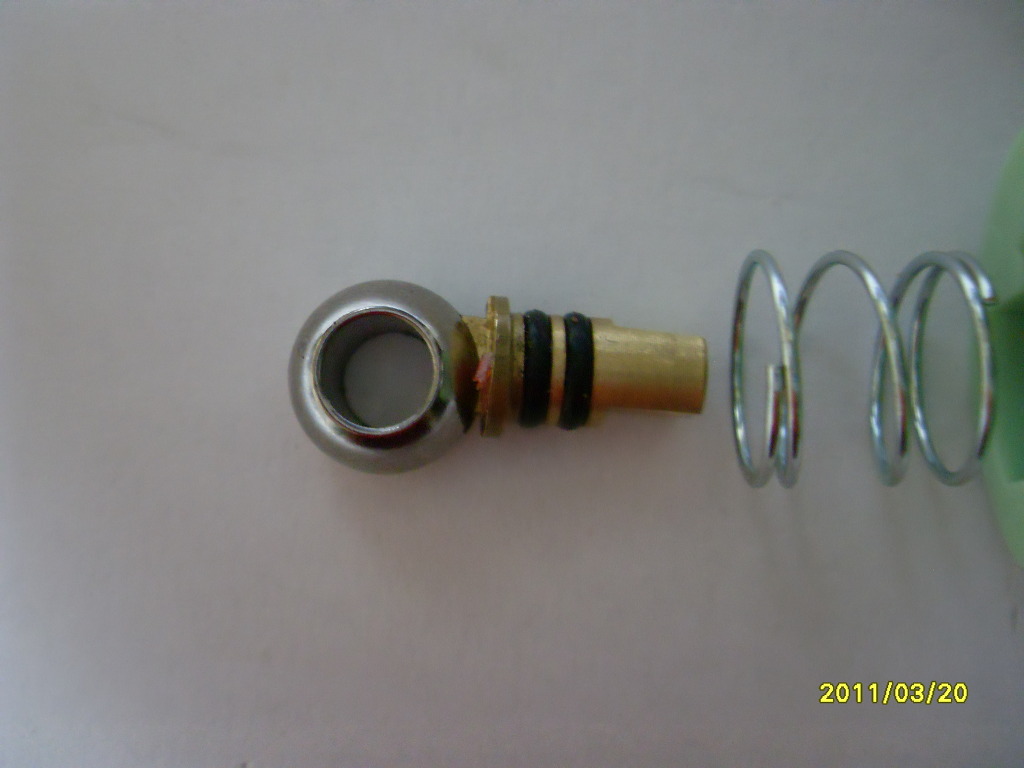

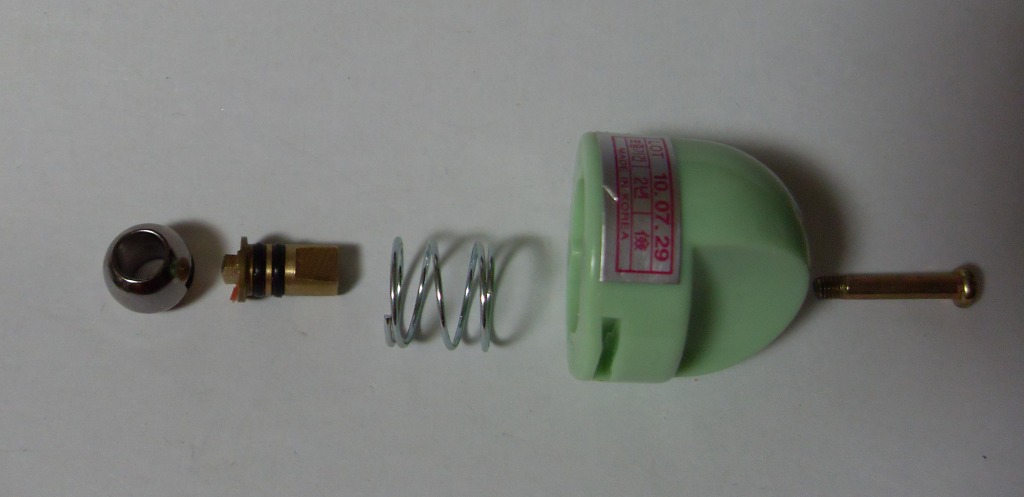

볼밸브

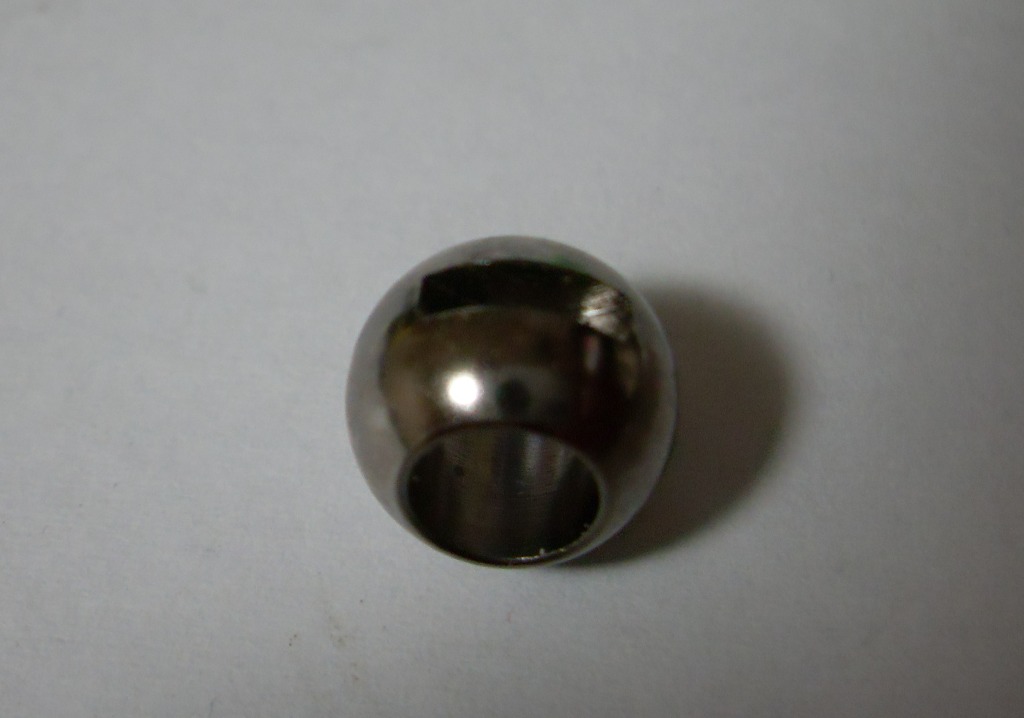

볼

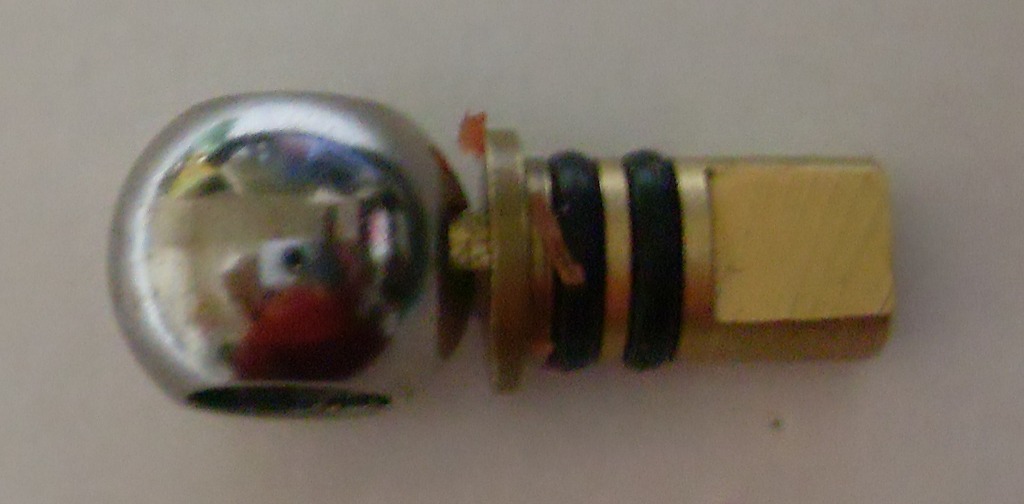

볼밸브 닫힘모습▼ 가스흐름방향↓

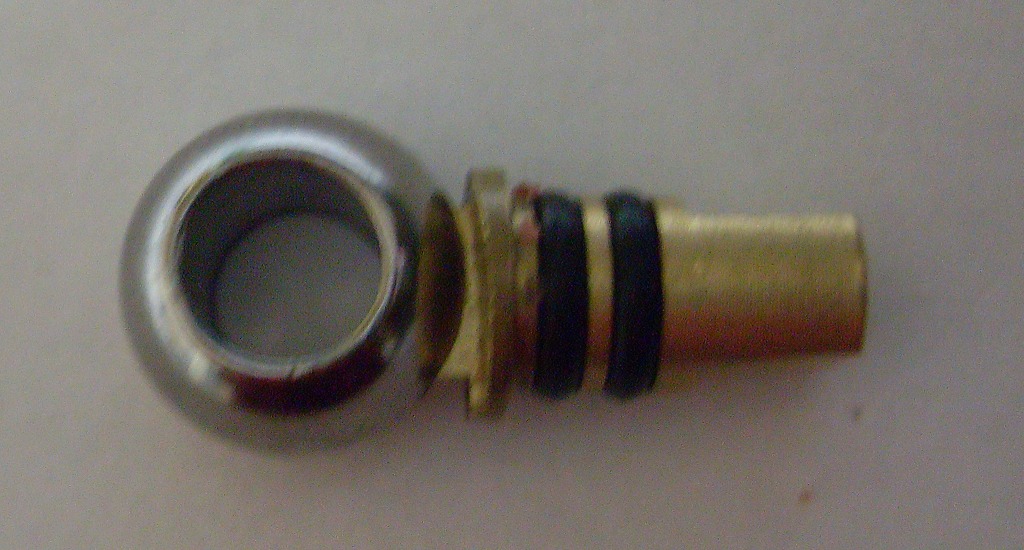

볼밸브열림모습▼ 가스흐름방향↓

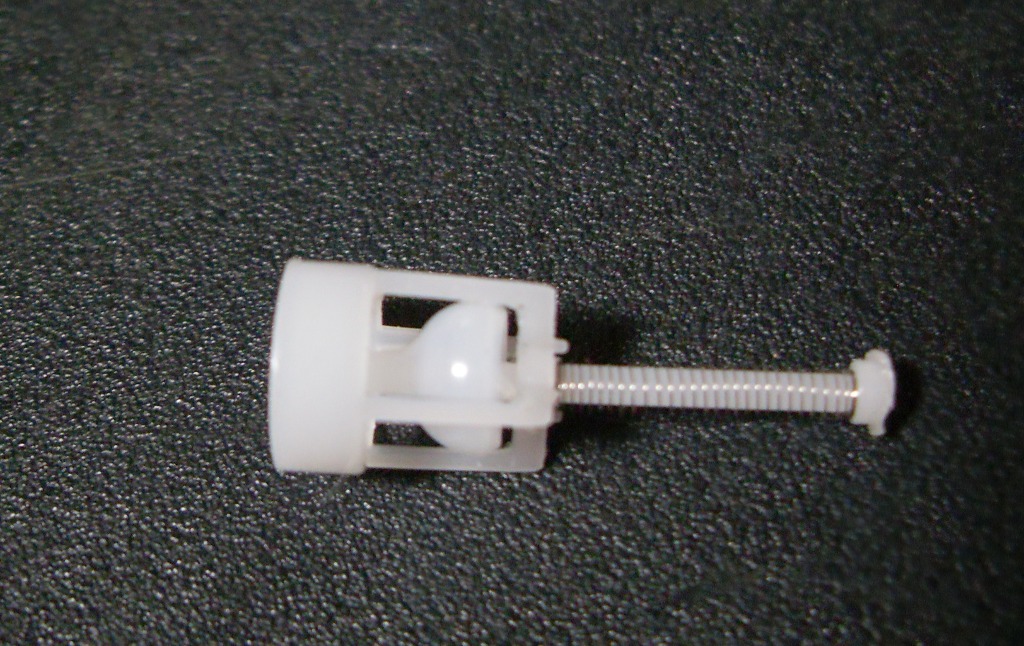

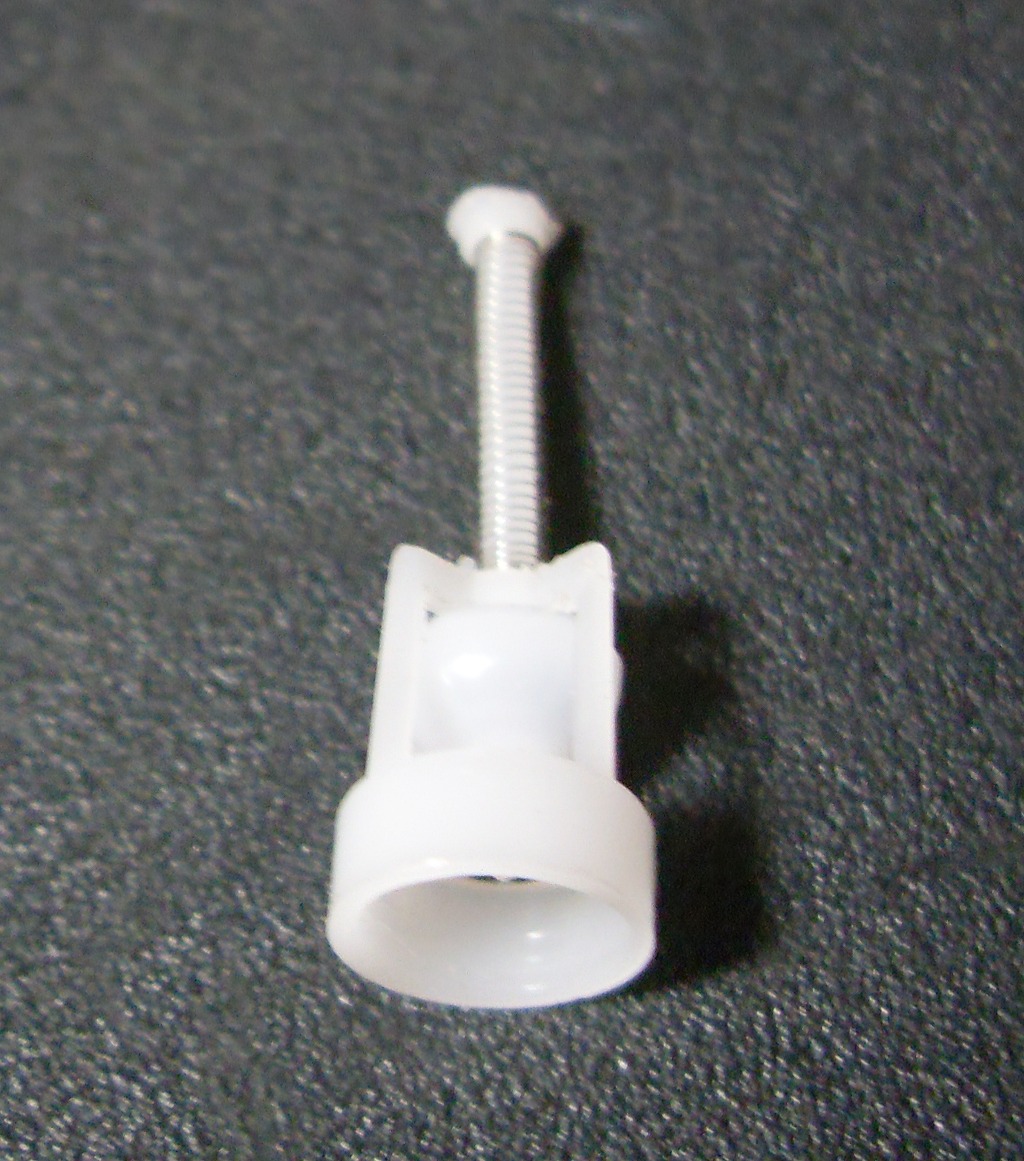

휴즈콕의 핵심부품
- 가스사용중 호스가 이탈되거나 절단되어 규정량 이상의 가스가 흐를 경우 가스를 자동으로 차단하는 하는부품

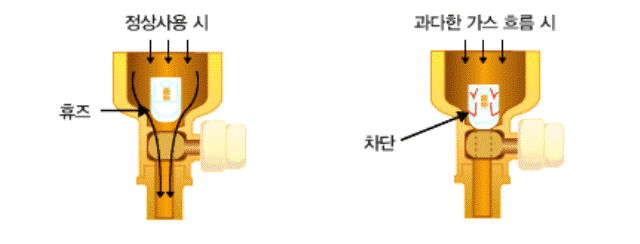

가스연소기에 필요한량의가스가 흐를 경우 스프링힘에의해 밸브가 위로밀려 공급되다가
가스사용중 호스가 이탈되거나 절단되어 규정량 이상의 가스가 흐를 경우 가스압력과 스프링힘에의해 밸브구멍을 눌러막아서
가스를 차단하게됨

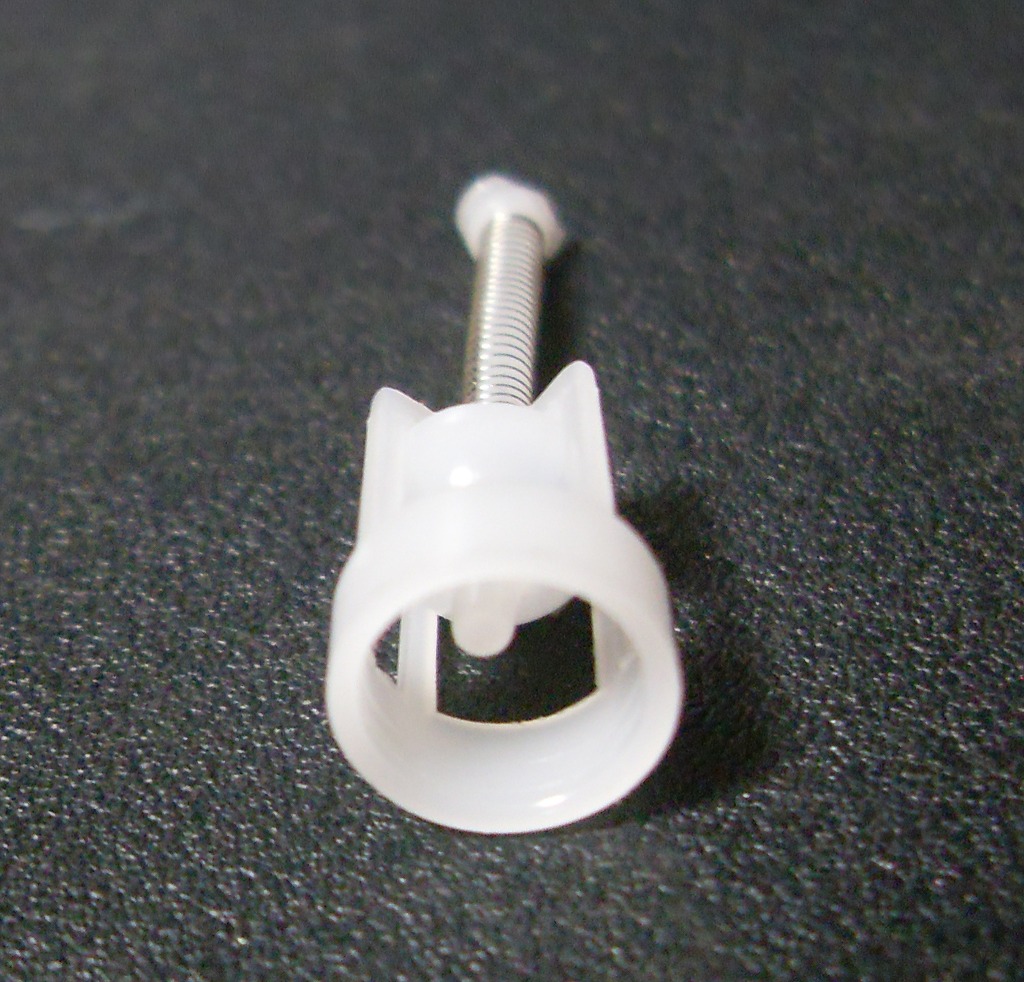

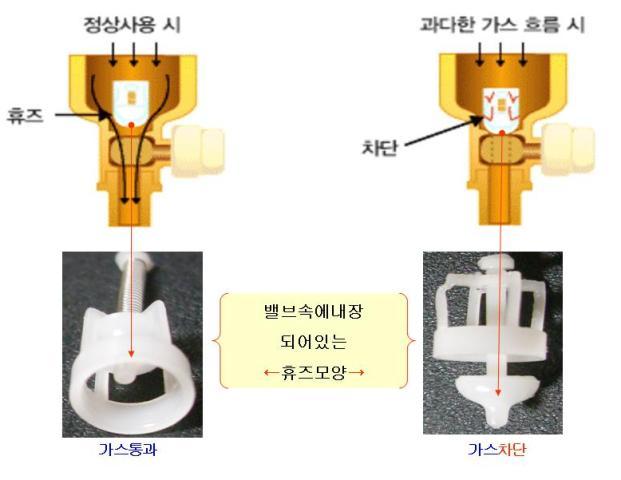

휴즈콕밸브내에서 적정가스량 통과할때 모습 ▼

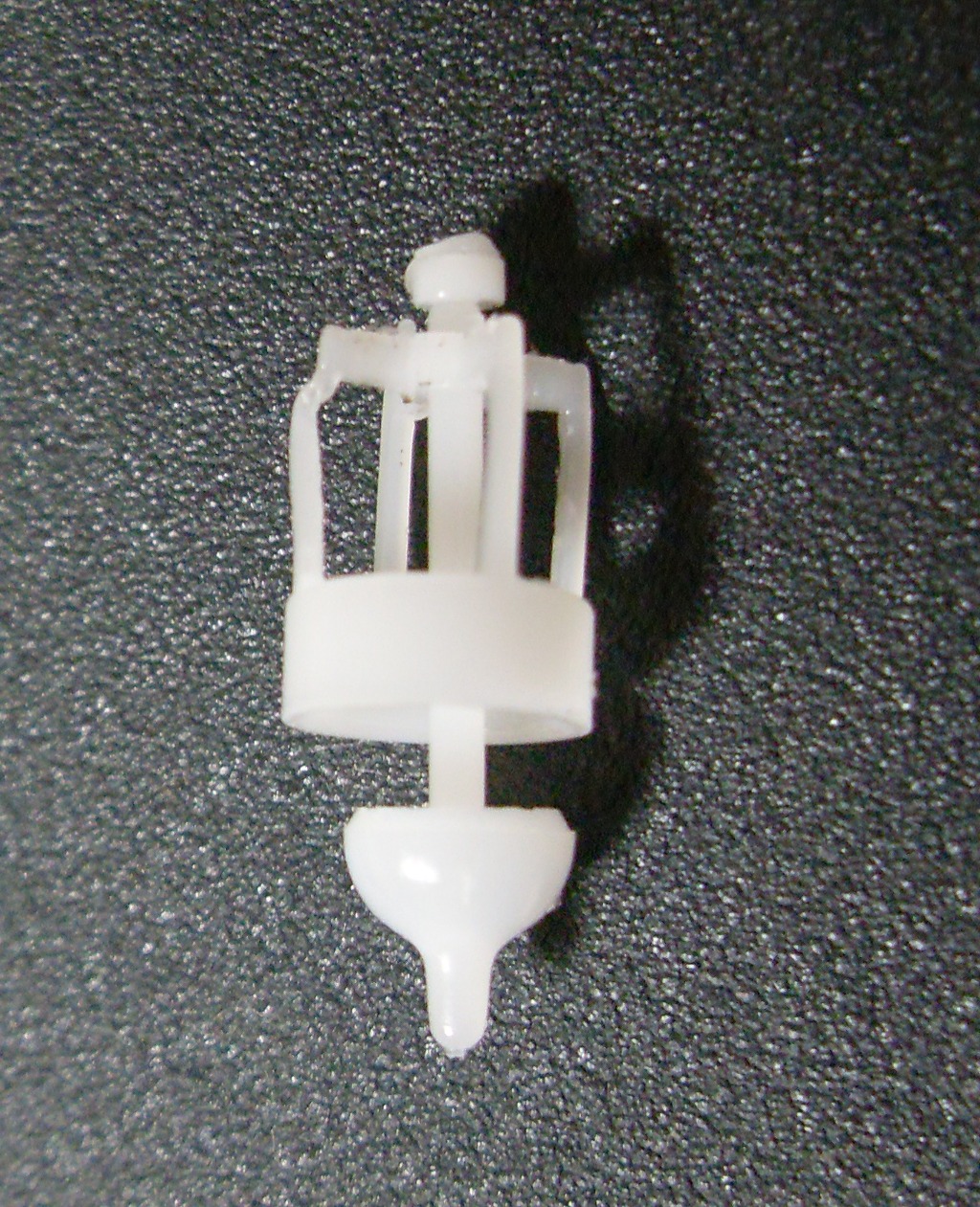

휴즈콕밸브내에서 가스차단 모습▼ ( 아래젖꼭지 같이 생긴부분이 밸브구멍을 막아서 가스를 차단하게된다)
