가스 거버너 Gas governor
가스압력을 조정하는 장치를 말한다. 가스압력의 증가에 의한 가스의 과잉 압력과 불완전 연소 방지를 위하여 자동적으로 가스의 압력을 일정하게 유지하는 장치이다.
가스거버너에는 다이어프램식, 플로트식, 전자밸브식 등이 있으며 거버너가 부착되어 있는 기기로는 가스보일러, 순간온수기, 용기 내장형의 가스난방기, 이동식 부탄 연소기 등 매우 다양하다. 가스거버너에는 다음 두 종류가 있다.
1. 다이어프램식 가스거버너 : 다이어프램식은 입구 측의 가스압력이 높아지면 다이어프램이 위로 올라간다. 동시에 여기에 있는 밸브가 들려 올려지고 가스통로의 간격이 좁아져 가스량이 감소한다. 또, 가스량이 감소하여 출구 측의 가스압력이 떨어지면 다이어프램도 내려가 밸브의 열림이 커진다.
이렇게 하여 메인버너에 통하는(2차 측) 압력을 일정하게 유지한다. 가스거버너의 설정압력을 변경할 때에는 조절나사 위치를 변화시키거나 가스거버너 스프가스검지관
링을 교환한다.
2. 플로트식 가스거버너: 이것은 유량이 일정하게 되면 차압도 일정하다는 원리를 이용하고 있다. 플로트(float)의 상하에 걸리는 압력차에 의하여 플로트가 오르내리며 가스의 유출구멍을 자동적으로 조절하여 유량을 일정하게 유지한다. 플로트는 압력 차가 크게 되면 상승하여 유출구멍을 좁게 하고 작아지면 하강하여 유출구멍을 넓힌다. 플로트식은 다이어프램식의 역으로서 조절나사를 조이면 2차 압력이 내려간다. 외국 온수기에서 일부 채용되고 있다.
출 처 : 가스안전공사

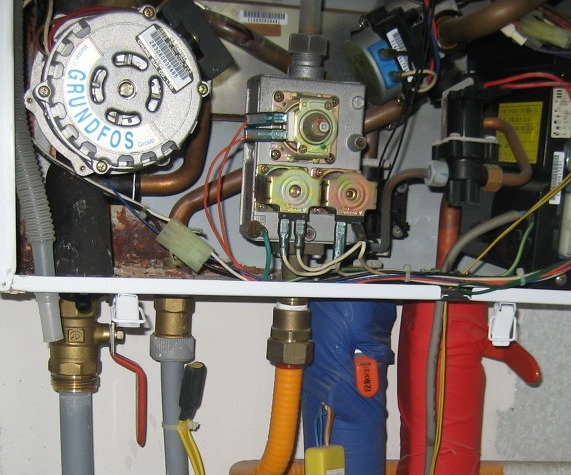

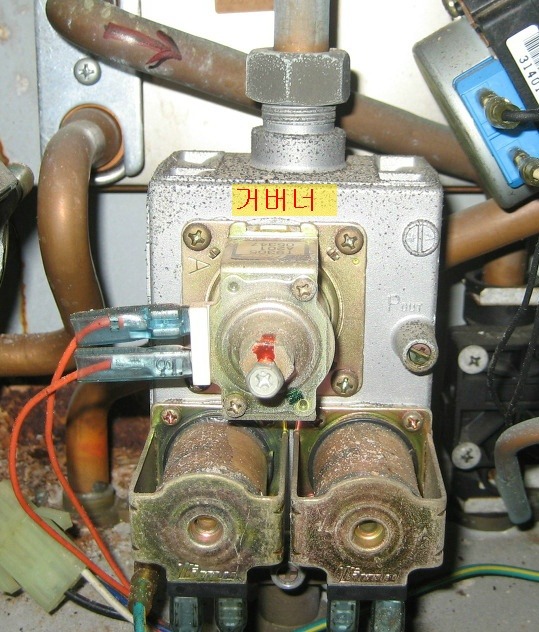

전자밸브식 거버너
