초음파컷터 - 석고 절단, 레진 절단,플라스틱절단,필름절단,골판지 커터기,기판의 패턴절단,직물 절단,자동차내장품의 절단에 응용되는 컷팅기를 초음파컷터라 불리며 이 초음파컷터를 와툴(WATOOL)이 소개해드리겠습니다.
초음파컷터 US-15CBS 셋트
- 무게: 약 210g (트렌스 제외)
- 최대출력: 30W
- 진동주파수: 39.5KHz
- 진동시스템: 자동진동
- 트렌스 사이즈(Cm): 15*25*12

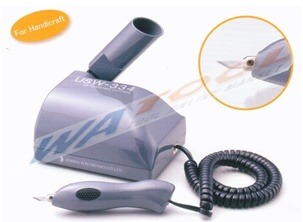

초음파컷터 USW-334 셋트
- 최대출력: 20W
- 사이즈 (W*D*H): 134*127*71
- 진동횟수: 40,000회/초 고속진동으로 힘을 들이지 않고 부드럽게 절단
■ 초음파 진동을 칼날에 전달해 절단
초음파 칼날을 진동시키는 것으로, 평소 절단기와 나이프로 절단하고있는 그들을 더 가벼운 힘으로 절단 할 수 있습니다.
초음파 절단기, 초음파 커터라고하는 것은 다음과 같은 것이 있습니다.
· 초음파 나이프 초음파 메스
· 초음파 칼 초음파 슬라이TM
· 초음파 피복 직물 절단 장치 초음파 톱
모두 칼날에 초음파 진동을 부가하고 있습니다.
초음파컷터의 가공의 원리
■ 진동자는 칼날을 잘게 진동합니다
초음파 절단 원리는 칼날에 초음파 진동을줌으로써 워크와 칼날의 마찰 계수를 감소 절단 효과를 향상시킵니다.
현재 초음파 절단기에 사용되는 주파수는 17 ~ 60kHz, 칼날의 진동 진폭은 5 ~ 30μm가 많이 사용되고 있습니다 (주파수는 초당 진동하는 횟수, 진동 진폭은 진동 대 기재 을 나타냅니다)
초음파 절단 대표적인 진동 방식으로 다음 4 가지가 사용 목적에 따라 구분하여 사용할 수 있습니다.
1. 세로 진동
2. 굴곡 진동
3. 비틀림 진동
4. 복합 진동
초음파컷터 용착의 응용 사례
초음파컷터 용착은 절전, 안전, 이물 혼입이 없다는 특징에서 식품 팩 등 플라스틱 제품에 폭넓게 이용되고 있습니다.
* 식품 관계
계란 팩 등의 식품 팩 용착, 야채 인터넷의 용착
· 의약품 관계
플라스틱 튜브의 용착 , 직물 제품의 용착
· 플라스틱 제품
클리어 파일의 용착, 카세트 본체 조립, 양분 도구, 장난감, 라이터, 자동차 내장 부품, 가짜 미끼 (낚시 루어)
초음파컷터 절단의 특징과 용도
■ 사용 업계
ㆍ 전기 전자 업계
기판 패턴 절단, 실리콘 원료 점토 절단
· 섬유 업계
천의 컷팅
· 포장 업계
시트, 필름, 종이, 골판지 등의 절단
* 식품 업계
빵, 초밥, 케이크, 양과자, 튀김, 샌드위치, 아이스크림, 냉동 케이크 등의 절단
・의료용품
수술용 메스, 석고 등의 절단
· 취미 업계
레진절단 ,자개절단, 디버링, 플라스틱 절단 .목재절단,비철금속 절단
