데이터에 음수가 포함되어있을 경우에 일반적인 방법으로 boxplot을 그리면 제대로 나오지 않습니다.
그래서 이곳 동영상을 참고하여 방법을 정리했습니다.
- https://www.youtube.com/watch?v=BoNQpIsjkYc
전체적인 내용은 one sample t-test에 대한 것입니다. boxplot을 그려본 후 분석 방법에 대해서도 좀 정리하면 좋을 것 같네요.
- http://www.real-statistics.com/students-t-distribution/one-sample-t-test/
----------------------------------------------------------------------------------------------

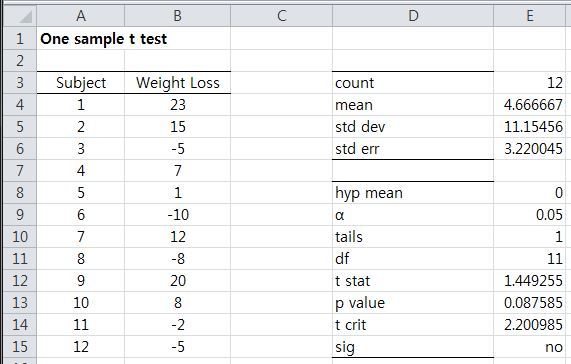

먼저 엑셀에 데이터를 위와 같이 입력합니다. 데이터는 소아 비만 치료를 위해 처방이 내려진 12명의 환자의 2년 후의 몸무게 변화입니다. +는 몸무게가 늘었다는 의미이고 -는 몸무게가 줄었다는 의미입니다.
데이터 오른쪽에 보시면 여러 값들이 있습니다. 먼저 데이터에 대한 기본 정보는 아래와 같습니다.
count | =COUNT(B4:B15) | 데이터의 개수 | |
mean | =AVERAGE(B4:B15) | 데이터의 평균 | |
std dev | =STDEV(B4:B15) | 데이터의 표준편차 | 자료의 산포도를 나타내는 수치로, 분산의 음이 아닌 제곱근으로 정의 |
std err | =E5 / SQRT(E3) =std dev / square(mean) | 데이터의 표준오차 | 12개의 데이터는 표본 데이터입니다. 표본의 평균은 |
※ 표준편차 : 표본의 측정값이 평균에서 어느 정도 떨어져 있는지를 나타내는 지표
※ 표준오차 : 표준오차는 모평균의 추정치인 표본평균이 가지는 표준 편차
----------------------------------------------------------------------------------------------

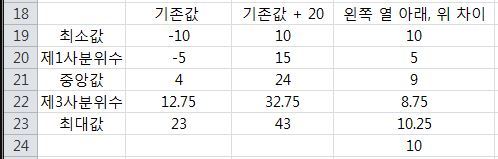

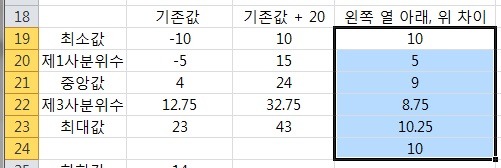

위에서 입력한 데이터 아래 부분에 최소값, 제1사분위수, 중앙값, 제3사분위수, 최대값을 입력합니다.
엑셀식은 아래와 같습니다.
기존값 | 기존값 + 20 | 왼쪽 열 아래, 위 차이 | |
최소값 | =MIN(B4:B15) | =B19 + 20 | =C19 |
제1사분위수 | =PERCENTILE(B4:B15, 25%) | =B20 + 20 | =C20-C19 |
중앙값 | =MEDIAN(B4:B15) | =B21 + 20 | =C21-C20 |
제3사분위수 | =PERCENTILE(B4:B15, 75%) | =B22 + 20 | =C22-C21 |
최대값 | =MAX(B4:B15) | =B23 + 20 | =C23-C22 |
10(더미 변수) |

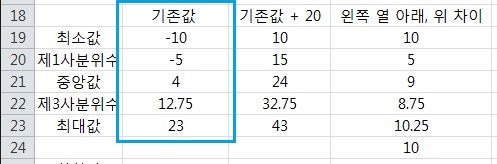

다음으로 이런식으로 마우스로 선택을 해줍니다.

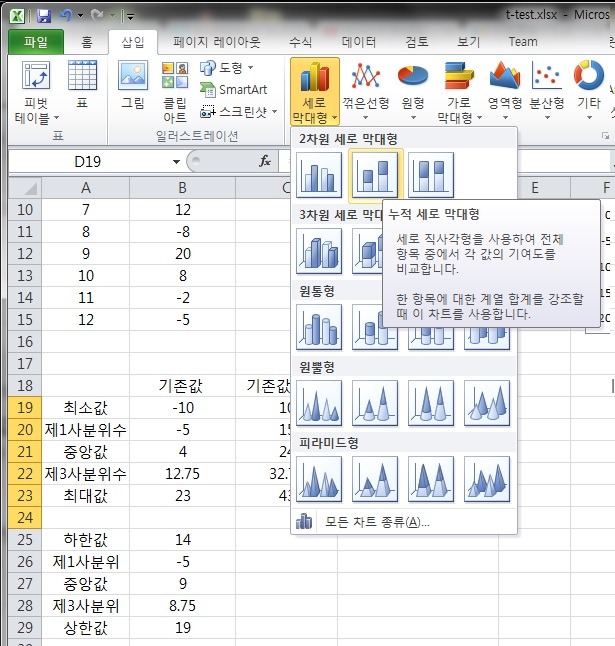

다음으로 엑셀 옵션의 삽입 - 세로 막대형 - 2차원 세로 막대형 - 누적 세로 막대형을 선택 해줍니다.

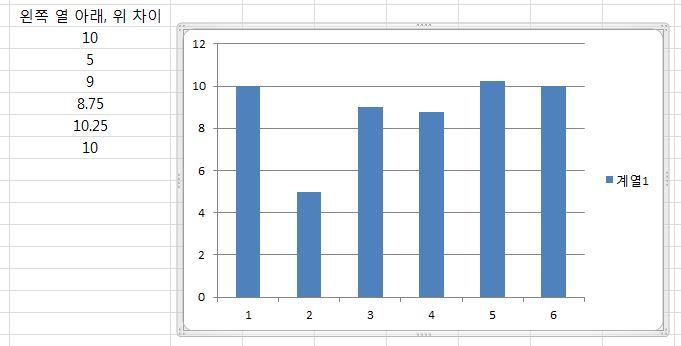

그래프가 아래와 같이 나오면 X, Y축 위치를 바꿔줘야 합니다.

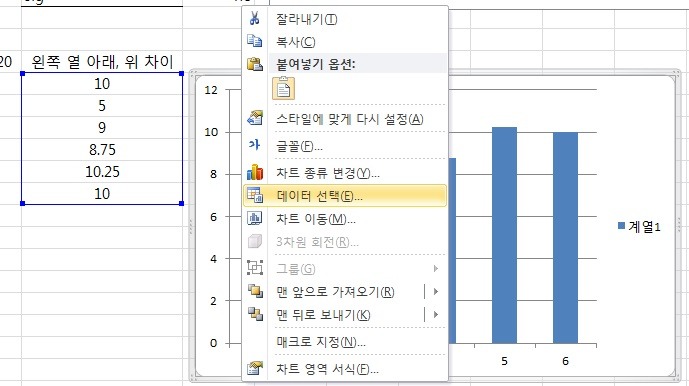

생성한 그래프 가장자리에서 마우스 오른쪽 클릭하고 데이터 선택 옵션을 선택합니다.

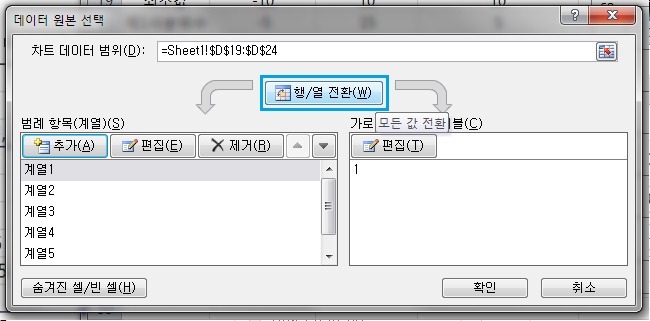

여기서 행/열 전환을 눌러서 계열이 범례 항목에 오도록 하고 확인을 누릅니다.

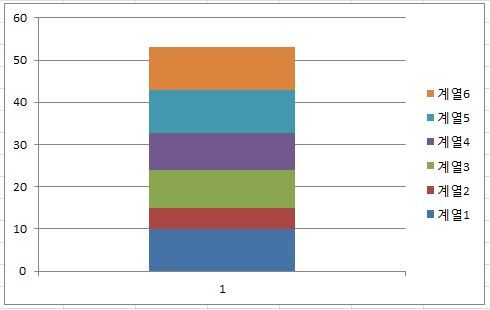

그래프가 이런 모양이 되면 정상입니다

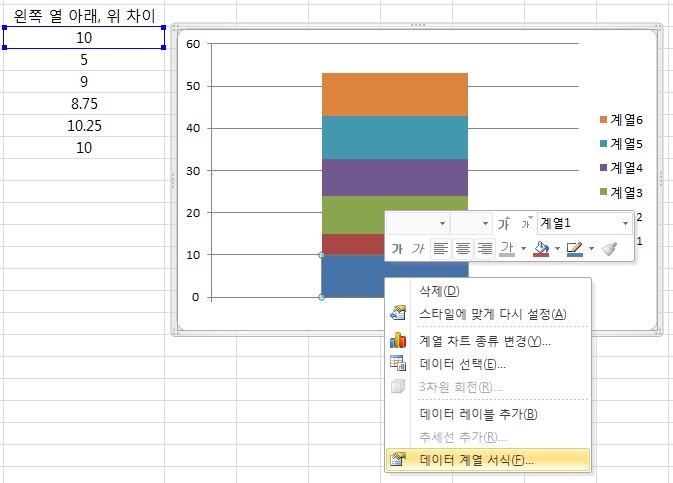

여기서 제일 아래에 있는 파란색 박스를 클릭하고 마우스 오른쪽 클릭을 한 다음 데이터 계열 서식 추가를 누릅니다.

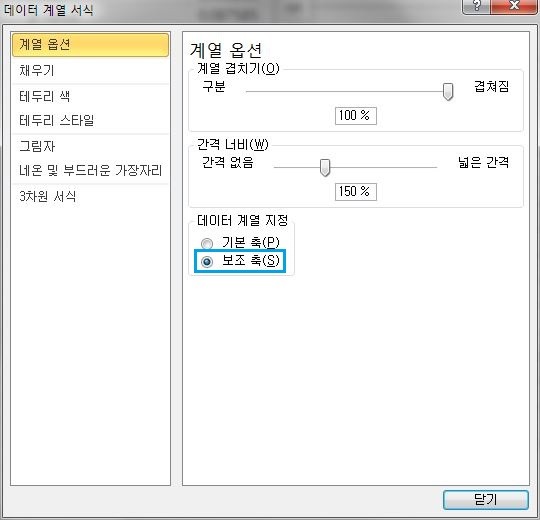

나오는 창의 데이터 계열 지정 옵션에서 보조 축을 선택하고 닫기를 누릅니다.

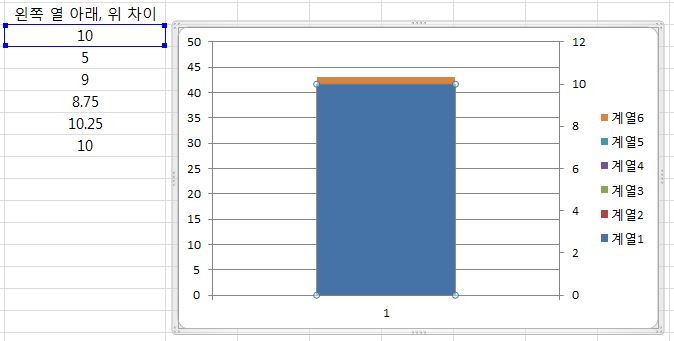

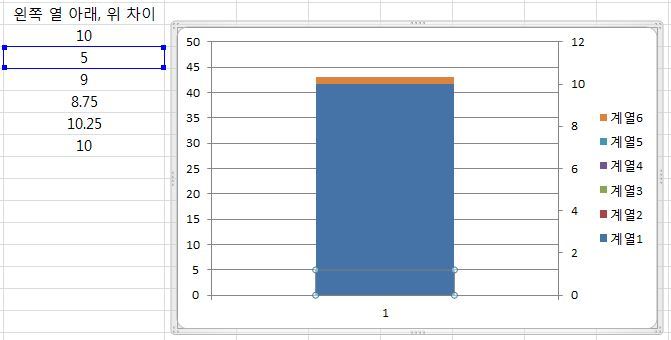

그러면 이렇게 파란색 박스가 커진 것을 볼 수 있습니다. 계열2, 계열3, 계열4, 계열5 박스도 마찬가지로 보조축으로 만듭니다.
파란색 박스로 가려서 마우스로 선택이 힘들면 키보드의 윗 방향 이동키를 눌러서 셀 간에 이동 가능합니다.
계열2를 선택한 모습입니다.

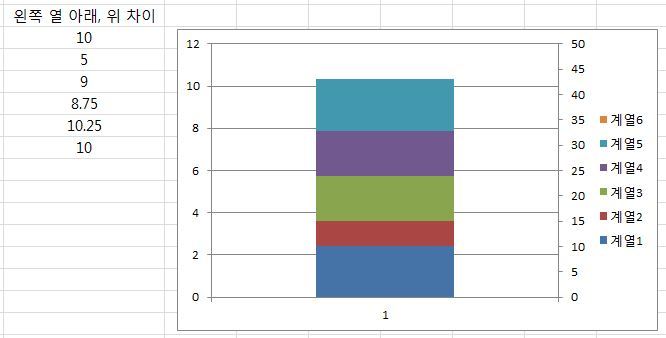

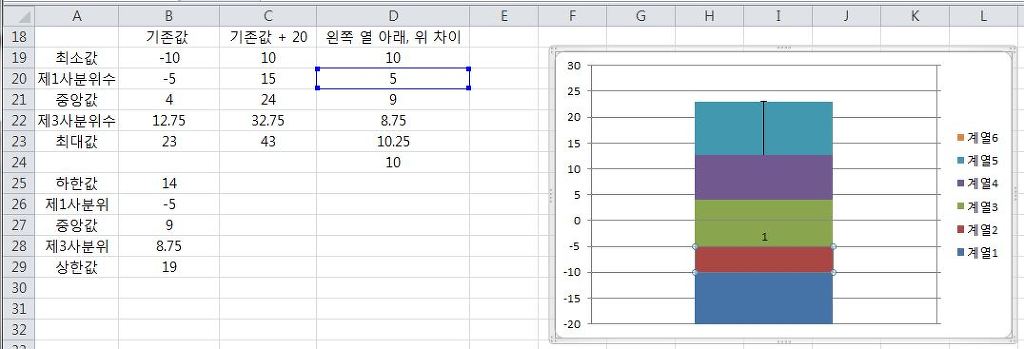

계열1 ~ 5의 박스를 모두 보조 축으로 하면 최종적으로는 이런 모양이 나옵니다.

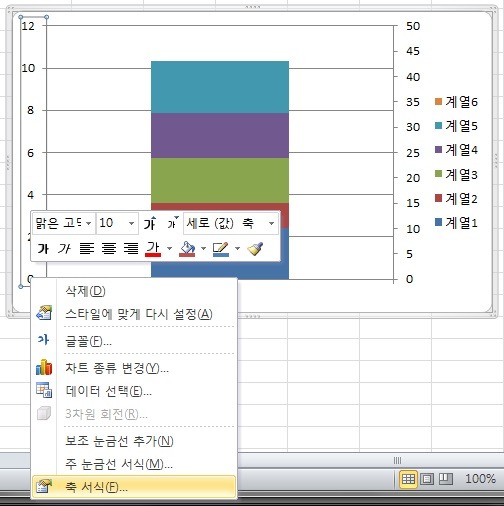

생성된 그래프에서 왼쪽 축을 박스 모양이 나오도록 선택하고 축 서식을 클릭합니다.

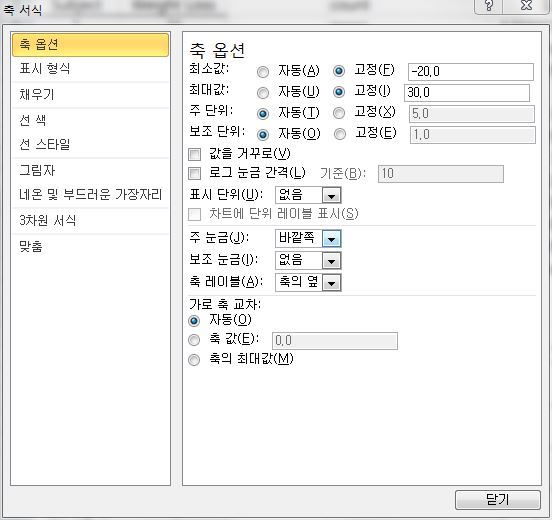

축 옵션의 최소값 옵션을 아까 엑셀 계산식에서 더해준 20에 - 기호를 붙여서 -20으로 설정합니다.
최대값은 (오른쪽 축 최대값 - 20)을 해서 30으로 설정합니다.

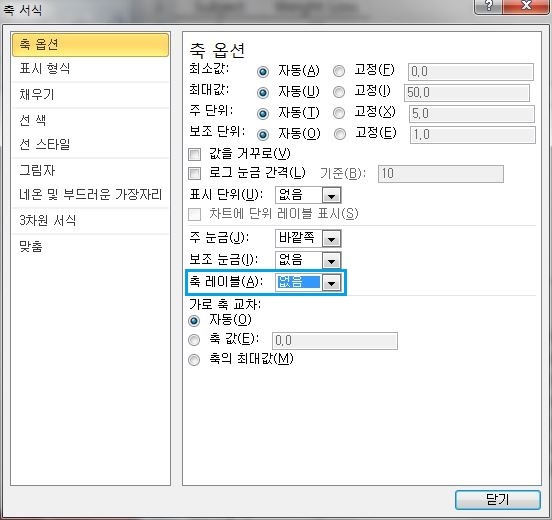

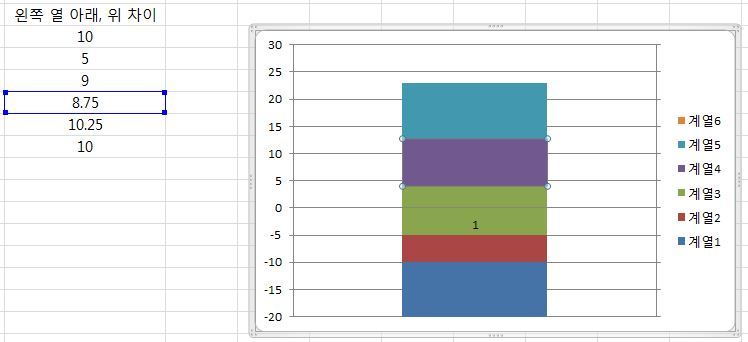

그러면 이런 화면으로 변하게 되는데 오른쪽 축을 왼쪽 축을 선택한 방식으로 선택하고 축 레이블을 없음으로 설정합니다.
그래프에서 계열3 박스를 선택하고 엑셀 메인 메뉴의 의 레이아웃 - 기타 오차 막대 옵션으로 들어갑니다.
표시 옵션에서 방향을 양의 값으로 설정하고 오차량 옵션의 사용자 지정 옵션에서는 값 지정 버튼을 클릭합니다.
나오는 창에서 양의 오류 값을 엑셀에서 계산한 최대값으로 설정하고 닫기를 누릅니다.

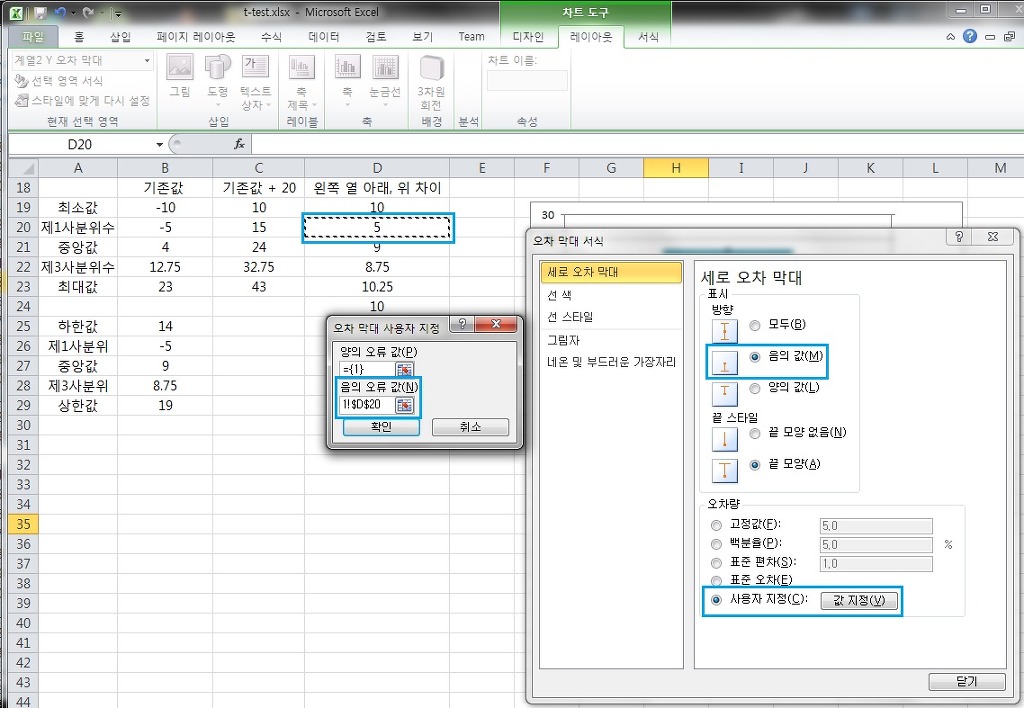

그래프에서 계열2 박스를 선택하고 엑셀 메인 메뉴의 의 레이아웃 - 기타 오차 막대 옵션으로 들어갑니다.
표시 옵션에서 방향을 음의 값으로 설정하고 오차량 옵션의 사용자 지정 옵션에서는 값 지정 버튼을 클릭합니다.
나오는 창에서 음의 오류 값을 엑셀에서 계산한 제1사분위수로 설정하고 닫기를 누릅니다.

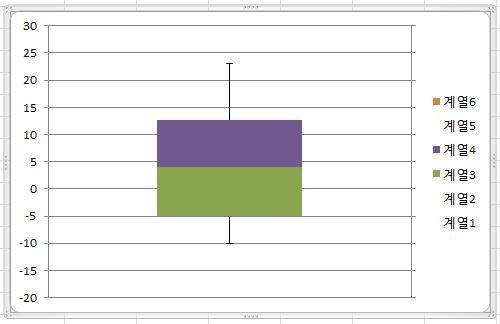

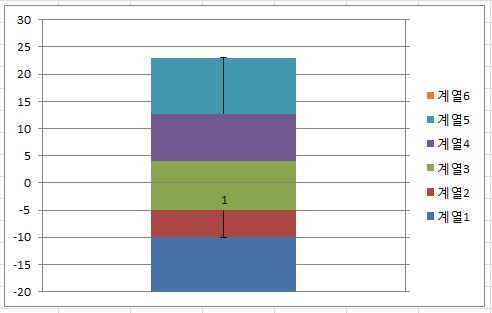

완료하면 아래와 같은 모양이 되는데 여기서 계열 3, 계열 4 박스를 제외한 나머지 박스는 채우기 없음을 통해
투명하게 하고 중간에 보이는 1이 적힌 박스는 삭제합니다.
데이터에 대한 boxplot이 만들어졌습니다.
----------------------------------------------------------------------------------------------

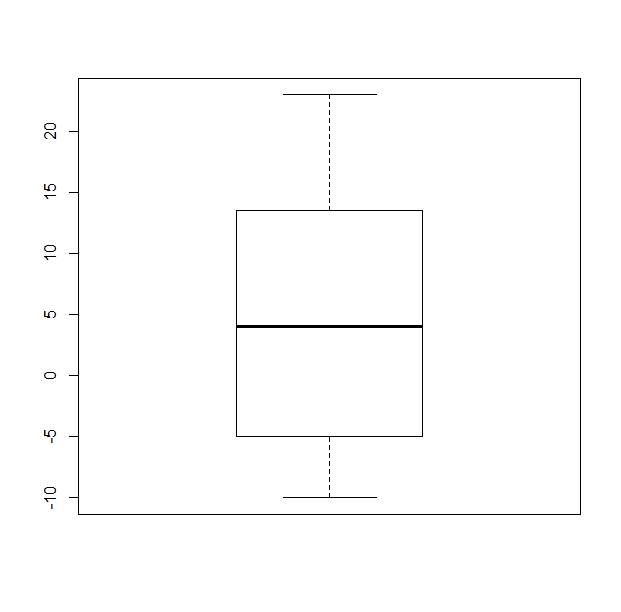

R에서는 아래와 같은 명령어로 그릴 수 있습니다.
data <- c(23, 15, -5, 7, 1, -10, 12, -8, 20, 8, -2, -5)
boxplot(data)
----------------------------------------------------------------------------------------------
summary 명령어를 사용해서 엑셀에서 계산했던 값들을 R에서도 볼 수 있습니다.
