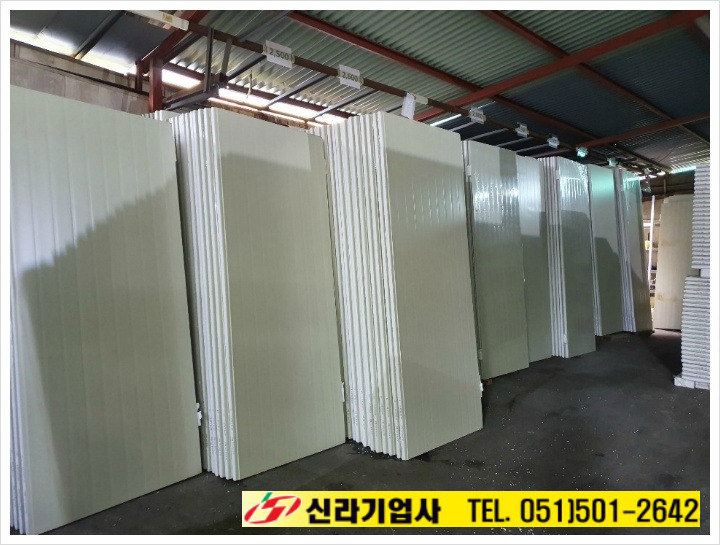

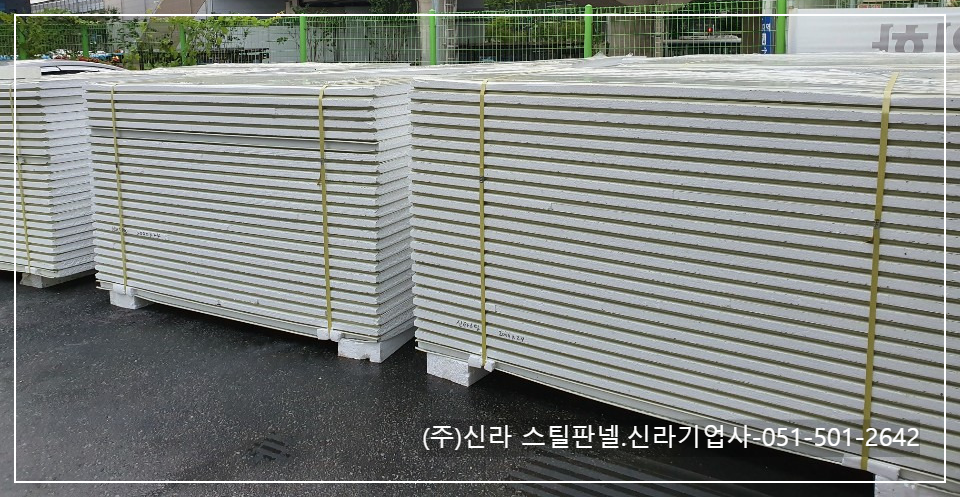

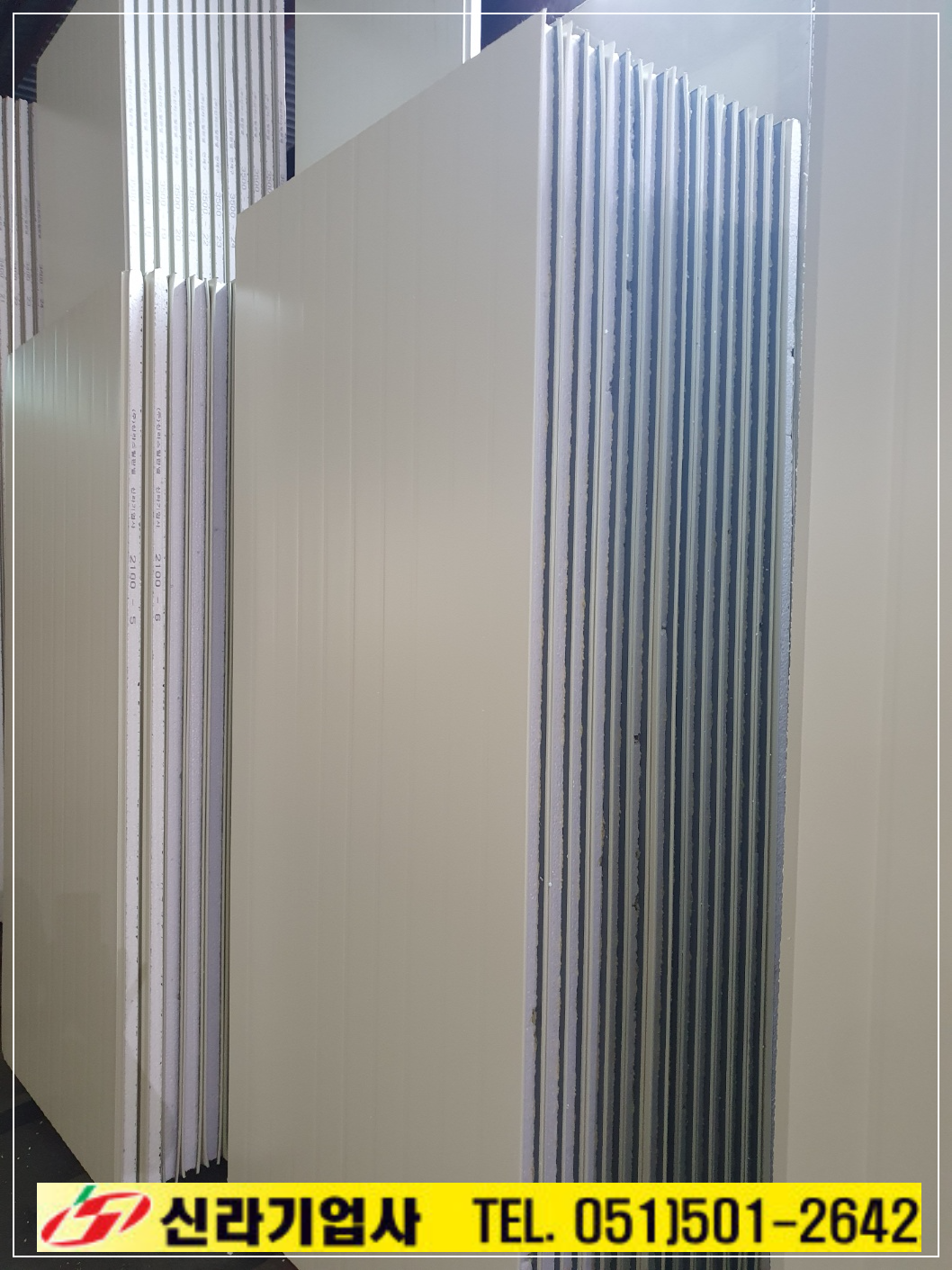

샌드위치 판넬

*  샌드위치 패널은 주로 건축 및 산업용으로 사용되는 경량의 다층 구조 재료로, 다음과 같은 특징과 종류가 있습니다.

◈ 주요 특징

*  경량성 : 두 개의 강판 사이에 단열재를 삽입하여 무게를 줄였습니다.

* 단열성: 단열재가 열전도를 막아 에너지 효율성을 높입니다.

* 내구성: 외부 강판이 부식과 외부 요소로부터 보호합니다.

* 유연성: 다양한 크기와 형태로 제작 가능하며, 설치가 비교적 간편합니다.

* 내식성: 외부 강판에 아연 도금이나 기타 방청 처리를 통해 내구성을 높였습니다.

◈ 주요 종류

* EPS (발포 폴리스티렌) 패널: 가장 경제적이고 널리 사용되며, 단열 성능이 우수합니다.

* PU (폴리우레탄) 패널: 높은 단열 성능을 제공하며, 특히 극한 환경에서도 효과적입니다.

* 미네랄 울 패널: 불연성 단열재로 화재에 강하고, 음향 흡수가 뛰어납니다.

* 스프레이 폼 패널: 현장에서 직접 발포하여 틈새 없이 완벽한 단열을 제공합니다.

◈ 사용 용도

* 건축 외벽 및 지붕재: 에너지 효율성을 높여 냉난방 비용을 절감할 수 있습니다.

* 냉동 및 냉장 창고: 낮은 온도 유지에 적합합니다.

* 산업 구조물: 기계실, 공장 등 다양한 산업 시설에 사용됩니다,

* 건축 리모델링: 리모델링하는 경우, 내부만 간단하게 개조하여 경제적으로 관리.

* 전원주택 및 건물 내부 칸막이, 사무실, 농막 등에 활용됩니다.

◈ 주의사항

징크 시공 방향: 샌드위치 판넬에 징크를 설치할 때는 가로 방향보다는 세로 방향으로 시공하는 것이 좋습니다.

고정 방법: 육각볼트를 사용할 때 캡을 사용하여 고정해야 합니다.

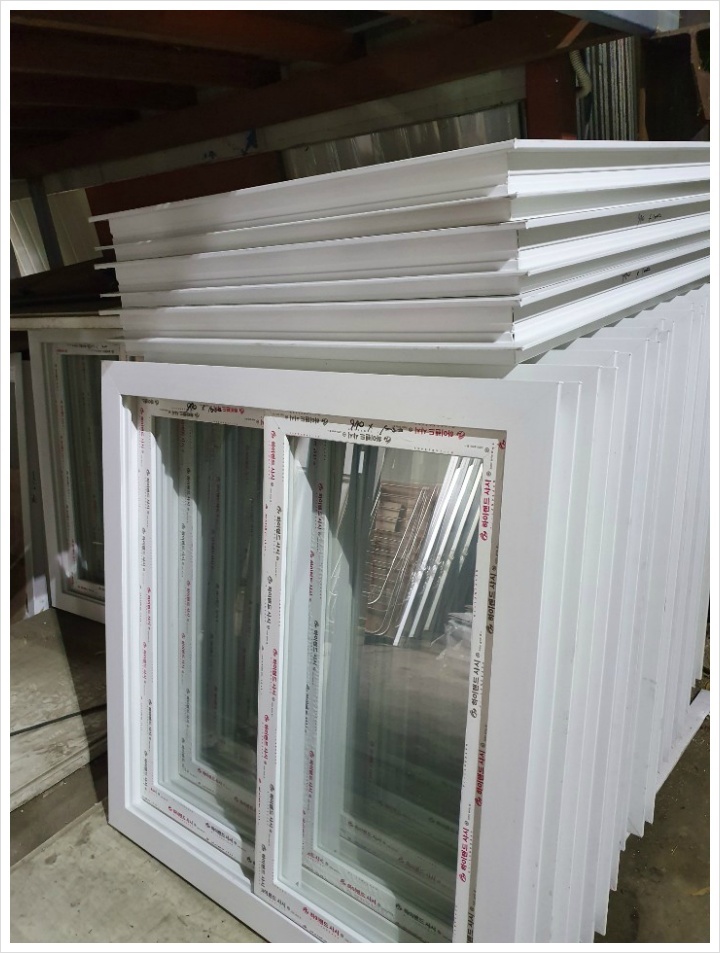

▣ 하이샷시 창문 (50T, 75T, 100T = 500×1000, 1000×1000, 1500×1000, 2000×1000, 600×600 기타 주문)

▣ 샌드위치판넬 부속자재 (스윙도어, 벽체캡, 지붕캡, 앤드캡, 크로샤, 육각 와셔붙이 스크루피스)

전 화 : 051-501-2642 051-504-4685~6

팩 스 : 051-501-2593

▣ 샌드위치판넬 후레싱

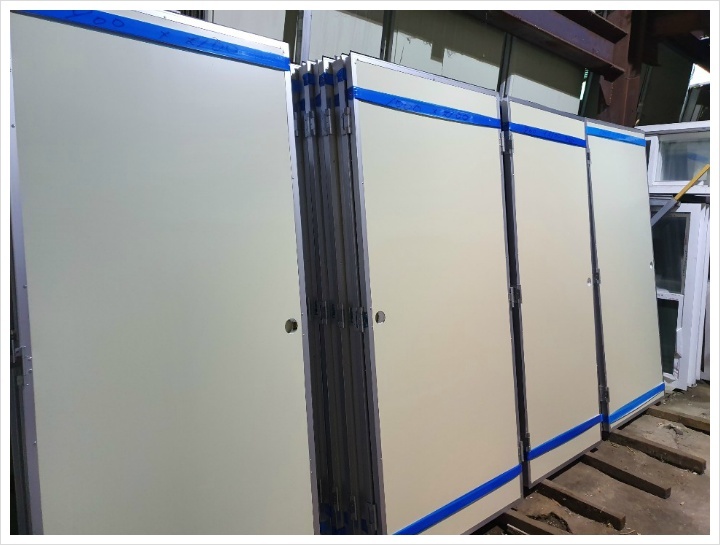

샌드위치 판낼용 도아

용 도: 사무실, 연구실, 전산실 등에 활용

규 격: 후렘 두깨-50,75,100 m/m

편개도아 = 800×1800, 900×2100, 100×2100 ,

양개도아 = 1800×2100, 2000×2100

(주) 신라스틸판넬 . 신라기업사

전 화 : 051-501-2642 051-504-4685~6

팩 스 : 051-501-2593

Home Page : http://www.shillasteel.kr/index.php

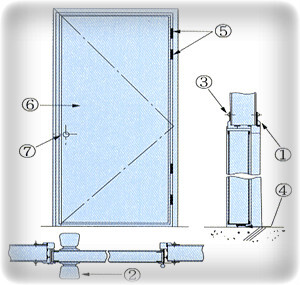

편개도아 = 800×1800, 900×2100, 100×2100

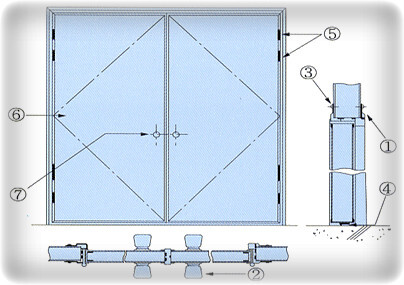

양개도아 = 1800×2100, 2000×2100

▲ ①알루미늄도어 프레임 ②도어록 ③브라인드리벳 ④가스켓 ⑤경첩 ⑥도어판넬 ⑦도어록고정홈

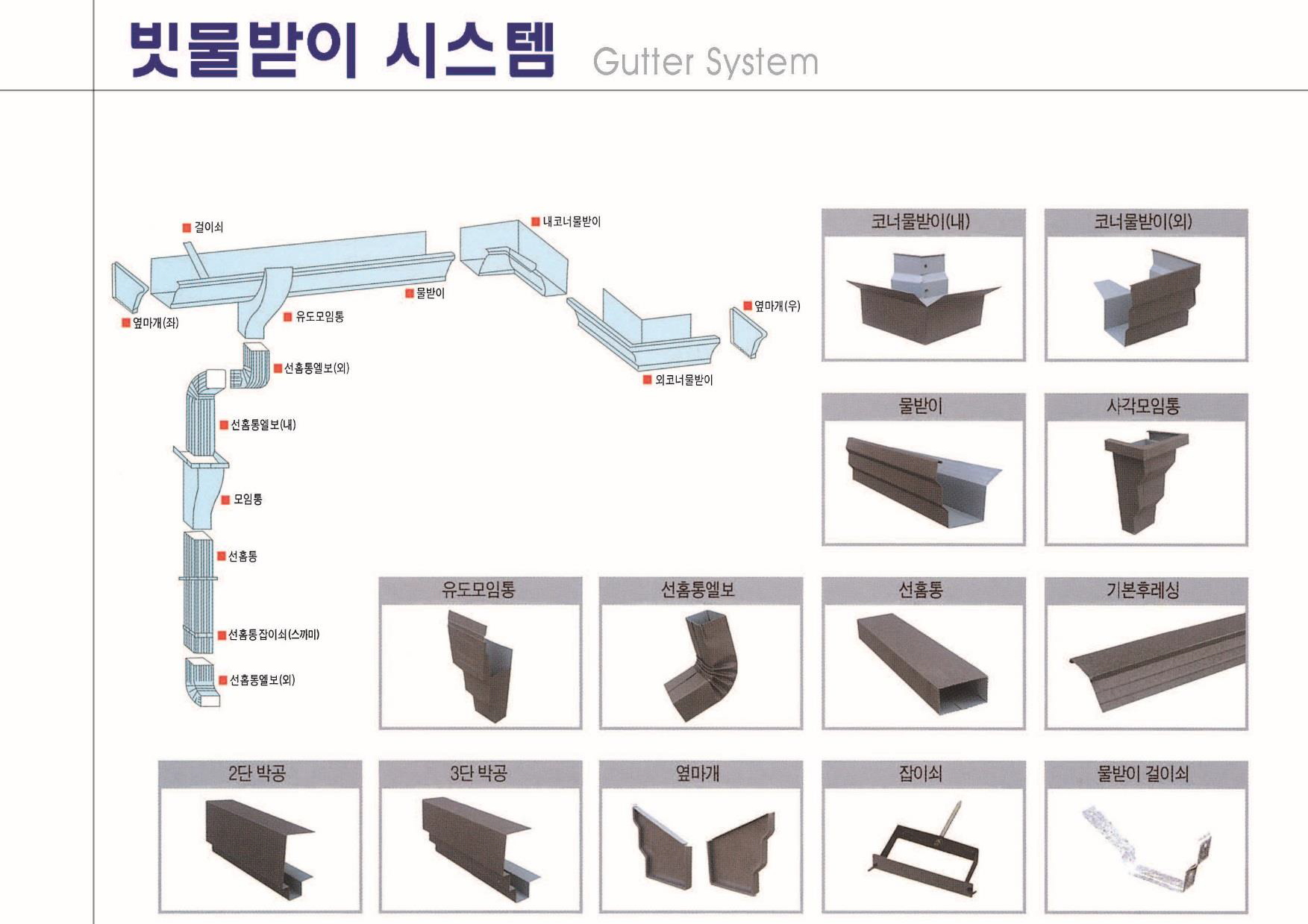

▣ 동색 물받이 부품 설명 및 시공 상세도

샌드위치 패널 시공 시방서

1. 일반 사항

• 1.1 적용 범위
  • 본 시방서는 건축물의 벽체, 지붕, 천장 등에 사용되는 샌드위치 패널의 시공에 적용한다.
  • 본 시방서에 명시되지 않은 사항은 관련 법규, 표준 시방서 및 제조업체의 시공 지침에 따른다.
• 1.2 관련 법규 및 표준
  • 건축법, 건축법 시행령, 건축법 시행규칙
  • 건축물의 피난·방화구조 등의 기준에 관한 규칙
  • 소방시설 설치 및 관리에 관한 법률
  • 한국산업표준 (KS) 관련 규정 (예: KS F 4721 건축용 철강제 벽판 및 지붕판)
  • 기타 관련 법규 및 조례
• 1.3 용어의 정의
  • 샌드위치 패널: 금속판재 사이에 단열재 (발포 폴리스티렌, 경질 우레탄 폼, 그라스울, 미네랄울 등)를 충진하여 일체화시킨 조립식 건축 자재를 말한다.
  • 지붕 패널: 지붕 마감에 사용되는 샌드위치 패널
  • 벽체 패널: 외벽 또는 내벽 마감에 사용되는 샌드위치 패널
  • 골 (Rib): 패널의 강성을 높이고 빗물 등을 효율적으로 배수하기 위해 표면에 형성된 돌출부
  • 겹침 (Overlap): 패널과 패널을 연결할 때 서로 겹쳐지는 부분
  • 씰링재 (Sealing Material): 패널 이음매, 접합부 등에 기밀 및 방수를 위해 사용되는 재료 (실리콘, 발포 폴리에틸렌 폼 등)
  • 접합재: 패널과 패널, 패널과 구조체 등을 연결하고 고정하는 볼트, 나사, 클립 등의 부속 철물
  • 후레싱 (Flashing): 지붕과 벽체, 개구부 주변 등 취약 부위의 방수 및 마감을 위해 사용되는 금속 부재
  • 처마돌림: 지붕 처마 끝부분을 마감하는 부재
  • 물받이: 지붕에 떨어진 빗물을 받아 배수하는 부재
• 1.4 시공 전 확인 사항
  • 시공 도면 및 시방서 확인: 패널 종류, 규격, 색상, 시공 방법, 접합 상세, 후레싱 상세 등 확인
  • 구조체 확인: 설치될 구조체의 수평도, 직각도, 강도 등 확인
  • 현장 조건 확인: 작업 공간 확보, 주변 환경 및 기상 조건 확인
  • 자재 검수: 반입된 샌드위치 패널 및 부속재의 규격, 수량, 품질, 손상 여부 확인
  • 안전 관리 계획 수립 및 작업자 교육 실시

2. 자재

• 2.1 샌드위치 패널
  • 종류: 지붕 패널, 벽체 패널 (심재 종류, 두께, 표면 형상 등 설계 도면 및 시방서에 따름)
  • 재질: 표면재 (아연도금 강판, 컬러강판 등), 심재 (발포 폴리스티렌, 경질 우레탄 폼, 그라스울, 미네랄울 등)
  • 규격: 폭, 길이, 두께 (설계 도면에 따름)
  • 색상 및 표면 마감: 설계 도면에 따름
  • 제조사 및 품질: 감독관의 승인을 받은 제품
• 2.2 접합재
  • 패널 연결용 볼트, 나사 (아연도금 또는 스테인리스 재질, 패널 두께 및 연결 방식에 적합한 규격)
  • 구조체 고정용 볼트, 나사 (구조체 재질 및 하중 조건에 적합한 규격)
  • 패널 클립 (필요시)
• 2.3 씰링재
  • 실리콘 실란트 (내후성, 방수성 우수 제품)
  • 발포 폴리에틸렌 폼 (패널 겹침 부위 밀실 마감)
  • 기타 지정된 씰링재
• 2.4 후레싱 및 기타 부속재
  • 재질: 칼라강판, 아연도금 강판 등 (패널 색상 및 재질과 조화되는 제품)
  • 형태 및 규격: 설계 도면에 따름 (지붕 용마루, 처마, 벽체 코너, 개구부 주변 등)
  • 처마돌림, 물받이, 홈통 등 (필요시)
• 2.5 보조재
  • 스페이서 (패널 간 간격 유지)
  • 백업재 (실링 작업 시 깊이 조절 및 접착력 향상)

3. 시공

• 3.1 시공 준비
  • 구조체 검사 및 청소: 패널 설치 면의 이물질 제거 및 수평, 직각 상태 확인
  • 먹매김: 패널 설치 위치 및 접합부, 후레싱 설치 위치 등을 정확하게 먹매김
  • 필요 장비 및 안전 장비 점검
• 3.2 패널 운반 및 양중
  • 패널 운반 시 손상되지 않도록 주의
  • 양중 시 안전 수칙 준수 및 적절한 장비 사용
  • 패널 보관 시 습기 및 변형 방지
• 3.3 패널 설치 (벽체)
  • 설치 순서 및 방향 확인 (일반적으로 하부에서 상부로)
  • 첫 번째 패널 정확하게 위치시키고 수직, 수평 확인 후 구조체에 임시 고정
  • 인접 패널 밀착시키고 겹침 폭 확인 후 접합재로 견고하게 연결 및 구조체에 고정
  • 패널 연결 시 씰링재를 적절하게 사용하여 기밀 유지
  • 개구부 (창호, 출입문 등) 주변은 설계 도면에 따라 보강 및 마감
• 3.4 패널 설치 (지붕)
  • 설치 방향 확인 (물 흐름 방향 고려)
  • 첫 번째 패널 정확하게 위치시키고 경사 및 처짐 방지하며 구조체에 임시 고정
  • 인접 패널 겹침 시 씰링재 시공 후 접합재로 견고하게 연결 및 구조체에 고정
  • 용마루, 처마, 골, 벽체 접합부 등은 후레싱을 사용하여 방수 및 마감 처리
  • 물받이 및 홈통 설치 (필요시)
• 3.5 패널 설치 (천장)
  • 천장 구조틀 (C형강, 각파이프 등) 설치 상태 확인
  • 패널을 천장 구조틀에 맞게 설치하고 접합재로 고정
  • 필요시 행거 등을 사용하여 처짐 방지
  • 조명, 설비 기구 설치 부위는 미리 타공 또는 보강
• 3.6 후레싱 설치
  • 후레싱 부위 청소 및 건조
  • 후레싱을 정확한 위치에 맞추고 겹침 부위 씰링 처리 후 접합재로 고정
  • 빗물 침투 방지 및 미관 향상에 유의
• 3.7 씰링 작업
  • 패널 이음매, 접합부, 후레싱 주변 등 필요한 모든 부위에 씰링재를 균일하게 도포하여 기밀 및 방수 처리
  • 씰링 작업 전 접착면 청소 및 건조
  • 백업재 사용 시 적절한 크기 선택 및 삽입
• 3.8 마감 처리
  • 시공 완료 후 패널 표면의 오염물질 제거 및 청소
  • 필요시 보호 필름 제거

4. 품질 관리

• 4.1 시공 중 검사
  • 패널 설치 위치 및 간격 확인
  • 패널의 수직, 수평 상태 및 평활도 확인
  • 접합부의 밀착 상태 및 겹침 폭 확인
  • 접합재의 체결 상태 확인
  • 씰링재 시공 상태 확인
  • 후레싱 설치 상태 및 방수 처리 확인
• 4.2 시공 완료 후 검사
  • 전체적인 마감 상태 및 외관 검사
  • 패널의 손상, 변형 여부 확인
  • 이음매 및 접합부의 누수 가능성 점검
  • 후레싱의 들뜸, 고정 불량 여부 확인
• 4.3 수정 및 보완
  • 검사 결과 불합격된 부분은 즉시 수정 및 보완

5. 안전 관리

• 작업 전 안전 교육 실시
• 작업 중 안전모, 안전화 등 보호구 착용
• 높은 곳 작업 시 안전 발판 및 안전대 사용
• 패널 운반 및 설치 시 안전 장비 사용 및 인력 확보
• 절단 작업 시 안전 장비 사용
• 작업 현장 주변 정리 정돈 철저
• 기상 악화 시 작업 중지

6. 기타 사항

• 본 시방서에 명시되지 않은 사항은 감독관의 지시에 따른다.
• 시공 중 발생되는 변경 사항은 감독관의 승인을 득해야 한다.
• 시공 완료 후 시공 상세도를 제출한다.
• 샌드위치 패널 제조사의 시공 지침을 준수한다.

참고: 위 시방서는 일반적인 샌드위치 패널 시공에 대한 내용이며, 실제 프로젝트의 특성 및 설계 도면에 따라 내용이 달라질 수 있습니다. 반드시 해당 프로젝트의 시방서 및 도면을 확인하시고, 감독관과 협의하여 정확한 시공 계획을 수립하시기 바랍니다. 특히 패널의 종류, 접합 방식, 후레싱 상세 등은 설계 도면을 우선적으로 따릅니다.
