| E.S.W(Electrode Slag Welding) 용접 방식에 관하여 (주)동우L&T |

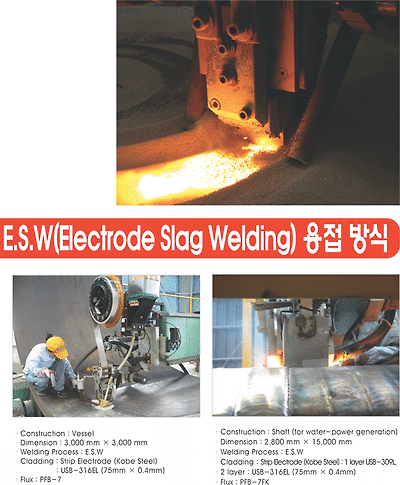

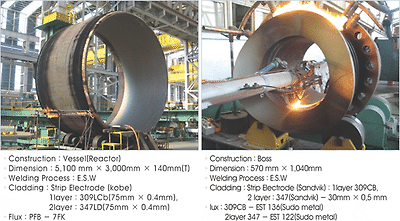

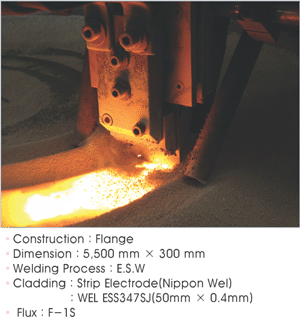

 고도의 성장을 발판으로 오늘날 현대화를 이룩하여 보다 편리하고 안락한 생활을 영위하고 있는 현재 우리들은 그 문명의 고마움을 인식하지 못하고 살아가는 것이 지금의 현실이다. 현재 편리하고 윤택한 삶을 살아가고 있는 우리에게 여러 가지 요소들이 작용하고 있고 또한 다양한 원인이 우리의 삶을 편안하게 보다 안락한 생활을 제공하고 있지만 그 중 결코 간과해서는 안될 기술이 바로 용접(Welding) 기술이라고 생각한다. 이는 본인이 용접에 관련된 분야에 종사하고 있어서가 아니라 엄연한 현실이다. 용접이 없는 산업화란 상상하기 조차 힘들다. 현재 우리나라의 수출을 주도하고 있는 조선, 자동차, 플랜트, 건설, 중공업,기계산업 을 비롯하여 원자력,항공산업 등 용접산업의 발달 없이는 우리 인류는 결코 편리한 생활을 영위 할 수가 없다. 미국 발 금융위기로 인하여 다소 경기가 침체한 국면이 지속되고 있지만 향 후 ESW 용접의주력 업종이라 할 수 있는 원자력 및 석유화학 플랜트의 전망은 현재 장미 빛 이라 할 수 있다. 아마 용접산업의 "블루칩" 이라 할 수 있다. 용접저널 2월호 표지사진 참조. 1. ESW(Electrode Slag Welding) 용접이란? 전기용융법의 일종으로 Arc 열이 아닌 Wire 또는 Strip 형태의 전극이 Slag 사이에 흐르는 전류의 저항열을 이용하여 용접하는 특수 용접법으로 보통 두꺼운 판과 후판 사이에 용접을 하고 또한 Strip 용접전극을 사용하여 Overlay(육성용접법)를 하기도 한다. 여기서는 Strip 용접전극을 사용하여 Overlay 용접에 관하여 다루기로 한다.  ⑴ 용접방식 용융된 Slag Pool 에 Strip 용접봉을 연속적으로 공급하는데 이 때 사용하는 Strip 용접전극의 크기는 두께0.4-0.5mm, 폭 25-120mm 의 Strip 용접전극을 사용하는데 주로 사용하는 형태는 0.4mm x 50mm(Japan) 와 0.5mm x 60mm(Euro type) 의 것이 주로 사용된다. ⑵ 용접원리 처음 Arc를 발생시킬 때 모재 사이에 공급된 Flux(용제) 속으로 Strip을 밀어넣고 전류를 통하여 순간적으로 Arc가 발생한다. 이 때 용접되는 원리는 Submerged Arc와 동일하다. 처음 발생되는 Arc가 꺼져버리고 저항열로 용접이 계속된다는 점에서Submerged Arc 용접과는 다른 점이라 할 수 있다. 처음 발생되는 Arc에 의해 용융된 모재와 용접Strip 용접전극 그리고 Flux가 화합하여 전기저항이 큰 용융 Slag를 형성하고 발생된 Arc 는 꺼지면서 Slag에 의한 저항열로서 용접이 계속 진행된다. ⑶ 용접전류 주로 정전압 특성을 갖는 대전류를 사용한다. 피 용접물은 Strip 용접전극의 두께와 폭 그리고 용접 모재의 두께에 따라 전류치는 600-2000Amp, 전압은 22-28Volt 정도를 사용한다. 용접전극(Strip) 은 Submerged Arc 와 동일한 것으로 사용되나 Flux(용제)는 SubmergedArc 와 완전히 다른 Flux를 사용한다. 참고로 ESW 용접에 사용되는 Flux는 12x65mesh 정도의 입자 크기의 것을 사용한다. ⑷ Magnet Steering Device(자력 조정장치) 이 장치는 ESW 용접에는 꼭 필요한 장치이다. 용접 효율을 극대화하고 Undercut 을 방지하여 불량을 줄여준다. 또한 용접 비드의 확장(60mm Strip Electrodes를 사용하면 약 67mm 정도의 용접비드가 형성)을 가져오고 오버랩되는 부위가 용접이 원활하게 하는 역할도 한다. ⑸ ESW 용접의 장점 ⑹ 장치의 구성 Manipulator: 보통 평균 크기는 4,000mm(높이) x 4,000mm(길이) 이상이어야 하고 특히 중요한 점은 End Road가 최소 200kg 이상이어야 원활한 작업을 이행 할 수 있다. ⑺ ESW Strip Electrodes 의 적용범위  ⑻ 용접재료 : Strip Electrodes와 Flux - 개발요망 제품 수년 전 까지 수입에 의존하던 Strip Head 를 국산화하여 특허를 출원 중(8건)이며 현재 제품의 성능은 수입품에 비하여 월등히 향상이 되었다. 그러나 현재 Strip Electrodes 와 Flux는 매년 수백억을 들여 전량 수입에 의존하고 있다. 이는 막대한 외화의 낭비를 초래하고 있으며 이는 용접봉을 전문적으로 생산하고 있는 기업들이 해결할 과제이다. 현재 한국은 조선업이 호황이다 보니 용접봉을 전문적으로 생산하는 기업들이 일반적인 제품에만 주력하고 있다. 그러나 조선업의 한계는 분명히 있고 또한 많은 수의 선박이 발주가 취소 되는 등 조선업종에도 불황의 그림자가 드리우고 있다. 앞으로 원자력산업, 석유화학 플랜트 등은 인류의 미래와 함께 할 산업이다. 국내 유수의 용접재료 메이커에게요구하고 싶은 것은 하루빨리 이 제품들을 국산화하여 외화를 절감하고 용접재료 수출 시장을 개척하여 고부가가치 산업에 동참하자는 것이다. ■ 문 의: (주)동우L&T ■ 주 소: 부산시 사상구 괘법동 산업용품유통상가 3동 129호 ■ TEL: 051-319-4381 ■ FAX: 051-319-2748 ■ http://www.dwweld.co.kr |
 |
|
