탱크 파괴에 대해 이야기하면 큰 총과 미사일이 떠오른다. 그러나 이 작업은 SFW(센서 융합 무기)라는 치명적인 무기를 사용하여 매우 독특한 방식으로 수행할 수 있다.
초기에 CBU-97 클러스터 폭탄 유닛으로 개발되었는데, 이는 유도되지 않고 높은 고도에서 방출될 때 상당히 부정확했지만 GPS 및 꼬리 유도 핀을 추가하여 수정 및 개선되어 매우 정확한 CBU-105가 되었다. 정밀유도탄. USAF의 탱크 파괴 정책은 다양한 플랫폼에 의해 투하되는 이 무기를 중심으로 한다.

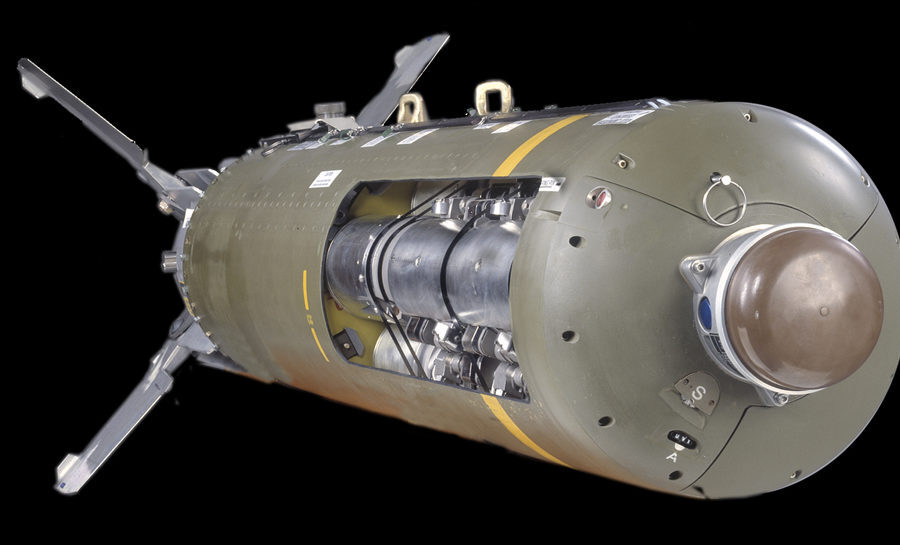

CBU-97은 10개의 BLU-108 하위 탄약을 포함하는 SUU-66/B 전술 탄약 분배기로 구성된다. 각 소탄에는 스키츠(Skeets)라는 하키 퍽 모양의 센서 융합 발사체가 4개 들어있다. 이들은 탱크, 장갑차, 트럭 및 기타 지원 차량과 같은 목표 차량을 감지하고 운동 에너지 관통기를 아래쪽으로 발사한다.
확산탄(擴散彈 / Cluster Bomb)
집속탄(集束彈) 또는 클러스터탄이라고 부르기도 한다. 군용기가 투하하는 항공 폭탄이 일반적이나 육군의 대포 혹은 다연장로켓이나 미사일로 발사하는 형태도 있다. 다만 포탄의 경우 구경이 빡빡하고 포신 압력을 견디기 위해 외피도 두터워 넣을 수 있는 자탄의 숫자는 적다.
구조는 간단하게도 화약을 넣는 곳에 수백 개의 자탄을 집어넣는 것이다. 산탄총 탄약중 파쇄탄의 거대화 버전이라고 하면 이해하기 쉬운데, 투하모기가 투하지점에 폭탄을 투하하면 일반 항공폭탄처럼 지면에 충돌 후 폭발하지 않고 낙하 도중 자탄을 사방으로 흩뿌리고 자탄들은 지상에 떨어져 광범위한 폭발을 일으킨다(일명 스틸 레인).
좀 더 효율적으로 폭탄을 쓰기 위해 만들어진 디스펜서 폭탄이란 종류도 존재한다. 이쪽은 폭탄 자체를 투하하지 않는 대신 전투기에도 탑재가 가능한 소형 폭탄창으로, 각 폭탄에 자탄이 들어가는 수백개의 튜브가 존재하며, 폭격시 폭탄창을 열어 다수의 자탄을 발사하거나 투하한다. 이러한 무기의 예로는 독일의 MW-1이 존재한다.
한 방으로 전차 40대 뚜껑 따기? F-15K에 15발 탑재 한 번 출격으로 북한군 전차와 장갑차 600대를 파괴한다는 CBU-105 열감지 정밀유도 확산탄 테스트 영상
유용원TV
2017년 미 네바다 사막에서 진행된 CBU-105 항공 투하용 대전차 확산탄 테스트 영상이다. CBU-105는 40개 정밀유도 자탄이 전차, 장갑차의 열을 탐지하여 장갑이 취약한 상단부를 공격하는 확산탄으로 우리 공군도 지난 2016년 실전 배치하기도 했다. F-15K에는 최대 15발을 탑재할 수 있는데 이론적으로 한 번 출격시 북한군 전차와 장갑차 600대를 파괴할 수 있다고 한다.
한 방에 탱크 40대도 때려잡는다는 감지신관무기 CBU-105 지능폭탄(SFW, Sensor Fuzed Weapon )의 실사격 영상이다.
이 무기는 대략 420 kg 정도 되는 폭탄 한 개를 투하해서 최대 40 개의 목표를 타격할 수 있어 대규모의 적 기갑 부대나 차량 부대를 공격하는 데에 매우 적합한 무기라고 할 수 있다. 한 번의 폭탄 투하로 다량의 탱크, 장갑차량, 군용 차량 등에 손상을 가할 수 있으며 한 개의 폭탄은 최대 15 에이커에 해당하는 지역을 폭격할 수 있다. 이 무기는 비유도식 폭탄인 CBU (Cluster Bomb Unit) - 97 이나 여기에 유도 장치 (Wind Corrected Munitions Dispenser guidance tail kit) 를 단 CBU - 105 내부에 Skeet 이라는 여러 개의 자탄을 장착한 무기이다. 40 개 Skeet 의 스캔 가능한 최대 면적은 460 X 150 m 라고 알려져 있다.
하지만 2016년, 백악관은 사우디가 CBU-105 집속탄을 이용해 인접 예멘 지역을 무차별 폭격한다는 인권단체들의 비난과 압력에 수출금지 및 생산중단을 결정했다. 어마어마한 위력만큼이나 실전에서 사용되기는 힘들 것으로 보인다.
CBU-105 SFW
SFW is a tactical area weapon used against massed stationary or moving armor and ground vehicles. The munitions dispenser contains a payload of 10 BLU-108 submunitions, each containing four skeet-shaped copper disks totaling 40 lethal, target-seeking projectiles. The skeet’s active laser and passive IR sensors can detect a vehicle’s shape and IR signature; if no target is detected, the warhead detonates at a preset time. Primary targets are massed tanks, armored personnel carriers, and other self-propelled targets.
SFW can be delivered from high altitude and in adverse weather. It debuted in combat in Iraq in 2003. DOD ceased cluster munition procurement in 2007 and has only employed the weapons in combat once since 2003.
CBU-105 was the only standard USAF cluster munition that met the less-than-one-percent failure rate previously mandated by DOD for use beyond 2018. DOD has since reversed course, retaining existing weapons for deterrence on the Korean Peninsula.
USAF is now testing the 2,000 lb-class Next Generation Area Attack Weapons (NGAAW) which replaces explosive submunitions with a high-fragmentation warhead, reducing the risk of unexploded munitions injuring noncombatants.
Contractor: Textron Systems.
First Flight: Circa 1990.
IOC: 1997.
Active Variant: •CBU-105. CBU-97 casing with Wind-Corrected Munitions Dispenser (WCMD) tail kit.
Dimensions: Length 7.7 ft, diameter 15 in.
Performance: Delivers 40 lethal projectiles over an area of about 500 ft x 1,200 ft.
Guidance: IR targeting in each warhead; INS (via WCMD tail kit predispersal) and GPS-data (via aircraft, prerelease).
Warhead: Shaped charge and blast fragmentation.
Integration: A-10C, B-1B, B-52H, F-15E; F-16C/D, (tested on MQ-9).
CBU-105 SFW 확산탄(擴散彈 / 집속탄)
SFW는 고정 또는 이동 장갑 및 지상 차량에 대해 사용되는 전술 지역 무기다.
탄약 디스펜서에는 총 40개의 치명적인 표적 추적 발사체를 포함하는 4개의 스키트 모양의 구리 디스크가 포함된 10개의 BLU-108 하위 탄약이 탑재되어있다. 스키트의 능동 레이저 및 수동 IR 센서는 차량의 모양과 IR 신호를 감지할 수 있다. 표적이 감지되지 않으면 탄두가 미리 설정된 시간에 폭발한다. 주요 목표는 대규모 탱크, 장갑차 및 기타 자주 목표물이다.
SFW는 높은 고도와 악천후에서 배달될 수 있다. 2003년 이라크 전투에서 데뷔했다. DOD는 2007년 집속탄 조달을 중단했고 2003년 이후 한 번만 전투에 무기를 사용했다.
CBU-105는 이전에 미 국방부가 2018년 이후에 사용하도록 의무화한 1% 미만의 실패율을 충족하는 유일한 표준 USAF 집속탄이었다.
미공군은 현재 2,000파운드급 NGAAW(Next Generation Area Attack Weapons, 차세대 지역 공격 무기)를 시험하고 있다. 이 무기는 폭발성 소탄을 고파편 탄두로 대체하여 비폭발 탄약이 비전투원에게 부상을 입힐 위험을 줄인다.
