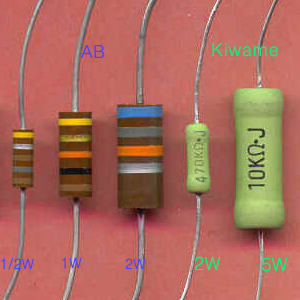

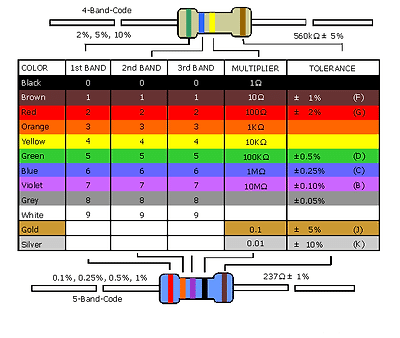

◈ 저항 구분 색 코드 저항기란 전류의 흐름을 억제하는(흐름을 곤란하게 하는) 기능을 가지고 있다. 회로도의 기호로는 으로 표시한다. 저항값의 단위는 ohm(Ω:옴)이 사용된다. 그리고, 1000Ω은 1kΩ(킬로옴), 1000kΩ은 1MΩ(메가옴)이라 부른다. 저항기는 크게 고정저항기와 가변저항기로 나누어진다. 그리고 사용하는 재료에 따라 탄소계와 금속계로 분류된다. 저항기를 사용하는 경우에 중요한 포인트는 저항값은 물론이거니와, 정격전력,저항값 오차가 있다. 정격전력이란 저항기가 견딜 수 있는 소비전력(W:와트)으로,전력은 전류의 제곱(I2)×저항(R)으로 구할 수 있으며, 이 이하로 사용하지 않으면 저항기가 열을 발생하게 되고 결국 타버리는 경우도 흔히 있다. 전자회로에서 흔히 사용되는 것으로 1/8W, 1/4W, 1/2W 등이 있다. 전자회로의 신호회로(미약전류)에서는 너무 의식할 필요없이 1/8W로 충분하지만,전원회로, 발광 다이오드의 전류제어용과 같은 저항기에는 생각보다 큰 전류가 흐르기 때문에 정격전력을 염두에 둘 필요가 있다. 저항의 색띠로 읽는 방법은 아래와 같으며 색상은 4가지 또는 5가지의 색띠를 가지고 있으며, 오른쪽 끝쪽 색띠는 정밀도를 나타냅니다. 첫번째 색, 두번째 색, 세번째색, 네번째색 (제1숫자) (제2숫자) (승수) (오차) 예를 들어 100k 저항일 경우 (5%급) 갈색, 흑색, 노랑색, 금색 (1) (0) (4 x 10,000 (10K) 5% 10옴짜리 10% 급일 경우 갈색, 흑색, 흑색, 은색 (1) (0) (0) (10%) 27K 짜리 5% 저항일 경우 적색, 보라색, 주황색, 금색 (2) (7) (3x 1,000 (1K) 5%
|
