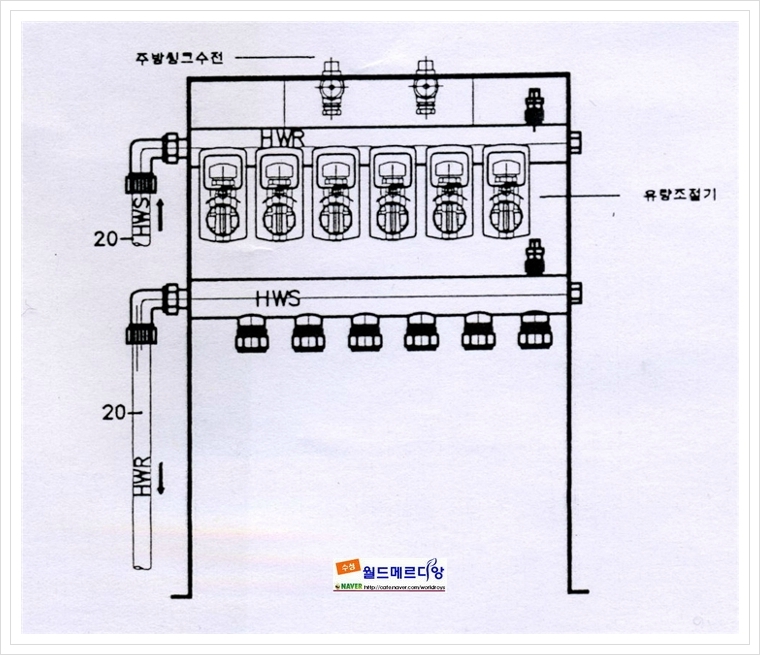

1. 온수 분배함(자동온도조절기 벨브-주방 씽크수전 주변에 설치)
* 온도조절기상 표기 기준
R1=거실, R2=현관 입구방(침실1), R3=안방 맞은편 방(침실2), R4=안방
* 자동밸브 순서(아래 도면 별브 순서 좌측부터~)
좌 1번 밸브=R2(침실1), 좌 2,3번 밸브= 거실, 좌 4 5번밸브=안방, 좌 6번밸브=침실2
ex) 온도조절기로 거실난방시 벨브(좌 2,3)이 Close ->Open되며 보일러 미가동시 Close됨

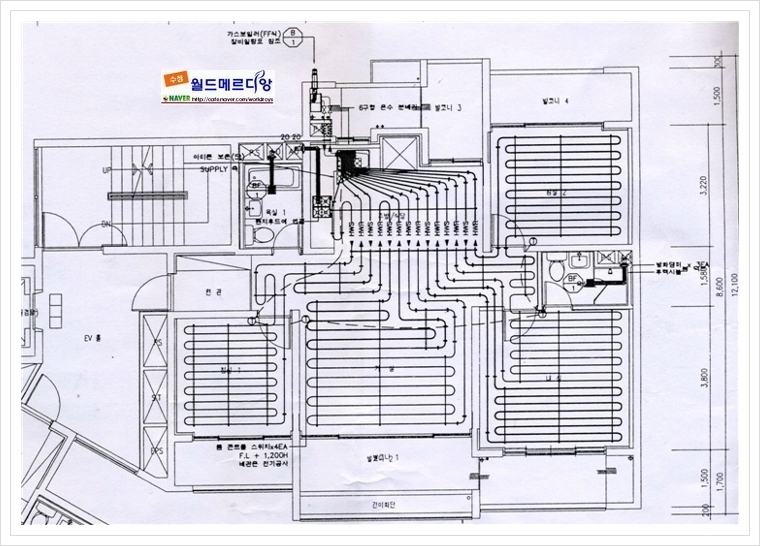

2. 난방 배관 포설도
