[이론강좌 34] 다이브 테이블

 내용과 사진/자료가 사전 협의없이 무단 복제, 전재 됨을 절대 금한다.

---

 다이브 프로파일

다이브 테이블은 한마디로 감압병을 예방하기 위해 제작된 것이다.
다이브테이블에는 질소의 흡수량을 제한하기 위해 각 수심별로 감압을 하지 않고 체류할 수 있는 시간을 정하고 있다.

보수적인 알고리즘의 NAUI 다이브테이블은  미 해군의 다이브테이블을 기준으로 사용하고 있다.

모든 다이버는 다이브테이블 사용교육을 통해 다음과 같은 것을 할 수 있어야 한다.

1. 모든 첫잠수 또는 재잠수 계획시 다이브 테이블을 보고 정확한 재잠수 그룹을 찾을 수 있어야 한다.

2. 재잠수시 정확한 조정된 최대 잠수시간(AMDT)을 계산 할 수 있어야 한다.

3. 재잠수시 최대잠수시간을 초과하지 않는 최소 수면휴식시간을 정확히 계산 할 수 있어야 한다.

4. 재잠수시 주어진 시간동안에 다이빙이 가능한 최대수심을 정확히 계산 할 수 있어야 한다.

다음그림은 예를 들어 1차 다이빙을 실시하고 5미터에서 3분간 감압정지후 수면에서 휴식을 취한 후 다시 2차 다이빙을 실시하는 가상 포로파일이다.

다음그림은 예를 들어 1차 다이빙을 실시하고 5미터에서 3분간 감압정지후 수면에서 휴식을 취한 후 다시 2차 다이빙과 3차 다이빙을 실시하는 것을 가상한 다이빙 프로파일이다.

이 프로파일중 체내 질소의 흡수와 배출이 어떻게 진행되는지를 노란색깔로 칠해 놓았다.

다이빙 수심과 시간에 비례하여 체내 질소 흡수량은 증가하고,  상승과 수면휴식중 질소가 체외로 배출되며,

재 잠수시 다시 체내 흡수되는 과정이 반복되는 그림임을 이해해야만 한다.

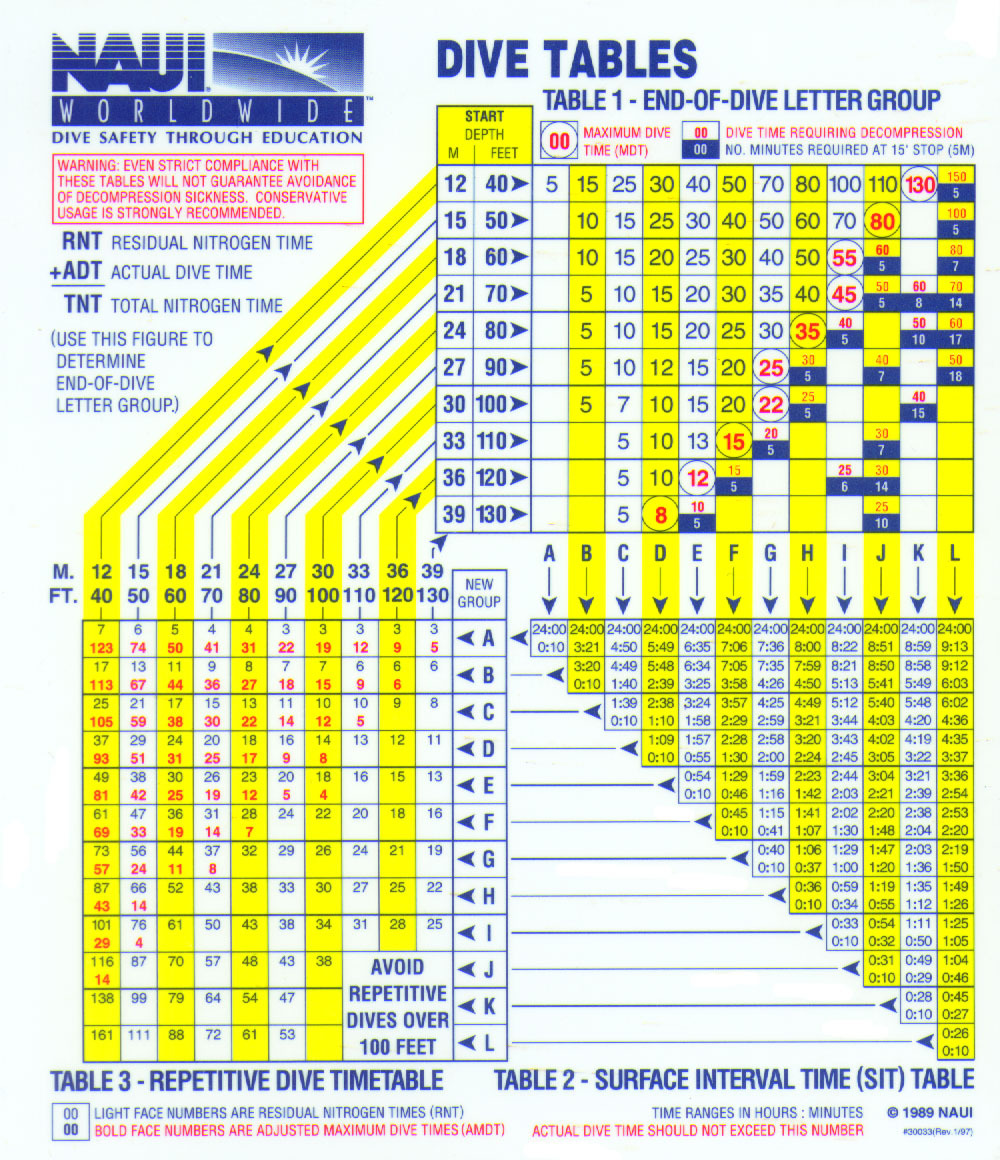

 NAUI 다이브 테이블

 다이브테이블의 용어

  1. 잠수일정 (Dive schedule) : 70'/40 = 70피트에서 40분간 잠수하였음을 뜻한다.

  2. 실제 잠수시간 (ADT: Actual Dive Time) : 수중에서 안전 감압정지시간을 제외한 전체 잠수시간

  3. 최대잠수시간 (MDT: Maximum Dive Time) : 감압정지를 하지 않고 어느 수심에서 최대로 머물 수

                                                                             있는 시간(각 수심별 오른쪽 동그라미속 빨간 숫자)
  4. 문자 군 (Letter Group) : 잠수 후 체내에 녹아있는 질소의 양을 영문자로 표기한 것

  5. 수면 휴식시간 (SIT: Surface Interval Time) : 두 잠수 사이의 휴식시간(최소 10분 이상이러야

                                                                              한다.)

  6. 재잠수 (Repetitive Dive) : 잠수한지 24시간이 경과하지 않은 잠수

  7. 잔류질소시간 (RNT: Residual Nitrogen Time) : 체내의 질소량을 어느 수심에서의 그와 상당한

                                                                                 시간으로 환산한 것
  8. 총질소시간 (TNT: Total Nitrogen Time) : RNT + ADT

  9. 조정된 최대 잠수시간 (AMDT: Adjusted Maximum Dive Time) : MDT - RNT
      어느 수심에서 재잠수시 감압정지없이 머물수 있는 최대시간

10. 안전 감압정지 (Precautionary Decompression Stop)
      모든 잠수후 15피트에서 3분간 안전을 위한 정지를 함
      이 시간은 실제 잠수시간(ADT)이나 수면 휴식시간(SIT)에 포함시키지 않는다.

11. 감압정지 (Repuired Decompression Stop)
      실제잠수시간(ADT)이 최대 잠수시간(MDT)을 초과하는 경우 15피트에서 정지하여야 할 시간

 다이브 테이블의 사용상의 일반규칙

  1. 최대상승속도  : 분당 30피트 (초당 0.5피트)보다 천천히 상승해야 한다.

  2. 테이블에서 숫자를 찾을 때 같거나 큰 숫자를 찾는다.

  3. 수심은 잠수중 도달한 가장 깊은 수심을 사용한다.

  4. 잠수순서는 깊은 곳에서 얕은 곳으로 진행한다.

  5. 40피트(12미터)보다 얕은 곳에서의 잠수는 테이블의 40피트를 사용한다.

  6. 테이블에는 10분의 휴식시간까지 나와있지만 10분 이하의 수면휴식후 재잠수는 이전 다이빙의 연속된

      다이빙으로 간주하여 시간을 합한다.

  7. 스포츠 다이빙의 한계 수심은 130 ft이다.  이 보다 더 깊은 다이빙은 테크니컬다이빙에서 다룬다.

  8. 수면 휴식시간이 24시간 이상 경과되었을 때에는 첫 다이빙으로 간주한다.

 다이브 테이블의 사용상의 특별규칙

  1. 다이빙이 끝날 때마다 상승중 15피트(5미터)의 수심에 정지하여 활동을 최소한으로 줄이고 3분 감압한다.

      이시간은 실제잠수시간(ADT)에 포함시키지 않아도 좋다.

  2. 감압을 해야 하는데 못하고 출수한 경우 (Omitted decompression) 휴식을 취하며 순수산소로 호흡한다.

      수분을 많이 섭취하며 감압병의 증상이 있나 잘 관찰한다.
      적어도 24시간 동안은 잠수하지 않는다. 감압병이라고 의심되면 재압 챔버로 간다.

  3. 잠수후의 비행기 탑승

      무갑압 한계내에서 다이빙을 했다면 최소한 12시간 동안 기다린다. 감압을 필요한 다이빙을 했다면 최소한

      24시간 경과후 비행기에 탑승한다. 높은 산에 올라가야 하는 경우도 비행기 타기를 적용한다.

  4. 1,000피트이상의 고도 잠수에는 사용할 수 없다

  5. 찬물이나 힘든 잡수를 했을 때는 다이브 테이블의 다음 칸의 잠수시간으로 계산한다.

  6. 만일 감압에 노출되었을 경우 테이블에 표시된 시간만큼 5미터에서 감압한다.

     윗쪽의 숫자는 총질소시간(TNT), 아래쪽의 숫자는 5m에서 감압해야 할 시간

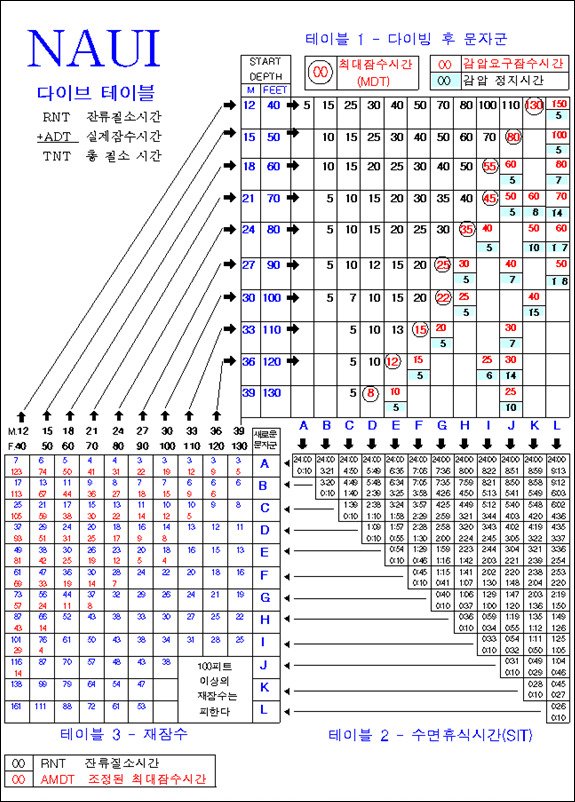

 다이브 테이블 사용법

 테이블 구성

1. 테이블 1 (Table 1) : 문자군(Letter Group)을 찾는다.
2. 테이블 2 (Table 2) : 수면휴식시간 테이블
3. 테이블 3 (Table 3) : 재잠수 테이블

 사용법

 최초 잠수시 감압이 불필요한(이하 무감압) 허용되는 최대잠수시간을 알고 싶을 경우

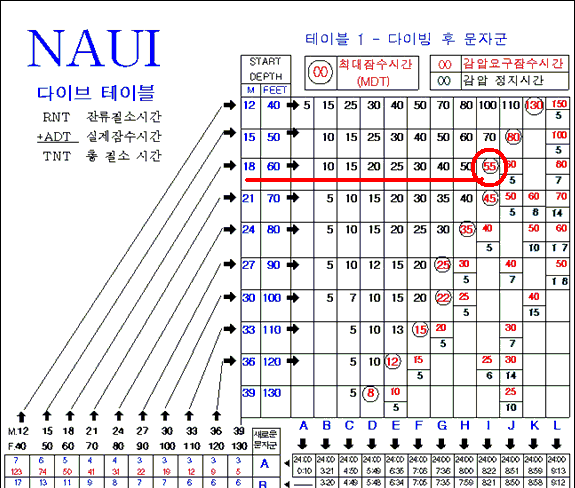

    예) 수심 18미터(60피트)에서의 무감압 한계 최대잠수할 수 있는 시간은 아래 그림과 같이 찾는다.

  최초 잠수시 18미터 수심에서 30분간 다이빙을 한 후 분당 9미터의 속도로 상승하여 5미터에서 3분간 안전감압후 수면에 도착하였을 때의 체내질소 문자군은?

 최초 잠수시 18미터 수심에서 30분간 다이빙을 한 후 분당 9미터의 속도로 상승하여 5미터에서 3분간 안전감압후 수면에 도착하였을 때의 체내질소 문자군은 F군이다.

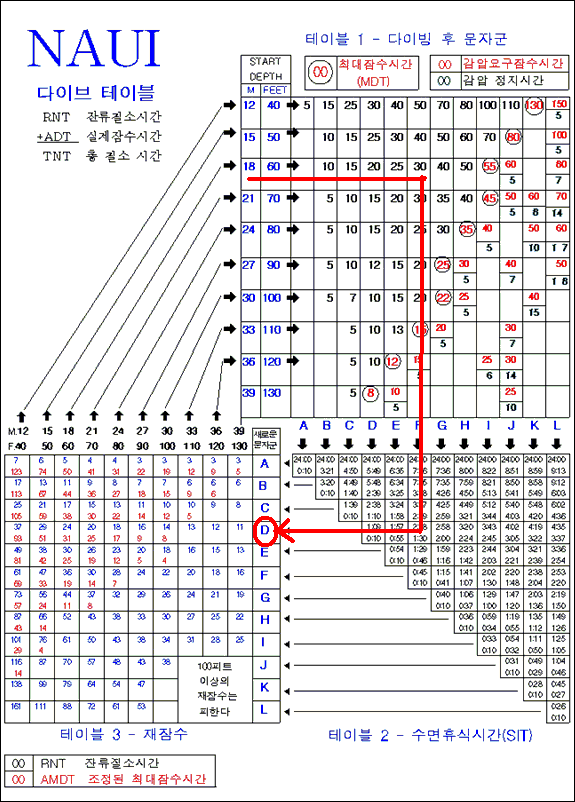

이 다이버가 수면에서 1시간 30분간 수면휴식을 취한 후의 체내질소 문자군은?

 최초 잠수시 18미터 수심에서 30분간 다이빙을 한 후 분당 9미터의 속도로 상승하여 5미터에서 3분간 안전감압후 수면에 도착하였을 때의 체내질소 문자군은 F군이다.

이 다이버가 수면에서 1시간 30분간 수면휴식을 취한 후의 체내질소 문자군은 D이다.(약간 체내 질소가 배출되었다.) 이 다이버가 15미터 수심에서 재잠수하려 한다.

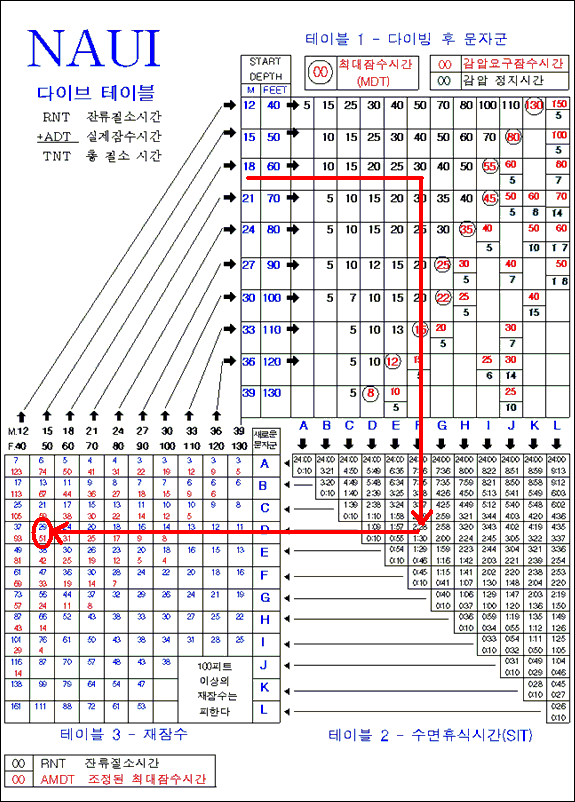

이 다이버의 RNT(잔류질소시간)과 AMDT는?

 최초 잠수시 18미터 수심에서 30분간 다이빙을 한 후 분당 9미터의 속도로 상승하여 5미터에서 3분간 안전감압후 수면에 도착하였을 때의 체내질소 문자군은 F군이다.

이 다이버가 수면에서 1시간 30분간 수면휴식을 취한 후의 체내질소 문자군은 D이다.(약간 체내 질소가 배출되었다.) 이 다이버가 15미터 수심에서 재잠수하려 한다.

이 다이버의 RNT(잔류질소시간)는 29분이며  AMDT(15미터에서의 무감압 최대잠수시간 80분 - RNT(29분) = 51분이다.

이 다이버가 15미터에서 실제로는 25분을 다이빙하고 정상적으로 상승하였다. 이 다이버의 체내 질소 문자군은?

 최초 잠수시 18미터 수심에서 30분간 다이빙을 한 후 분당 9미터의 속도로 상승하여 5미터에서 3분간 안전감압후 수면에 도착하였을 때의 체내질소 문자군은 F군이다.

이 다이버가 수면에서 1시간 30분간 수면휴식을 취한 후의 체내질소 문자군은 D이다.(약간 체내 질소가 배출되었다.) 이 다이버가 15미터 수심에서 재잠수하려 한다.

이 다이버의 RNT(잔류질소시간)는 29분이며  AMDT(15미터에서의 무감압 최대잠수시간 80분 - RNT(29분) = 51분이다.

이 다이버가 15미터에서 실제로는 25분을 다이빙하고 정상적으로 상승하였다. 이 다이버의 체내 질소 문자군은 G이다.

2번째 다이빙은 ADT(실제잠수시간)은 25분이지만 RNT(잔류질소시간)가 29분이었으므로 TNT(총질소시간)은

ADT+RNT = 44분이며(위 그림 녹색 표시부분),

15미터에서 44분은 표기가 없으므로 다음 숫자인 50분을 보아야 한다.

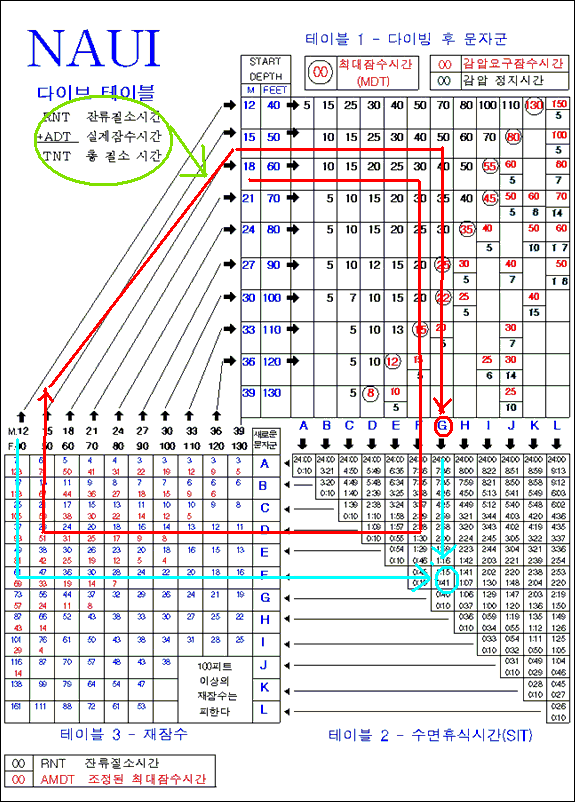

이 다이버가 12미터 수심에서 65분간 다이빙을 하려한다. 이 다이빙을 위해서는 수면에서 휴식시간을 최소 몇분을 가져야 할까?

 최초 잠수시 18미터 수심에서 30분간 다이빙을 한 후 분당 9미터의 속도로 상승하여 5미터에서 3분간 안전감압후 수면에 도착하였을 때의 체내질소 문자군은 F군이다.

이 다이버가 수면에서 1시간 30분간 수면휴식을 취한 후의 체내질소 문자군은 D이다.(약간 체내 질소가 배출되었다.) 이 다이버가 15미터 수심에서 재잠수하려 한다.

이 다이버의 RNT(잔류질소시간)는 29분이며  AMDT(15미터에서의 무감압 최대잠수시간 80분 - RNT(29분) = 51분이다.

이 다이버가 15미터에서 실제로는 25분을 다이빙하고 정상적으로 상승하였다. 이 다이버의 체내 질소 문자군은 G이다.

2번째 다이빙은 ADT(실제잠수시간)은 25분이지만 RNT(잔류질소시간)가 29분이었으므로 TNT(총질소시간)은 ADT+RNT = 44분이며(위 그림 녹색 표시부분),

15미터에서 44분은 표기가 없으므로 다음 숫자인 50분을 보아야 한다.

이 다이버가 12미터 수심에서 65분간 다이빙을 하려한다. 이 다이빙을 위해서는 수면에서 휴식시간을 최소 41분 이상 가져야 한다.

하늘색을 표시된 부분을 보면 재잠수 테이블의 12미터에서 내려와 65분을 다이빙 할 수 있는(AMDT) 곳을 찾아 오른쪽으로 가서 먼저번 다이빙 G그룹에서 내려온 곳과 교차하는 41분을 찾으면 된다.

이 다이버는 3번째 다이빙(12미터에서 65분)을 위해서는 최소 41분이상 쉬며 질소를 배출하여야 한다.

이런 방식으로 다이브테이블을 사용한다. 단, 춥거나 힘든 다이빙을 했을 경우에는 테이블1의 다이빙시간을 다음칸을 본다는 것을 명심해야 한다.

---
