가스보일러의 구조와원리

작성자yeun sun 06|작성시간13.01.02|조회수7,207 목록 댓글 1

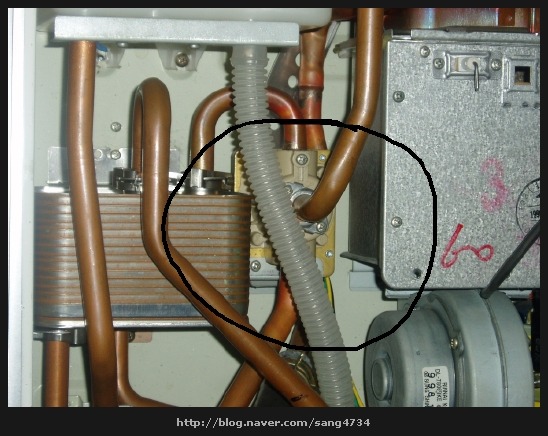

(5)헛불 방지장치

보일러 관내에 물이 흐르지 않을때나,물이 없을때 버너가 점화되면 연소기가 파손되거나 화재및 폭발 등의 사고가 발생하게 된다.

따라서 물이 있을때에만 가스 통로가 열리도록 한 장치 이다.

보통 수압에 의하여 작동되도록 하여 보일러의 물이통로에 물이 흐르면 다이어 프램을 밀어 다이어프램에 연결된 가스밸브가 밀려서 열리고 물이 흐르지 않으면 다이어 프램과 가스밸브가 원 위치로 돌아가 가스통로를 차단하는 수압자동가스밸브를 사용한다.





(6)과압방지 장치

보일러 배관내의 수압을 조절하는 안전 장치로써 0.3mpa(3kg/cm2)이 되면,난방수가 분출되어 보일러내의 과압을 방지 하므로 보호한다.





(7)풍압 스위치



배기가스가 배출되지 않거나 연통으로 역풍이 들어올때 또는 연소용 공기가공급되지 않거나 중단된 상태 일때 즉시 중단 시키는 안전 장치 이다.

만일 연소를 중단 하지 않고 계속 연소가 된다면 불완전 연소로 인한 폐가스 유출 등의 사고를 유발할수 있으므로 이러한 사고를 미연에 방지 하기 위해서 가스밸브를 차단하기 위한 신호를 보내는 기능을 가지고 있다.








물 교환 장치

(1)순환 펌프

보일러에는 난방용 온수를 각 실내로 순환시키기 위해 순환 펌프를 사용 되고 있다.

순환 펌프는 모터에 의해 임펠러를 회전 시켜 원심력에 의하여 물을 토출시키며,다음과 같이 3가지 종류가 있다

                       순환 펌프-----@캔로타  형

                                           @메카니컬  형

                                           @마그네틱   형


















귀뚜라미 순환 펌프


(2)팽창밸브
보일러내의 난방수는 온도 변화에 따라  그 체적이 증가하게되며, 이로 인하여 보일러내에 압력변확 생기게 된다.
즉 물은 열을 가하면 체적이 증가 하며,같은 비율로 밀도는 작아 지게 된다. 팽창 탱크는 팽창된 물의 양을 위하여 설치 한다. 이는 시스턴 탱크(개방식)와 팽창탱크(밀폐식)로 나눌수 있다.

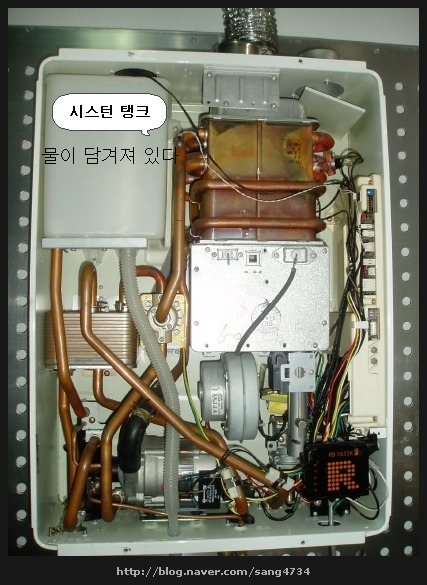

@시스턴 탱크
가스보일러의 난방수는 보일러를 사용하지 않을때에는 수온이 5~20도 전후이지만 난방 사용시에는 고온이 되기 때문에 물응 팽창하고 압력은 증가한다.
시스턴탱크는 물의 팽창된 양을 흡수하기 위하여 부착되어 있다. 또한 시스턴 탱크는 이외에도 다음과 같은 기능을 수행하고 있다.

난방수 온도가 상승하면 배관내에는 공기가 기포가 되어나오기 때문에 이것을 분리한다.
난방 계통에 물을 공급한다.  따라서 시공기준에 명시된 바와 같이 온돌 높이보다 1m 이상 높게 설치 하여 일정압력이 걸리게 하여야 한다.









@팽창탱크

팽창 탱크는 압력 변화를 흡수 하여 난방수의 압력을 일정하게 해주는 역할을 한다.
구조는 내싣 처리된 철판으로 되어 있는데 탱크 내부에 다이어 프램으로 분리되어 이루 어진 질소 실이 있어(질소 충전 압력 0.7~1kg/cm2정도) 압력 변화에 대한 완충역할을 한다.
다이어 프램 방식은 한쪽은 질소 가스가 봉입되어 있고  다른 한쪽은 난방수를  흡수하게 되어 있다.
이와 같이 팽창 탱크를 쓰는 이유는 다음과 같다.
운전중 장치내의 온도상승에 의한 팽창 압력을 흡수하고,온수 온도를 유지한다.
팽창한 물의 배추을 방지하여 장치의 열 손실을 막는다.
장치를 가동 하지 않을 경우에도 일정 압력을 유지 하여 물의 누출등에 의한 장애와 공기의 침입을 방지한다.

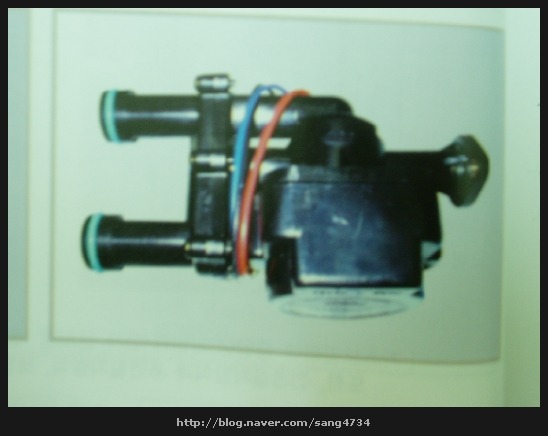

@삼방 밸브(온수 난방 변환 밸브)

삼방밸브는 들어 오는 유체를 두 방향으로 보낼수 있는 밸브이다.
보일러에서는 난방중에 온수를 사용하게 되면 ,삼방 밸브에 의하여 난방 공급을 차단하고 온수를 우선 공급하게 된다.






















@유수 감지기
온수 배관의 물흐름 상태를 감지하여 보일러 기능을 선택(난방,온수)제어 하는 스위치 역할을 하는 것으로 기계식과 전자식 2종류가 있다.

@과압 안전 밸브
주로 스프링식 안전 밸브를 설치하며,물배관의 내의 압력이 상승(주로 0.3mpa)하면 밸브가 열려 압력을 낮추어 주는 역할을 한다.
과압 안전 밸브는 팽창탱크가 설치되는 밀폐식 보일러에 설치되어 있다,

@급 .배기 장치
강제 배기식및강제 급배기식방식의 가스보일러에서 열교환기를 통과한 배기 가스를 실외로 배출 시키는 방법으로 다음과 같은 방법이 있다.

1)배기팬을 이용한 배기 방식
이방식은 연도 위에 설치한 배기팬을 이요하여 열교환기를 통과한 배기 가스를 강제로 흡입하여 연도 밖으로 불어내는 구조 이다.
배기팬은 보일러 연도 위 또는 연도와 연소실이 연결되어 있는 부분에 장착한다.


2)연소용 송풍팬을 이용한 배기 방식
이방식은 모터의 회전으로 공기압을 만들어 가스와 공기를 혼합시켜 버너로 공급한 후 버너에서 연소된 배기가스를 거쳐서 연통까지  강제로 불어내는 방식이다.
이 방식은 연소용 송풍팬을 가스 보일러 몸체내에 설치한다.
