온수를 얻는데 전기를 사용하지 않는 비전기(非電氣) 오두막 목욕탕입니다.
온수를 얻는 주 에너지원은 태양열이며, 보조 에너지원은 장작(나무, 폐종이쓰레기..)입니다.
보조 에너지원인 장작은 태양이 없는 흐린날에만 사용합니다.

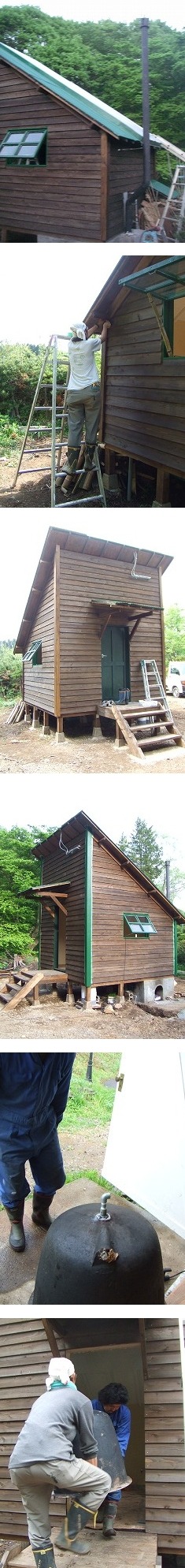

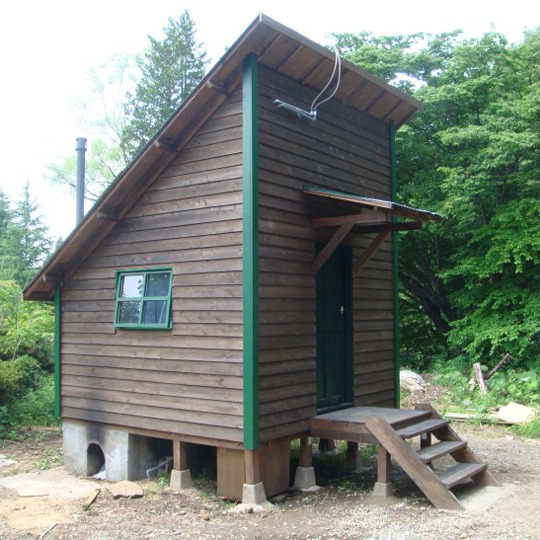

이 오두막 목욕탕은 2010. 5월, 일본 토치기켄(栃木県)의 모 공방(工房)에서 비전기(非電氣) 프로젝트의 일환으로 지어졌습니다.

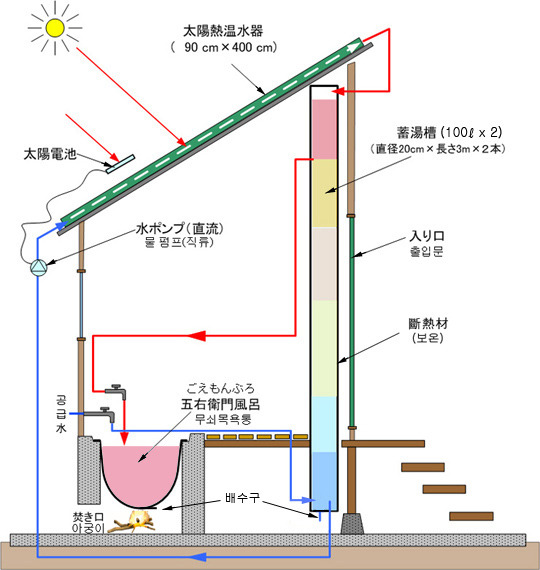

비전기(非電氣) 오두막 목욕탕의 구조
▲ 경사지붕의 방향은 낮동안 햇볕이 잘 드는 정남향이 좋다. (개방회로방식의 강제순환형 태양열 온수시스템)
아주 추운 겨울밤에는 집열판 내부 및 배관에 있는 물이 동결될 우려가 있으므로 물을 빼 준다.
(물빼기관은 집열판 하부에 설치 및 ball v/v부착, 순환펌프 상,하단의 배관에도 ball v/v 하나씩 달아준다.)

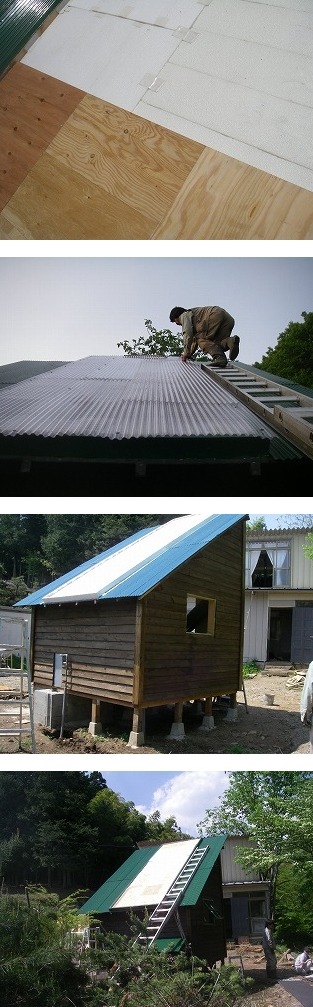

▲ 지붕경사도는 겨울철 태양의 정오고도각이 낮기 때문에 집열효율을 높이기 위해 가능한 급경사(40도 이상)로 한다.
각 지역의 위도에 따라 지붕경사도는 달라질 수 있으나 국내에서는 큰 차이가 없다. (아래 참고글 참조)

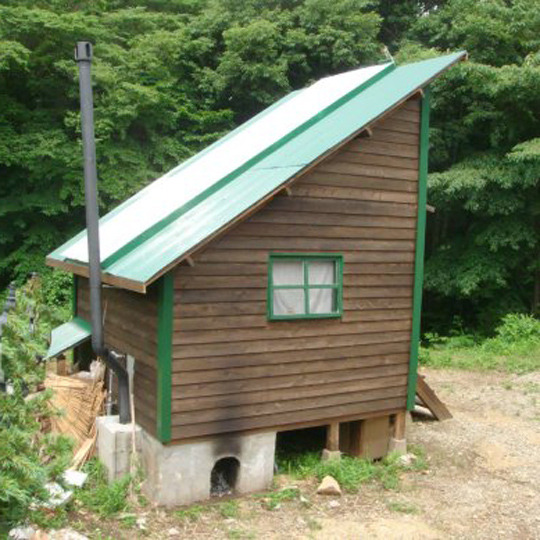

▲ 위의 경우, 굴뚝이 태양열 집열판을 가릴 수 있기 때문에 굴뚝위치 조정이 필요.
(아궁이 바깥에도 포집Hood를 씌우고 굴뚝에 연결하면 불길에 의한 거슬림을 방지할 수 있슴)

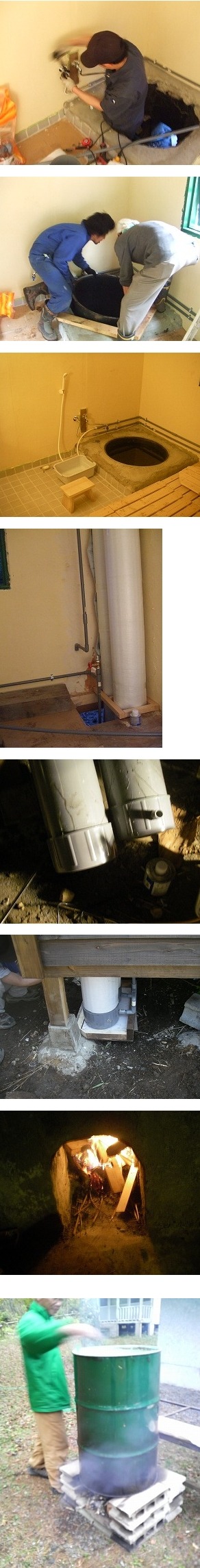

▲ 무쇠목욕탕 대신 드럼통 욕조도 가능 (내구성 저하)
