지붕에 대한 저의 탐구는 점점 더 깊어갑니다.
그놈의 스치로폼 없이 좀더 싼 자재로 지붕 단열 시공을 할 수는 없을까?
이 궁금중에 대한 해답이 반사단열재를 이용한 단열입니다.
어느 정도의 방수도 되고 단열도 되니 일석 이죠라 할 수 있습니다.
타카로 쉽게 시공할 수 있고 이음매 부분은 호일테이프로 붙이면되는 등 작업성 또한 좋습니다.
참 얇은 반사단열재로 단열 효과를 높이려면 공기층을 반드시 두어야 한다네요.
두겹으로 공기층을 사이에 두고 깔기도 한다고 합니다.
아래 자료가 영문으로 되어 있지만 몇 단어만 알면 그림과 함께 금방 이해됩니다.
SuperQuilt -> 반사단열재 제품명 / Insulation -> 단열
Rafter -> 서까래 / Purlin-> 마룻대 (서까래 위에 가로로 놓이는) / Beam -> 장선, 보
Membrane -> 피막, ~~ 포 , breather Membrane -> 타이벡(Tyvek과 같은 투습방수포)
Tiling -> 기와 붙이기, 천장 마감재 고정하기
Batten -> 지붕에 까는 살대나 상(보통 개판 위에 각재로 기와나 슬레이트 올리기 위해 틀을 짜 올린 것) 등 여러가지 뜻으로 쓰임. counter Batten은 판재형태?? Tiling Batten은 격자틀 모양의 기와를 고정시키기 위한 각재틀(상)
Slate -> 스레트 지붕...할 때 그 스레트, 원래는 점판암, 석판이란 뜻 보통은 석면 스레이트를 말함.
Tile - > 보통 기와를 이야기 합니다.
Plasterboard -> 천장 마감판 (서까래를 가려버리고 천정을 마감하는 경우 사용하는 판재)
sarking Board -> 일명 개판이라 할 수 있죠. / Sarking Felt -> 개판대신 부지포 등 천을 깔 때, Roofing Felt -> 아스팔트 방수포 Foil Tape - > 은박 호일 테입 아시죠? / min -> 최소한..적어도
Close Boarding -> 꽉 죄게 판깔기 / Staple -> 일명 타카질이라 할 수 있죠.
Gutter -> 빗물받이 홈 / Flashing -> 빗물막이 금속판 / Rooflight -> 천창
Fascia - > 지붕 테두리
요놈이 SuperQuilt (일명 반사단열재)

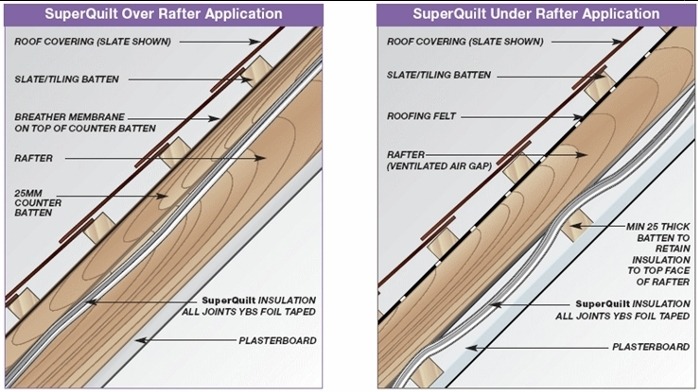

아래 서까래 지붕 구조에 개판이나 합판 얹는 경우
투습방수지(Breather Membrane)를 사용할 지 아니면 아스팔트방수포(Roofing Felt)를 사용할 지는 지붕 구조상 별도의 통기구조(틈새)가 확보되어 있을 경우는 아스팔트 방수포를 별도의 통기구조가 확보되어 있지 않을 경우는 투습방수지를 사용하는 듯 합니다.

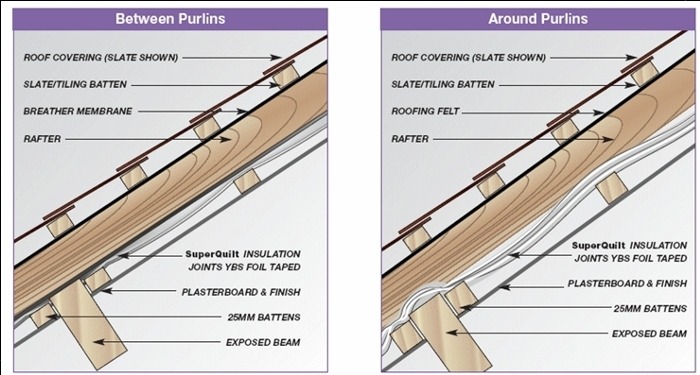

아래 가로 마룻대 지붕 구조의 경우는 조금 다릅니다.
투습방수지(Breather Membrane)를 사용할 지 아니면 아스팔트방수포(Roofing Felt)를 사용할 지는 단열재가 주요 지붕 구조재 마룻대, 보, 서까래를 감싸고 있어서 지붕 이하 실내의 내기와 차단하고 있다면 투습이 필요 없으므로 아스팔트 방수포를 사용합니다. 단열재가 주요 지붕구조재의 일부를 제외하고 감싸고 있어서 지붕 이하 실내 내기에 노출된(열교현상이 일어날 수 있는) 경우는 노출된 부분을 통해 습기가 흡수되고 다시 배출될 필요가 있으므로 투습방수지를 사용합니다.

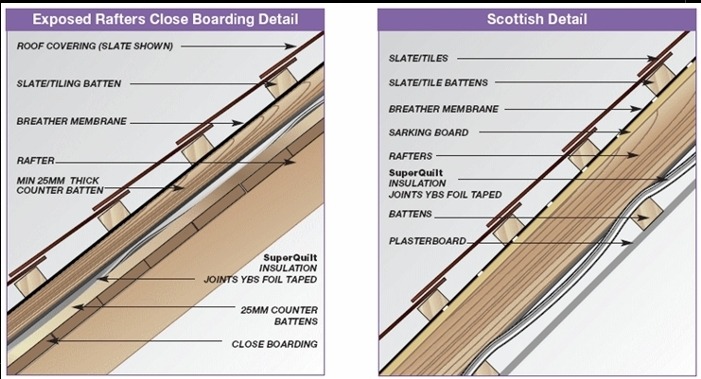

서까래 지붕 구조 경우 (위의 서까래 구조 경우와 뭐가 다른 지 아직 발견 못함)

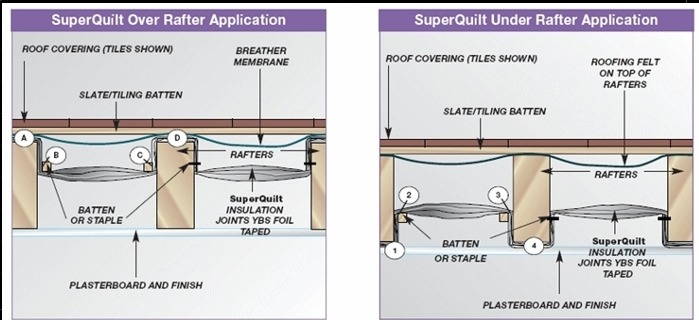

단면도, 서까래나 보를 반사단열재로 감싸는 방법 설명

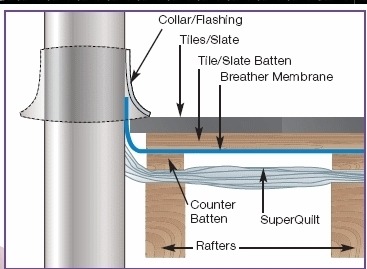

통기구 주변 반사단열재 시공 방법
굴뚝 부분 반사단열재 시공 방법

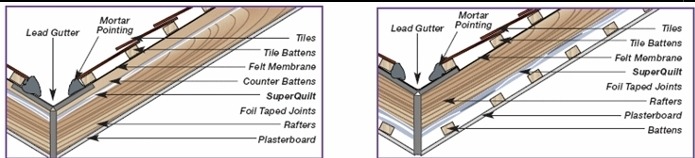

지붕골 부분 시공 방법

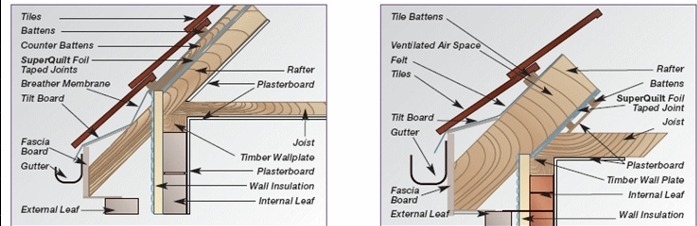

처마 부분 통기구 개방 및 반사단열재 시공 방법

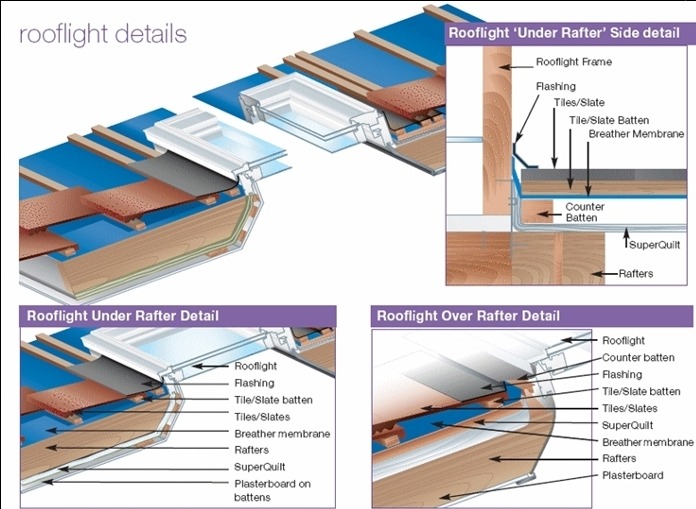

천창 부분 단열 시공 방법
일반적으로 건축 현장에서 하는 시공방법과 유사하기도 하지만 경우에 따라 섬세한 차이가 있네요.
하옇든 지붕은 어렵네요.
지붕구조, 단열, 방수, 방습, 결노방지, 통기, 방풍, 벽체 연결 등등
아 갈길은 멀어라....~~
