지오데식돔 주택 설계과정 따라하기

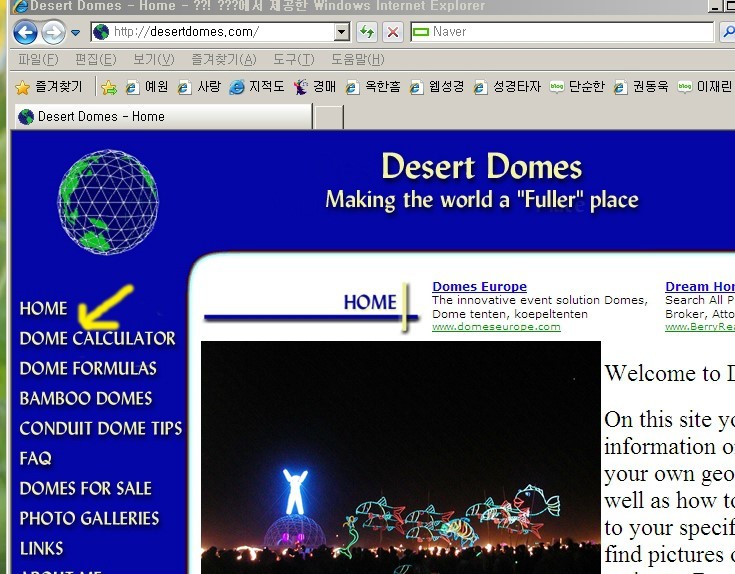

1. http://desertdomes.com/ 홈페이지에 들어갑니다.
홈페이지가 나타납니다. 그러면 노란 화살표 표시인 < DOME CALCULATOR >누릅니다.
2. 그러면 다음과 같은 화면으로 바뀝니다.

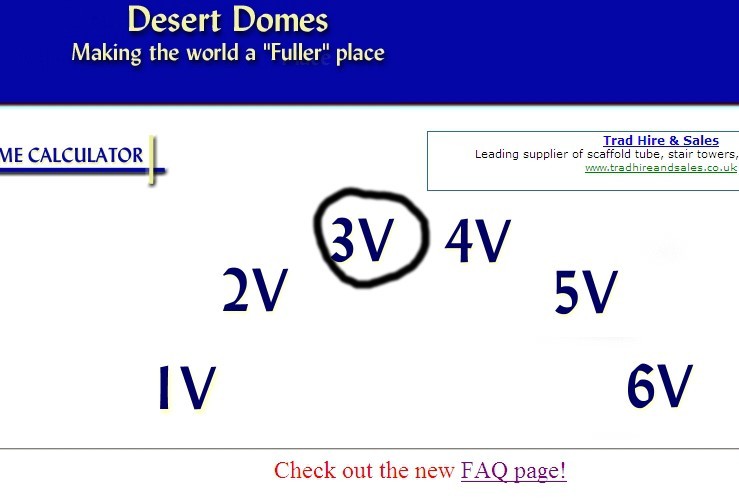

여기에서 < 3V > 를 누릅니다. (보통 돔 주택은 다 이 3V식 돔입니다. 4V, 5V는 텐트용으로 더 동그랗게 만들고자 할 때의 모양과 계산식입니다.
3. 그러면 다음과 같은 계산하는 프로그램이 나옵니다.

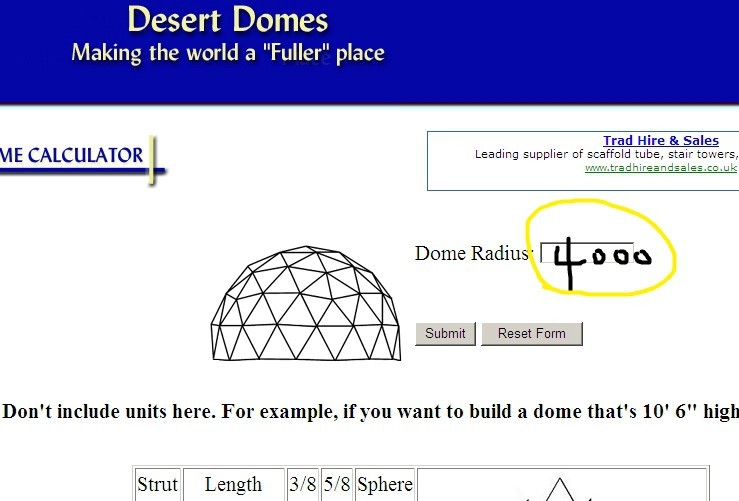

먼저 Dome Radius 의 칸 안에 제가 4000 이라고 반지름의 숫자를 써 넣습니다. 여기서 4000은 mm로 계산한 반지름의 길이입니다. (원하는 숫자를 써 넣으면 됩니다.) 그리고 < Submit > 를 누룹니다.

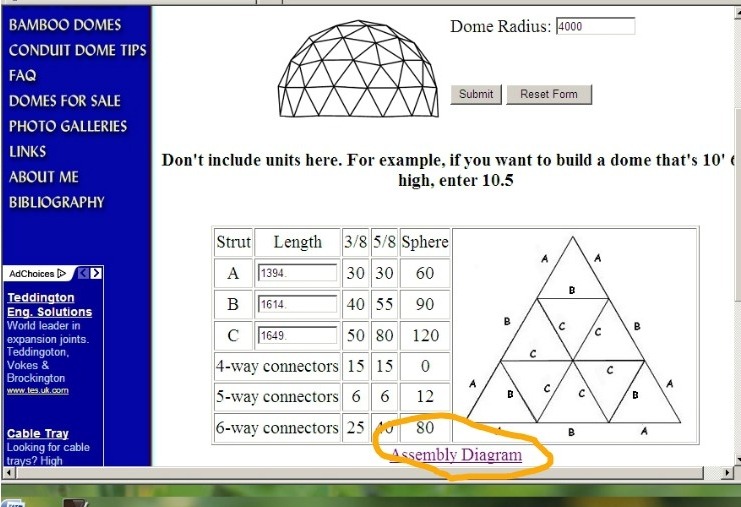

4. 그러면 아래와 같이 계산이 나옵니다.
A 막대길이가 1394mm 이고 B 막대길이가 1614mm 이고 C 막대길이가 1649 입니다. 이 세 종류의 막대기를 서로 연결하여 돔을 만드는 것입니다. 그 갯수가 오른편 3/8 이라는 항목 밑에 써 있습니다.

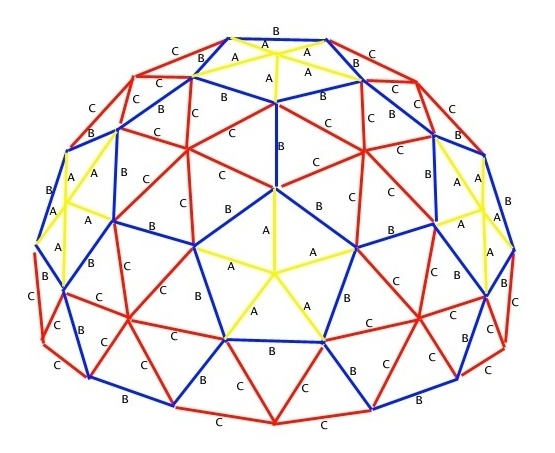

A가 30개 B가 40개 C가 50개이고 연결 커넥터 4구 짜리가 15개 5구 짜리가 6개 6구 짜리가 25개입니다. 이대로 준비하셔서 조립하면 돔이 나옵니다. A,B,C 막대가 파이프든, 2*6 짜리 구조목이든 선택하면 됩니다. 밑에 노란색 원( Assembly Diagram )을 누르면 A,B,C 막대가 어떻게 구성되어야 하는지 자세한 설계도가 나옵니다.
5. 위의 그림을 보고 A,BC 의 길이로 준비한 구조목이나 파이프를 4,5,6 구의 커넥터로 연결하면 돔이 완성됩니다. 뼈대가 완성되는 것이고 그 위에 osb 합판이나 철판을 대고 안에다 단열재를 넣고 마감하면 돔 주택 외벽이 완성되는 것입니다. 이대로 지어도 되고 맨 밑의 크기대로 한 1-1.5미터 아래로 단을 세우고 그 위에 이 돔을 얹으면 좀더 모양이 나오는 주택이 됩니다. 보통 돔 주택은 다 그렇게 짓습니다. 그래야 현관문도 자연스럽게 나오고 그러면 내부에 2층을 올리기가 좋습니다.

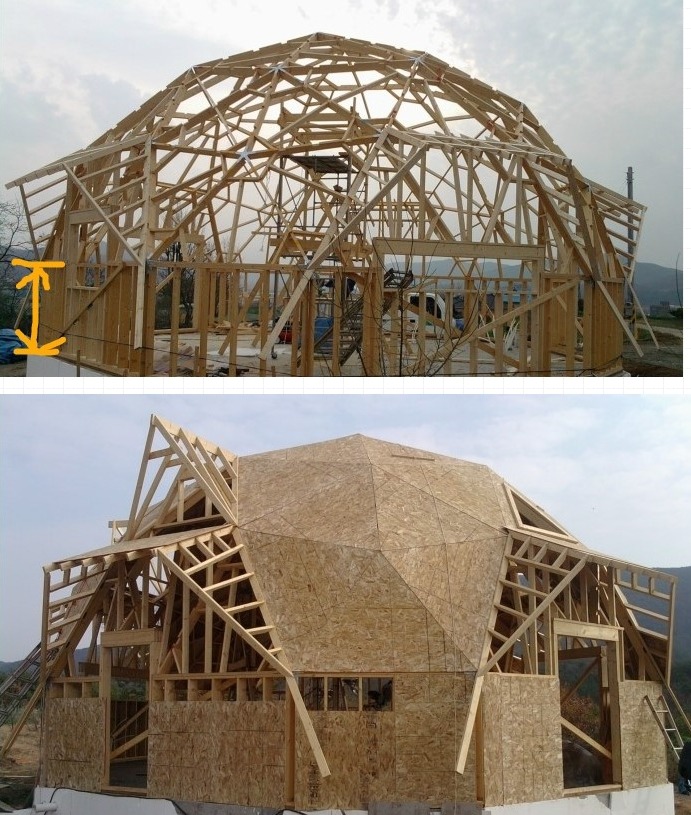

6. 아래의 사진은 구조목을 실제로 엮은 모양입니다.
이 주택은 지금 청지기님이 짓고 있는 주택인데 원형돔 밑에 1.4m의 벽기초를 세우고 그 위에
돔을 얹은 형태로 지었습니다. 그래서 현관도 창문도 모양이 제대로 나옵니다. 그리고 아래는
이 뼈대 위에 합판을 덮은 모습입니다. 청지기님은 가까운데서 나무를 사다가 일일이 각도절단
기로 잘라서 짜 맞추셨습니다. 밑 사진은 osb합판을 댄 모습입니다.
저는 이보다 더 원형에 가까운 4v 식 뼈대를 하우스파이프로 세워서 그 위에 흙부대를 쌓아 흙부대 돔 집을 지으려고 구상중입니다. 그래서 임시로 집 옆에 텃밭에다 모형을 만들 계획으로 하우스 파이프를 구하는 중입니다. 그것도 차례로 올릴 까 합니다.
