델타결선에서 Y결선 변환시 선간전압??

[nubjjuklee]

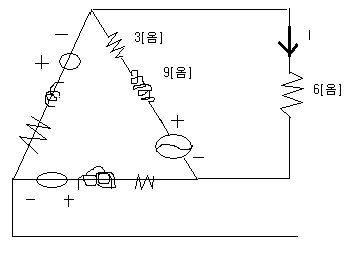

(그림을 못 그린점 양해 해주세요.. 노트북패트로 할려니 정밀도가 떨어지네요ㅠ)

문제)위그림과 같은 델타결선의 평형전원에서 각 전원전압의 크기가 173[V]일 때 6[옴]의 저항을 흐르는 전류[A]의 실효값은?

답: 17.3[A]

해설)Y결선으로 등가변환하면

I=173/(1+j3+1+j3+6)=17.3[A]

질문)여기서 Y결선의 상전압은 173[V]이고, Y결선의 선간전압을 나타내는 거닌깐 분자가 173*루트3 아닌가요?

<출처:2006동일 문 9-10>

[문신조]

델타결선 상전압(=선간전압)은 등가회로로 변환시 Y결선 선간전압임.고로 Y결선의 선간전압이 173이고 상전압이 173/루트3임.그래서 173이 맞네요.

[nubjjuklee]

다시 풀다가 궁금해서 올립니다.
그림해설에서 Y결선의 전원 상에 걸려있는데 이건 무시하나요...
그림대로라면 173*루트3 맞는 것 같은데요.
문제만 보면 님 말씀대로 하겠는데 해설그림이 걸리네요 ㅠ
