다음 자료는 한국산업인력관리공단의 건축배관설비 교재의 내용임....
누설시험 및 내압시험
누설시험은 모든 접속 기기를 포함한 종합적인 관점에서 실시되며, 주로 상용 압력의 1.1배 정도의 공기압이 사용되며,
내압시험은 공사가 완료된 라인부터 순차적으로 실시하는 배관자체의 시험으로 수압이 사용되지만 공기나 질소를
사용하는 경우도 있다.
내압시험압력은 다음과 같다.
Pt = 1.5 * P (σ1/σ2)
Pt : 최소시험압력 (kg/cm2)
P : 설계압력 (kg/cm2)
σ1 : 상온에서의 허용응력 ( kg/cm2)
σ2 : 상용온도에서의 허용응력 (kg/cm2)
식으로 계산하며 계산된 값이 7 kg/cm2 이하일 때는 7 kg/cm2 으로 실시한다.

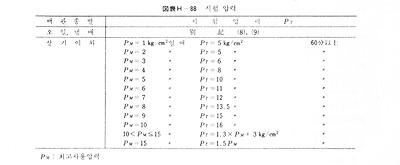

수압시험은 다음 자료에 의하여 할 수도 있다.(공조위생 기술데이터북)
공압시험
배관 내에 시험용 가스를 흐르게 할 경우에는 수압시험에 통과 되었더라도 공기가 새는 일이 있다.
이것은 기체가 물보다 밀도가 작기 때문이다. 도시가스.프로판가스.압축공기, 기름 등의 배관에 사용하되 누수가 허용되어서는
안 되는 급수배관에도 사용된다.
공기는 온도에 따라 용적 변화가 일어 나므로 기온이 안정된 시간에 시험할 필요가 있다.
기압시험의 기준값
-----------------------------------------------------------------------------------------------
배관의 종류 시험압력 시험시간 판정기준
-----------------------------------------------------------------------------------------------
수배관 공기 5kg/cm2(수압 10kg/cm2 경우) 1~2시간 압력변화
(최고 사용압력) * 0.7~0.8 ±0.35 kg/cm2
----------------------------------------------------------------- 이상이나
증기배관 공기 4kg/cm2(수압 10kg/cm2 경우) 1~2시간 누기가 없을것
공기 3kg/cm2(수압 5kg/cm2 경우)
------------------------------------------------------------------
기름배관 1.5~2 kg/cm 4시간
진공 500 mmAg( 약 0.35 kg/cm2)
-----------------------------------------------------------------------------------------------
