이중관헤더공법(pipe in pipe)/무부속배관*개요*장단점

[HVAC]



최근에는 숙련 배관공의 부족, 생활양식의 다양화, 건축물의 수명향상 등을 배경으로 경량되고 시공성, 내구성, 보수성이 우수한 플라스틱계 배관재의 요망이 강해졌습니다. 이러한 문제를 해결하기 위해 새로운 배관시스템으로서 개발된 것이 PB관을 사용하는 이중관 해더공법입니다.

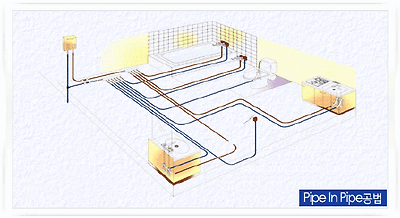

- 이중관 해더공법의 개요는 다음과 같습니다.

1. 단독주택이나 공동주택에 사용되는 급수, 급탕(최고사용온도 95℃)시스템입니다.

2. 개별수전에는 급수, 급탕해더에 의하여 이중관을 통과시킨 PB관으로 직접연결되어 있습니다.

3. 이중관의 색상으로 급수, 급탕을 구별합니다.(급수: 청색 급탕:적색)

- 이중관 해더공법은 종래공법과 비교할 때 다음과 같은 장점을 가지고 있습니다.

1. 신뢰성 중간연결구가 없기 때문에 배관 중간에 하자 염려가 없습니다.

2. 시공성 연결구의 연결부위가 없고 배관작업에 숙련기술을 필요로 하지 않으므로 배관이 용이하며 시공효율이 향상됩니다.

3. 보수성 이중관을 사용하므로 파이프로 보수할 필요가 생길 때 건축물 자체나 설비구조물에 거의 영향을 주지 않고 새로운 PB관으로 교체할 수 있습니다.

4. 기능성 해더로부터 각 수전까지 직접 연결되므로 동시 사용시 수압이 안정되어 관경을 축소할 수 있으며, 관경 축소화에 따라 온수를 기다리는 시간이 짧아집니다.

• 아파트의 고질적 하자인 세대내에서의 배관누수는 손익감소와 악성민원으로 시공회사 이미지와 분양성에도 악영향을 미친다.

• 새대내에서의 누수는 연결부위의 자재 및 시공불량, 장기간 노출로 인한 훼손이 근본적인 원인으로 조사되었다.

• 조사된 누수원인 제거를 위해 이중배관 공법을 적용한다.

• 샘플 시공과 테스트를 통하여 본공법의 기술적, 경제적인 타당성이 검증되었으며, 용인 수지, 수원 및 부산지역 대형현장에 적용하여 시공중이며 원가절감이 예상된다.


본 시공방법은 현재 LG건설(주)에서 아파트공사에 시행되고 있는 급수,급탕 배관방식으로 당사에서는 LG수지 빌리지 Ⅱ차, LG수지 빌리지 Ⅲ차, LG수지 빌리지 Ⅴ차, LG동수원 빌리지, 수원 정자동 아파트 현장에서 시공하고 있는 신공법으로서 시공시간 단축과 연결 부속 감소로 연결부속의 누수 및 A/S 작업에 매우 편리합니다.

① 이중관작업 - 외부관은 상부근과 하부근 사이로 배관한다. - 배관의 간격은 관경의 3 배이상 이격시켜 CON ' C 밀집도를 증가시킨다. - 매립되는 배관의 관경은 SLAB두께의 1/3이하로 한다.

② 배관결속 - 결속선은 상부근에 결속시킨다. - 전기선은 하부근에 결속 시킨다. (간섭방지) - 결속선의 간격은 500㎜ 이내로 한다. - 옹벽부위에 배관이 관통시에는 추후 수평목 설치시 못등에 의해 파손되지 않도록    하부근에 결속시킨다.

③ 배관보양 - 외부관에 묶인 결속선을 느슨하게 하면 내부관의 삽입이 용이하다. - 내부관의 절단은 외부관의 길이와 맞게 절단하여 이물질 투입에 대비한 보양 작업을   용이하게 한다. - 분배기 모형을 제작하여 배관간격을 일정하게 배열하여 CON’C 밀집도를 증가 시킨다. - 배관 완료시 관의 수직상태를 유지하여 미관을 고려 한다

- 옹벽부위에 수전BOX를 설치하여 부속류에 CON’C 가 직접 닿지않아 부식을 방지   시킨다. - 수전BOX를 설치하여 추후 하자 처리시 보수가 용이 하도록 한다.

출처;http://sebangtec.co.kr/construction/construction04.html

  ♦ PB 이중관 공법의 특징- 시공성


· 마감재의 고급화, 하자 발생 시의 민원 등 시공사의 경제적 손실 및 이미지의 실추 등은 기업의 이미    지 손상 및 시공 비용의 상승으로 이어집니다.

 · 시공상에 있어서 누수는 연결부위의 자재 불량 및 시공상의 문제, 노출로 인한 훼손 등이 그 주요 원    인으로 나타났습니다.

 · 에이콘의 이중관공법은 숙련 배관공의 부족, 생활양식의 다양화, 건축물의 수명향상 등을 배경으로    우수한 배관재, 배관공법의 필요성에 따라서 개발된 신개념의 배관공법입니다.





 PB관은 유연성이 우수하기 때문에 시공이 용이하고, 이중관 시공시 연결 부속 사용 개소가 적어지므  로 시공성이 우수합니다.
- 배관공간 불필요
 건축 공정시 슬라브 철근과 철근 사이에 매립 배관 되기 때문에 별도의 배관공간이 필요 없습니다.- 보수, 점검, 교체가 용이
 이중관 내에 배관 되기 때문에 누수하자 발생시 보수가 용이하며, 배관 교체시 구조물 손상을 최대한  줄이고 쉽게 교체할 수 있습니다- 하자 발생이 없다.
 배관 매립 시공되므로 후속 공정의 훼손으로 인한 하자가 없습니다.- 수격음 흡수력이 우수하다
 PB관의 특성상 수충격 흡수력이 뛰어나며, 특히 이중 배관시 PB관이 구속을 받지 않기 때문에 수격  현상이 거의 발생하지 않습니다.
- 내부식성이 우수하고 위생적이다.
 PB관은 내식성이 강하여 전해물질의 영향을 받지 않으므로 부식에 강하고 무독성이므로 위생적입니  다.- 동시 사용에 따른 유량변화가 극히 적다.
 기존의 가지치기 분기에 반해 해더 분배 방식이므로 토출 유량의 변화가 적습니다.

- 경제적이다.
 연결 부속이 적고 보온 작업이 없으며, 후속 공정에 영향을 받지 않으므로 급수, 급탕관 선 시공 후 후  속 공정 작업시 훼손부분의 보수에 따른 비용 및 타 공정 작업 능률향상으로 인한 공기단축, 인건비  절감 등의 부수적인 효과가 있습니다.
