한탄강댐 사면보강 작업
*공사개요
현장명 : 한탄강 홍수조절용댐 신축현장
공종명 : 사면보강 소구경 네일링 & 락볼트
발주처 : 한국수자원공사
원청사 : 대림건설(주)
전문사 : 지오텍엔지니어링(주)
시공자 : 신우기초개발(대표 정삼식 010-3245-1388)
*작업내용 (1차 구간)
1) 소구경 강관네일링 천공 14m x 4단,
12m x 4단,
10m x 4단
2) 록볼트 천공 6m x 300공
*투입장비 : 250톤 하이드로 크레인 1대, 스카이드릴 1대
*작 업 자 : 신우기초개발 직원 4명 1개팀
*투입일자 : 2014년 9월 16일~

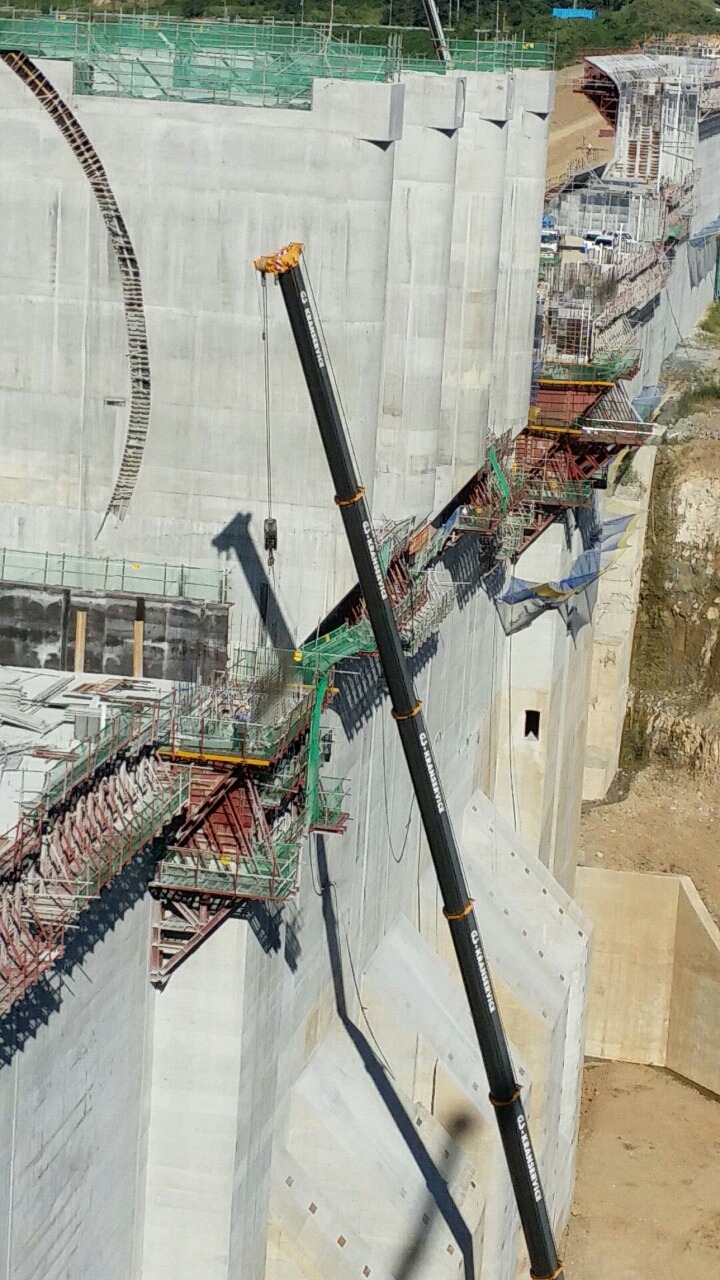

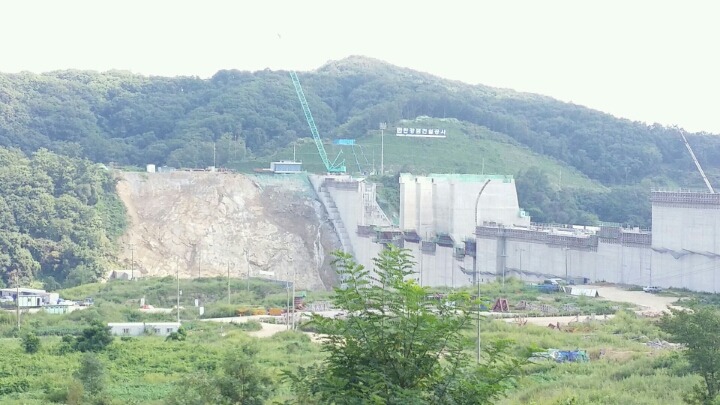

한탄강댐 전경

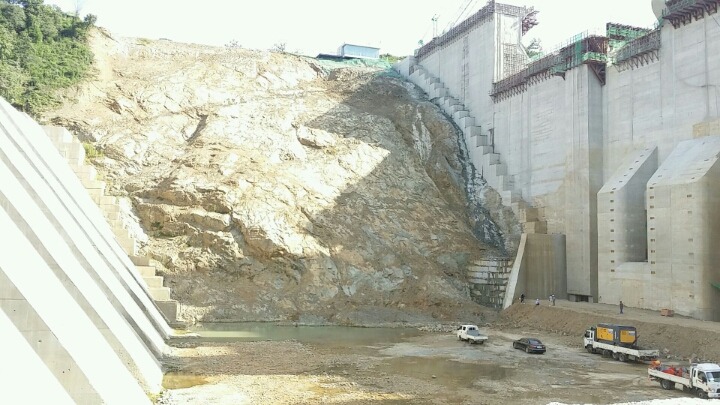

한탄강댐 바닥에서 올려다본 공사구간 전경(까마득하게 보인다)
바닥에 대형크레인을 설치하고 스카이 전공을 하고자 하였으나
크레인의 보조붕대까지 설치해도 상부 작업구간까지 도달하지 않아
부득이 크레인을 상부에 설치하고서, 스카이드릴릉 역으로 내려서
천공하는 일명(역천공작업)을 실시하기로 했다.

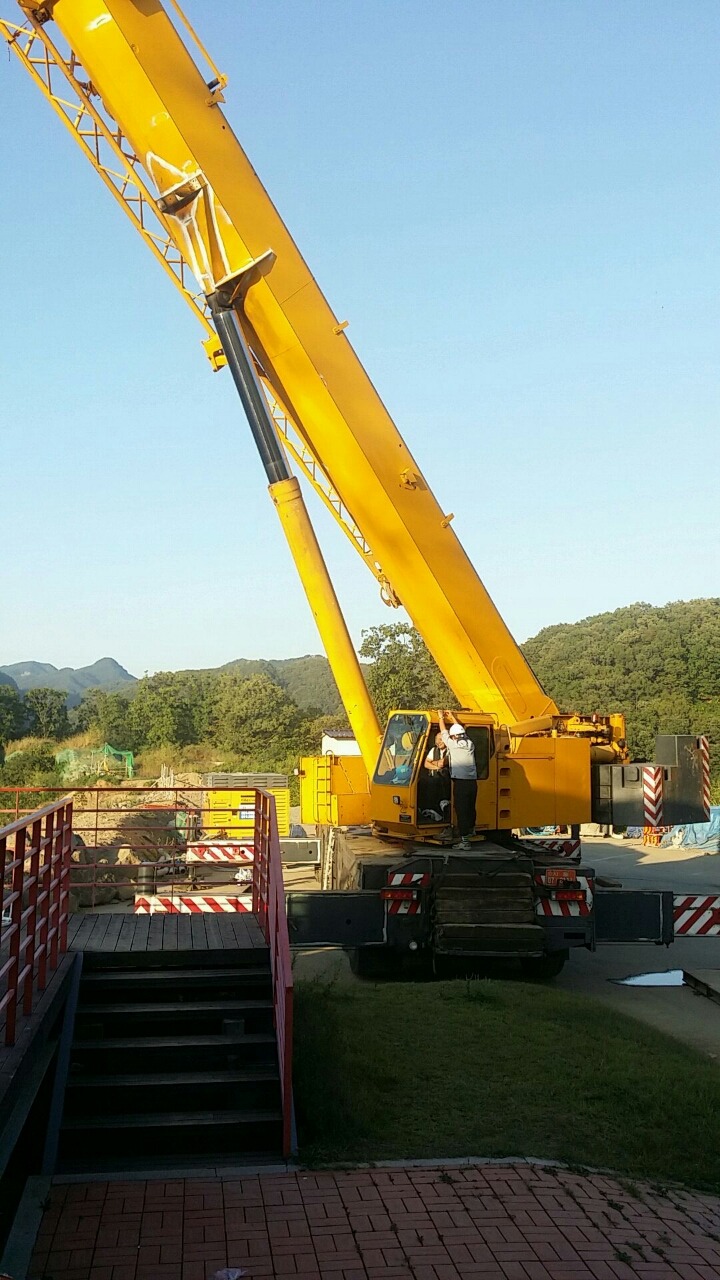

250톤 하이드로 크레인을 상부 전망대위에 자리를 잡았다.
1차 레일링 천공작업을 위해 스카이드릴을 부양해서 준비하고 있다.

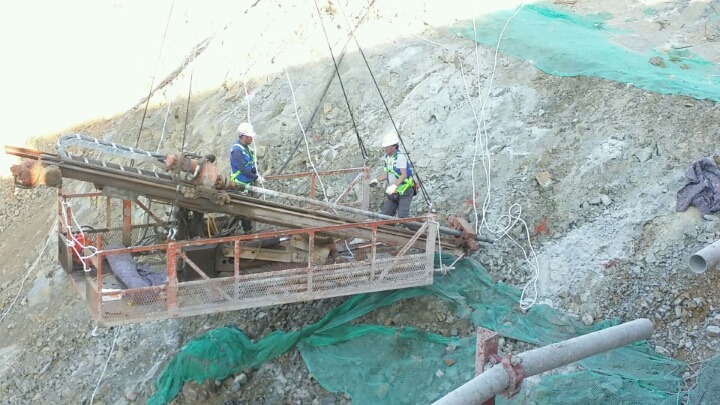

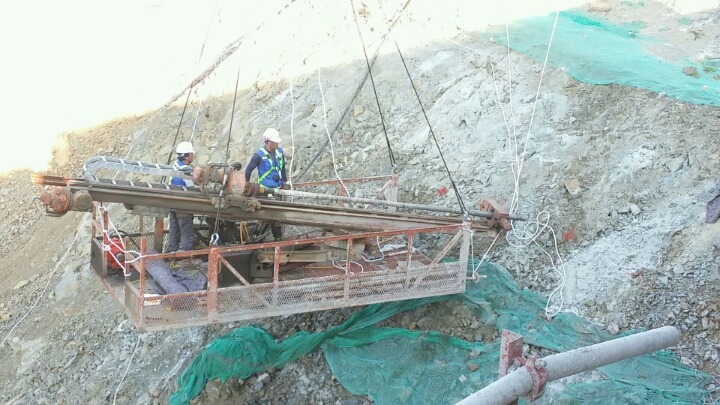

네일링 천공을 위해 스카이드릴을 고정하는 작업
한탄강 홍수조절용 댐의 상부에서 바라본 전경

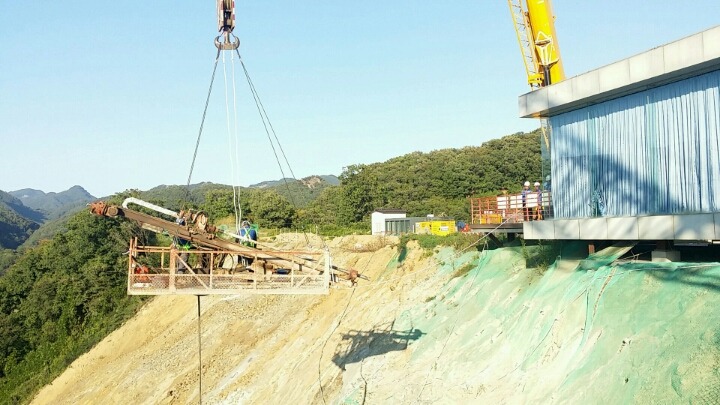

상부 전망대위에서 스카이드릴을 부양하여 작업구간으로 내리는 장면

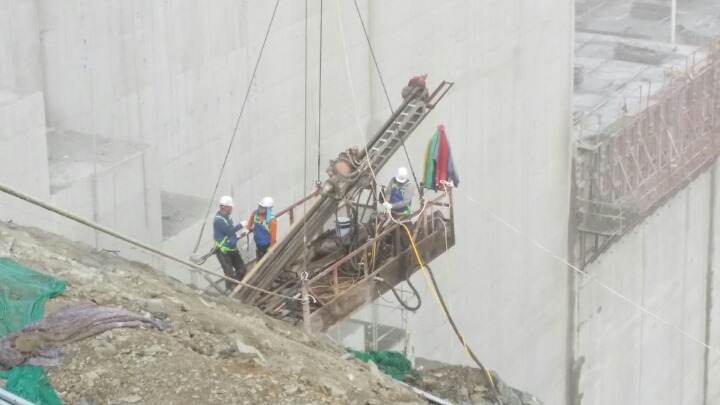

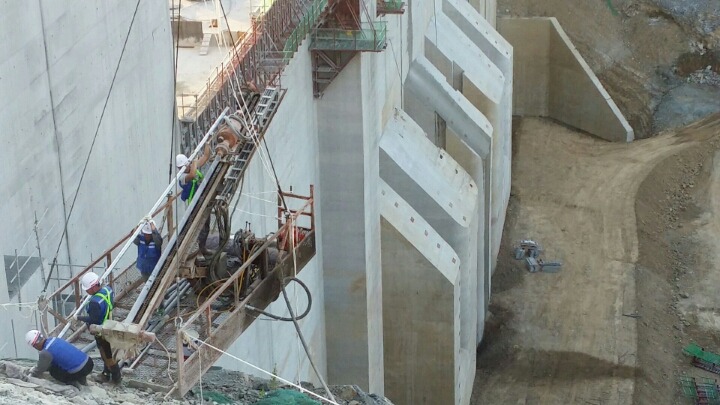

소구경 강관 네일링 작업의 여건상 천공기사 및 작업자 3명이 스카이드릴에 탑승하여
천공 작업을 하고 있다

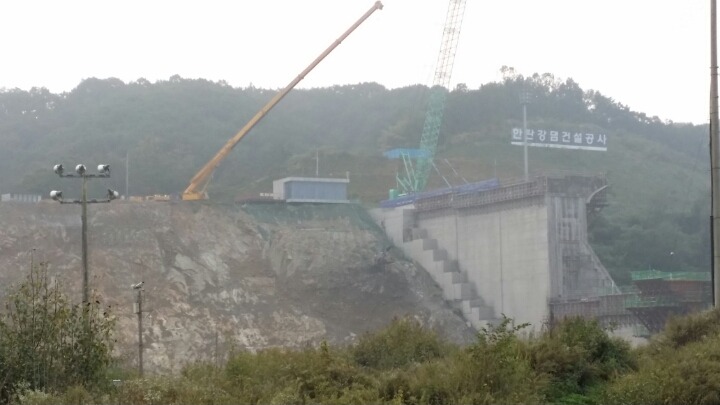

한탄강댐 반대편에서 작업장면을 촬영했는데....너무 멀어서 확인하기 조차 어렵다.

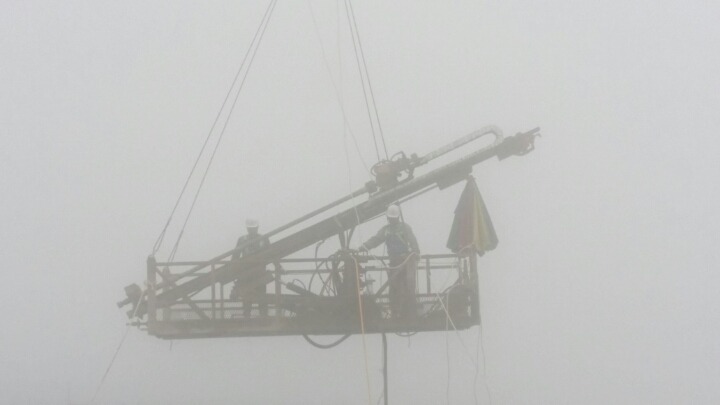

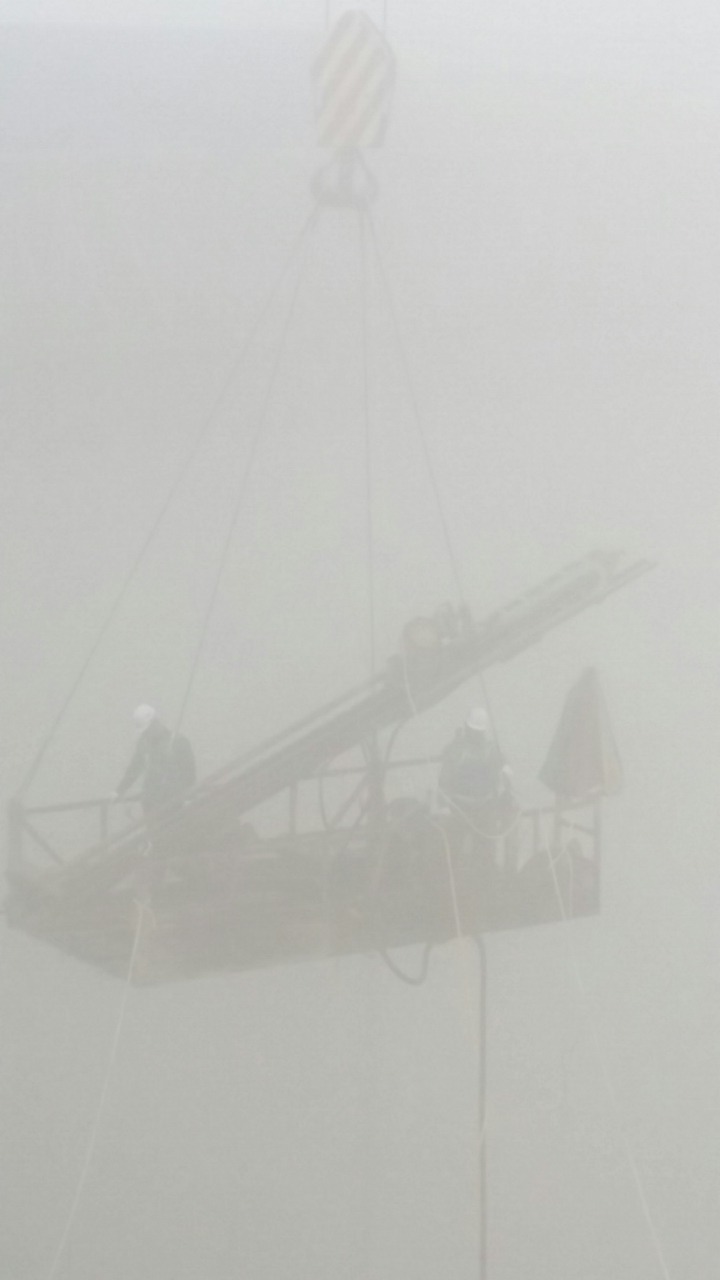

오늘은 어제 내린 비로 인해 아침부터 안개가 자욱하여 앞이 보이지 않을 정도이지만
그래도 우리는 천공작업을 위해 만반의 준비를 하고 작업에 임한다.
시간이 지나가면서 안개가 서서히 걷히기 시작한다.
소형 강관네일링 14m 천공작업 구간의 지층은 매우 나빠서 작업효율이 저조하다.
천공홀이 7m까지 붕괴되는 관계로 천공 후 강관을 삽입하는데 많은 어려움이 따르고 있다.
스카이 천공은 말처럼 쉽지만은 않다,
하지만, 이번 작업은 크레인으로 스카이드릴을 사면에 밀어주는 것이 아니라
상부에서 사면아래로 내려주는 역천공작업인 관계로 천공작업시 스카이드릴이
심한 요동이 발생하기 때문에 많은 어려움이 따르고 있다.
그래도....오늘은 8공을 천공을 마무리했다~~~ㅋㅋ
