투시도는 우리 눈에 비춰지는 물체의 실제 모양과 동일하게 그리는 그림을 말한다.
즉, 대상물을 입체감과 거리감을 느낄 수 있도록 시점과 물체의 각 점을 연결하여 그리는 것을 말한다.
투시 도법은 레오나르도 다빈치가 최초로 연구하였으며, 르네상스 화가들에 의해서 발전되었다.
1. 투시도의 원리
투시도는 물체와 눈 사이에 투명한 화면을 놓고 여기에서 비춰지는 상을 그대로 그리는 방법이다.
투시도의 시선은 방사선상이며 시점에 따라 다르게 그려지게 된다.
투시도의 선들은 원근감에 따라 하나의 점으로 모이게 되는데 이 점을 소점 또는 소실점이라고 하고 VP로 표시한다.
1) 투시도의 기하학적 용어
| GP(Ground Plane 기면) |
기준이 되는 평화면(지반면)으로 화면과 수직으로 놓인다. |
| PP(Picture Plane 화면) |
물체와 눈 사이에 놓인 직립면으로서 투시도가 그려지는 면을 말한다. |
| GL(Ground Line 기선) |
기선이라고 하며, 화면과 지반면과의 교선을 말한다. |
| HL(Horizontal Line 수평선) |
수평선을 말하며, GL에 평행하다. 수평선은 눈높이와 동일하다. |
| E(Eye Point 시점) |
관찰자의 눈의 위치를 말한다. |
| S(Station Point 정점) |
시점의 수직투상점인 정점을 말한다. |
| VC(Visual Center 시중점) |
시점이 화면에 수직투상되는 점을 말한다. |
| VP(Visual Point 소점) |
물체의 각 점이 수평선상에 모이는 지점을 말한다. |
※ 투시도의 기본 요소
투시도의 기본 요소에는 눈의 위치, 거리, 대상물 등이 포함된다.
2) 투시도의 종류
투시도는 크게 소점에 의한 것과 시점위치에 의한 분류로 나눌 수 있다.
| 소점에 의한 분류 |
1, 2, 3 소점 투시도 |
| 시점 위치에 의한 분류 |
일반 투시도, 조감도 |
(1)소점에 의한 투시
소점에 의한 투시를 위해서는 평면도와 입면도가 필요하다. 그 외의 도면은 필요에 따라 참고하여 그린다.
① 1소점 투시도(평행 투시)
물체가 화면에 평행하게 놓이고 기선에 수직인 경우의 투시도를 말한다.
하나의 소점으로 모이게 된다.
대칭을 이루는 물체나 실내 투시에 많이 활용되고 있다.
하나의 소점이 투시도의 깊이를 좌우한다.
대칭을 이루는 물체나 실내 투시에 많이 활용되고 있다.
② 2소점 투시도(유각 투시, 성각 투시)
- 건물이나 물체를 비스듬히 볼 때의 투시도로 수직방향의 선은 평행을 이루는 투시도를 말한다.
- 대상물의 1좌표 축, 보통은 2축(수직축)이 투상면에 평행하고, 다른 2축이 경사되어 있는 투시 투상도이다.
- 수평의 선은 모두 좌우 두 개의 소점으로 모이게 된다.
- 유각 투시도는 화면 경사에 따라서 45˚투시, 30˚~60˚ 투시, 임의의 경사각 투시로 구분된다.
- 단독 건물 투시와 일반적인 투시도 제작 시에 많이 사용되고 있다.
③ 3소점 투시도(사각 투시 , 경사 투시)
- 3소점에 의해서 그려지는 투시도를 말한다.
- 물체를 내려보거나 올려보는 듯한 느낌을 가지므로 물체가 과장되어 보여진다.
- 물체의 높이를 지표면으로 연장할수록 투시도의 선은 예각 삼각형을 이루면서 좁아지게 된다.
- 좌우의 소점을 높이게 되면 조감도에 가까워진다.
- 투시 도법 중에서 최대의 입체감을 살릴 수 있으며, 건물, 공장, 조경 등에 많이 사용된다.
(2) 시점 위치에 의한 투시
① 일반 투시도
일반적으로 인간이 사물을 보았을 때의 투시를 말한다.
대략 건물을 볼 때의 각도는 30˚를 기준으로 하고 있다.

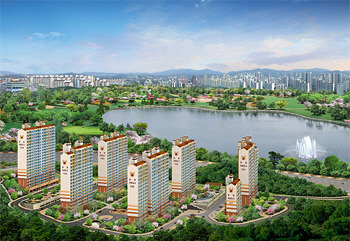

② 조감도
조감도는 공중의 높은 곳에서 내려다 본 투시도를 말한다.
소점에 의한 투시도만으로 알 수 없는 공장, 아파트 , 부지 등의 넓은 지역을 투시할 때 사용한다.
- 족선법 : 실내와 건축의 외관 투시도에 가장 많이 사용된다.
- 45(도)법=거리법: 평면도이 바닥을 45(도)로 분할하여 투시도상의 바닥의 분할과 동일하게 하여 작도하는 방법이다
- 그리드 법 : 문화센타 등 일정한 영역내에서의 투시도 드로잉에서 소점을 정할 수가 없을 경우에 그리드를 이용하여 그리는 도법으로 많이 사용하는 방법이다.
- 분할과 증식 : 입체적인 형태를 정육면체로 분할하여 증식함으로 그리는 투시 도법이다.
