토오크(Torque)와 조임력(Clamping force)

[주인장]

두물체의 체결을 위해서는 볼트와 너트의 접촉면과의 마찰 및 나사산의 마찰을 극복하고 규정된 조이력을 얻을수 있는 만큼의 토오크가 작용되어야 한다. 그러나 조임 토오크의 90%는 마찰력으로 소비되어 버리고 나머지 10%정도만이 조임력 즉 볼트의 장력(Tension)으로 전환된다. 조임력과 토오크의 관계식 F : 조임력 (Clamping force) M : 토오크 (Torque) p : 나사 pitch    dm : 나사평균지름 μ1 : 볼트와 너트의 나사산의 마찰계수 μ2 : 너트와 볼트머리 접촉부의 마찰계수 Dk : 너트와 볼트머리 접촉부의 평균지름

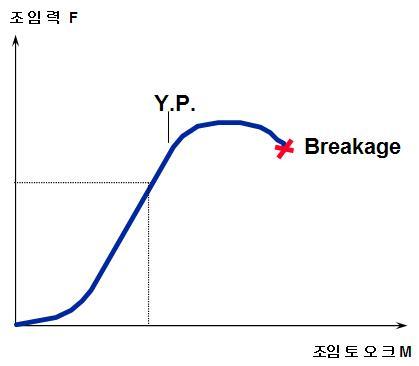

좌측의 조임력과 토오크의 관계식을 그래프로 표시하면 위와 같은 그래프가 된다. 조임의 최초에는 조임의 두접촉물이 완전히 밀착되기 이전으로 토오크와 조임력의 관계가 불규칙하며 최후의 파단(Y.P)이전에는 볼트가 소성변형을 일으키어 오히려 조임력이 감소하는 현상이 일어난후 더 진행되어 파단된다. [출처] 토오크(Torque)와 조임력(Clamping force)|작성자 아트라스콥코
