유일한 F-111 의 사용국가인 호주공군의 F-111C “PIG”

번역 및 정리 Mirageknight (www.compmanai.co.kr king331@hanmail.net )

호주는 1960년대부터 영국이 사용해던 캔버러 폭격기를 사용하고 있었습니다. 하지만 이들 기체들의 기체수명을 다하게 되자 새로운 폭격기겸 공격기를 찾게 되는데 그런 결과로 선정하게 된것이 당시 미공군과 미해군이 (실질적으로 미공군이 주로 개발하였지만) 야심차게 개발을 시작한 최신 전투기인 F-111 아드바크를 선정 총24대를 생산 도입하기로 합니다.

[이륙과 동시에 엔진노즐에 항공유를 뿌려 불기동을 시도하는 호구공군소속의 F-111C 형의 모습 이는 호주공군의 전매특허라 할수 있는 볼거리중 하나로 벌써 30여년이 넘는 전통이 있는 기동모습중 하나이다]

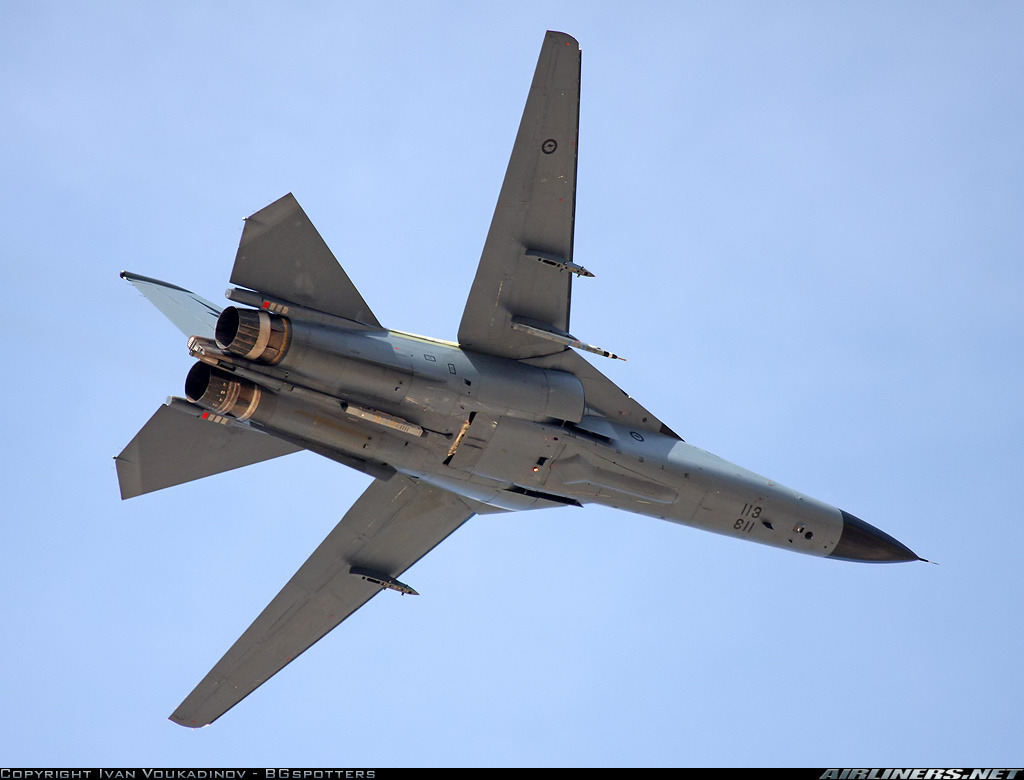

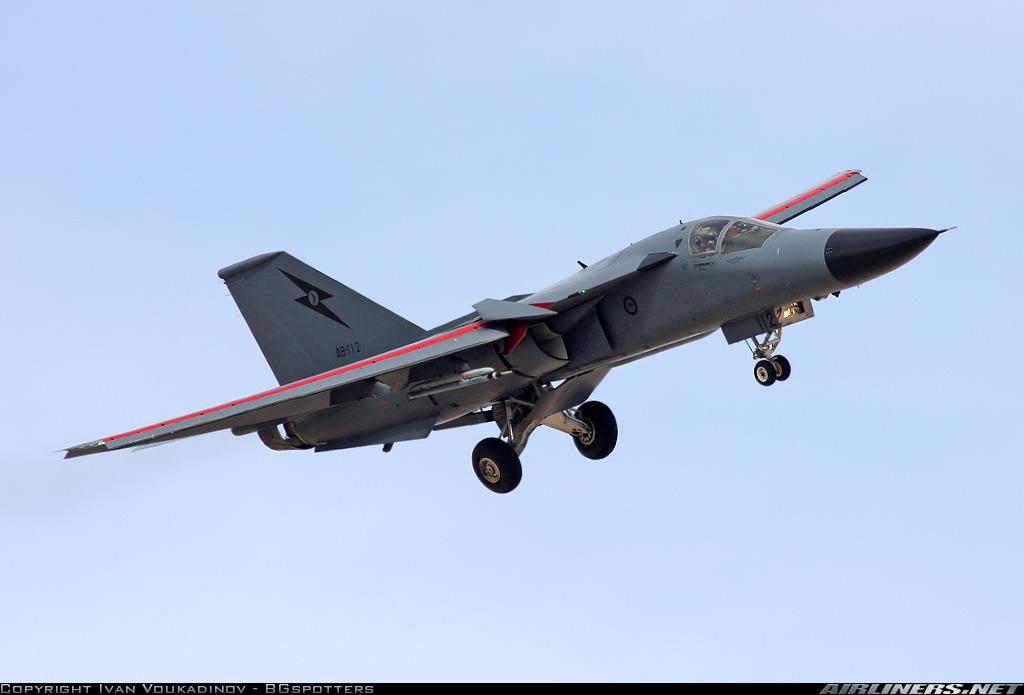

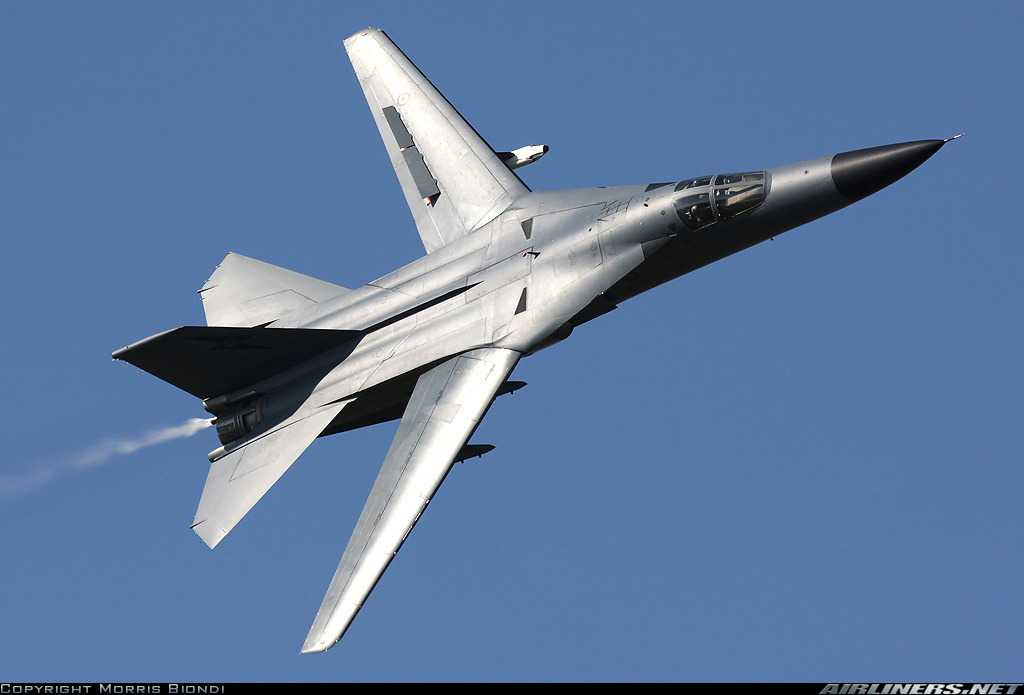

 [다양힌 기동모습을 보여주고 있는 호주공군 소속의 F-11C 형의 모습 호주공군은 1973년 당시 최초의 미공군과 미해군의 합작전투기인 최신의 F-111A형 24대를 주문하게 되나 이어 베트남전에 투입된 F-111A 형들이 크고 작은 문제점을 발생시키게 되자 이들 기체를 개량한 모델인 C형으로 1979년부터 24대를 도입하게 된다]

1973년부터 도입하기로 한 이들 아드바크는 베트남전에 투입한 F-111A 들에게 문제점들이 발견되어 도입되기도 전에 개량을 가하게 되면서 인도가 다소 지연되기도 하는데 (그래서 미공군으로부터 한동안 F-4E를 리스 받아 사용하기도 했습니다.) 이들 개량은 F-111A 의 실전투입결과 발견된 크고 작은 문제점을 개선하는 한편 AN/APG-169 공격레이더,APQ-171 지형추적레이다,H423 링 레이져 자이로 INS, GPS 수신기,페이브택 FLIR/레이져포드 등을 추가장착되게 됩니다. 아울러 전투폭격기 타입인 FB-111A에 사용된 길이가 짧고 면적이 넓은 새로운 주익과 강화된 랜딩기어등이 추가장착되어집니다.

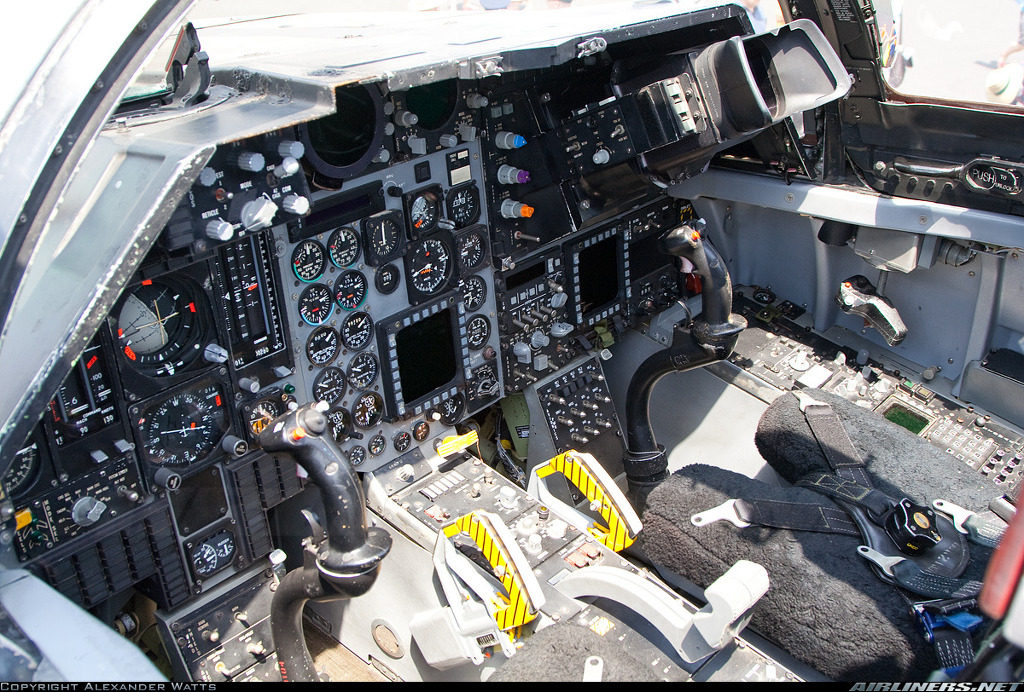

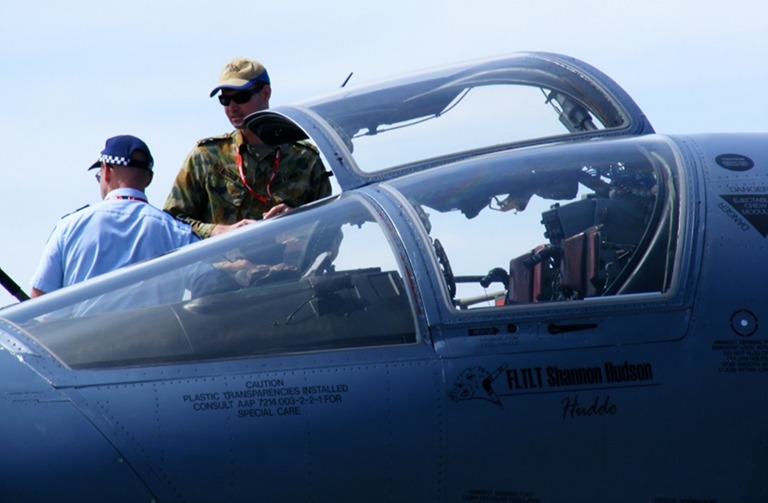

[호주공군 소속의 F-111C 캐노피와 조종성의 모습 일부는 디지탈화가 되어 있긴 하지만 여전히 아날로그 방식의 복잡한 조종계기판을 가진것을 볼 수 있다]

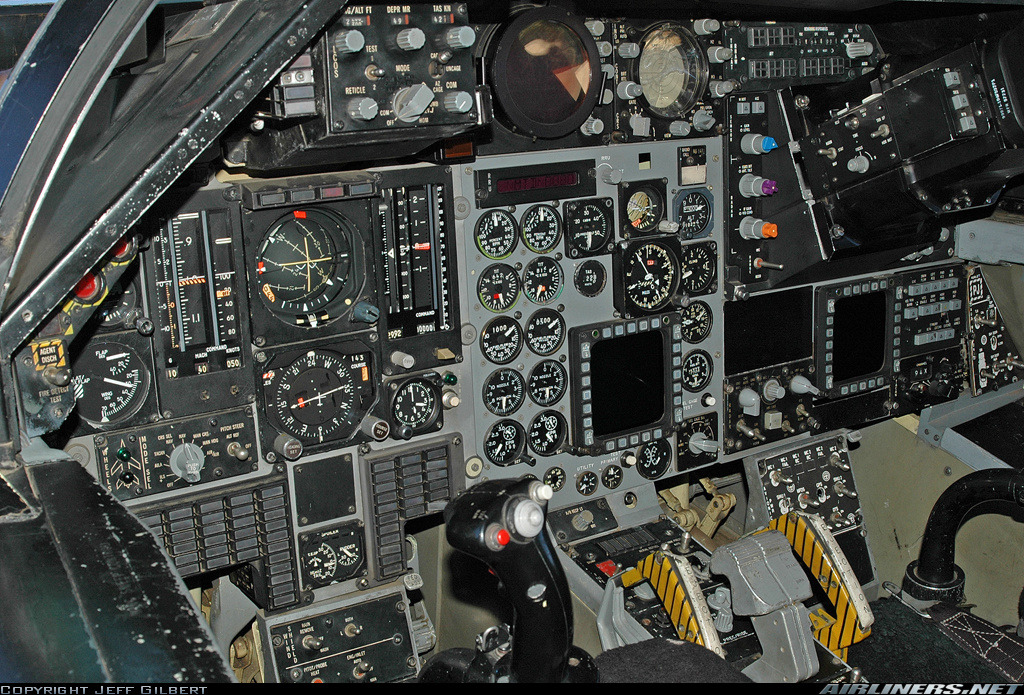

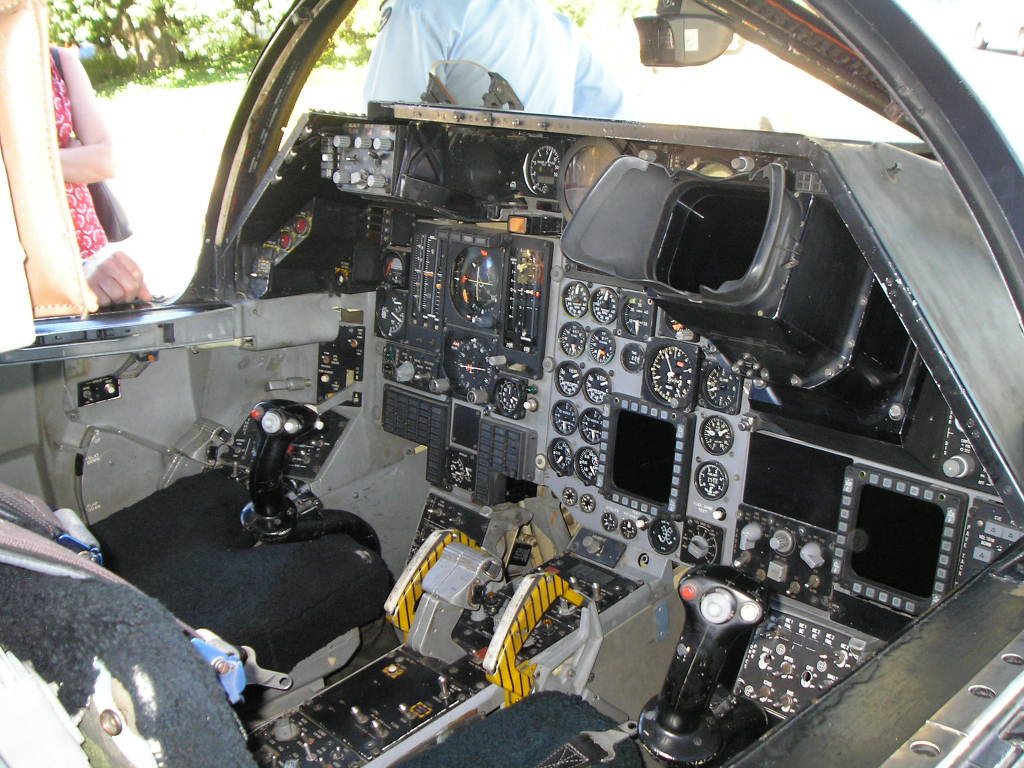

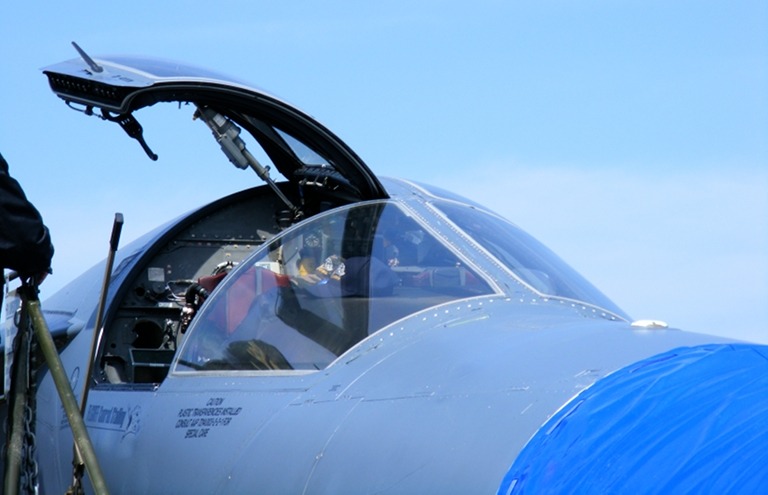

[F-111C 의 조종석은 1970년대 방식의 낡은 아날로그 방식과 크게 다르지 않다.F-111 특유의 병렬 방식의 좌석배치가 매우 인상적이다.]

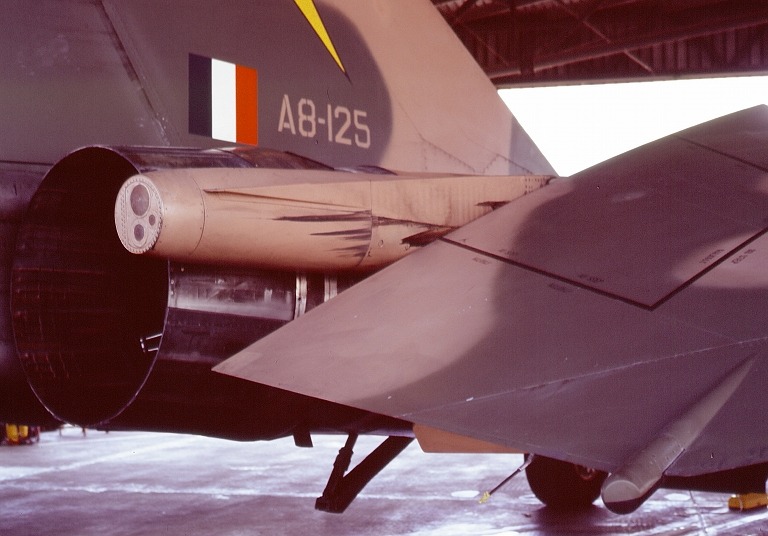

[호주공군에 도입된 F-111C형은 제작중 발견된 문제점을 개량하기 위해 도입시기가 10년 넘게 지연되었는데 이로 인해 미공군이 사용하던 F-4E 형을 리스해주시도 하는등 많은 배려를 하기도 하였다. F-111C형에 도입된  이들 개량은 F-111A 의 실전투입결과 발견된 크고 작은 문제점을 개선하는 한편 AN/APG-169 공격레이더,APQ-171 지형추적레이다,H423 링 레이져 자이로 INS, GPS 수신기,페이브택 FLIR/레이져포드 등을 추가장착되게 됩니다. 아울러 전투폭격기 타입인 FB-111A에 사용된 길이가 짧고 면적이 넓은 새로운 주익과 강화된 랜딩기어등이 추가장착되었다 사진은 후미에 장착된 ALR-62 RHAW 과 ALQ-94 ECM antennas 의 모습]

이들 일련의 개량을 거친 기체들은 F-111C형으로 불리우며 1982년부터 총 24대가 순차적으로 인도되어 호주공군에 폭격기로 운영되게 됩니다.

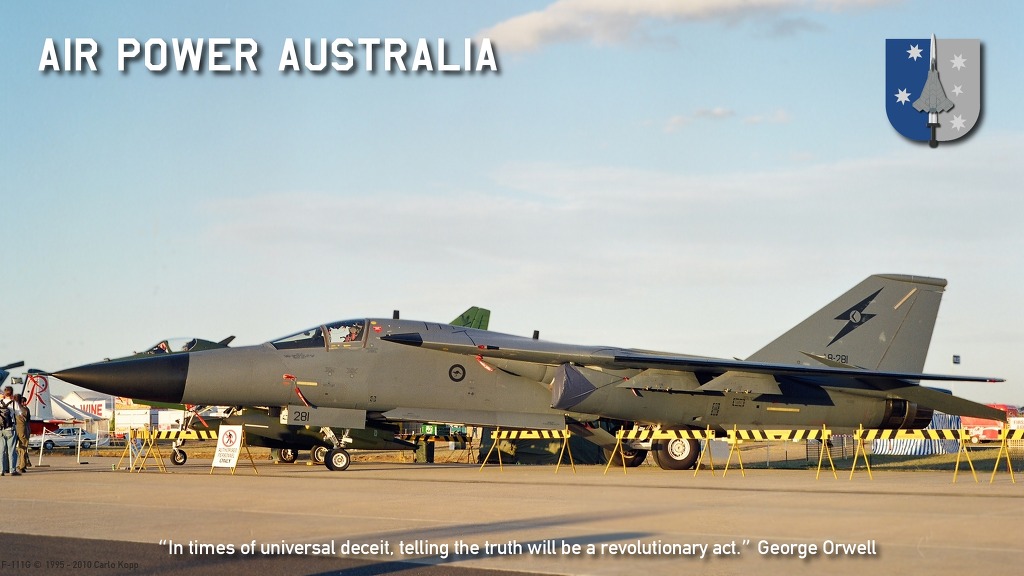

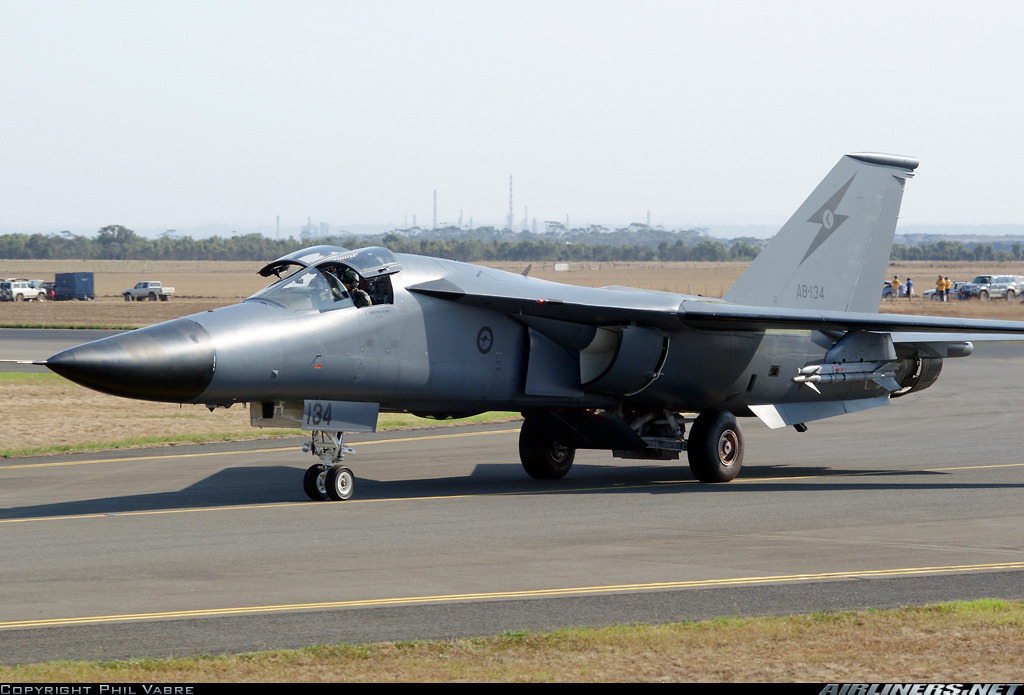

[호주공군 소속의 F-111형 주문한지 근 10년이 지난 1982년부터 총 24대가 도입되는데 이중 4대는 정찰용 카메라와 적외선 라인스캔장비를 장착한 RF-111C 정찰형 타입으로 납품된다 사진이 정찰형 타입인 RF-111C 이다]

이중4대는 정찰용 카메라와 적외선 라인스캔장비를 장착한 RF-111C 정찰형 타입으로 납품됩니다.

[1982년부터 총 24대의 F-111C형을 도입한 호주공군은 1990년대 초반 미공군이 운용하다 퇴역시킨 15대의 중고 F-111G형을 추가 도입하여 현재 총 39대의 F-111C/G형을 운용중에 있다. 현재 이들 기체는 노후화가 심해 차기 신형전투기로 도입예정에 있는 F/A-18F 형이 도입되면 순차적으로 퇴역조치될 예정에 있다]

호주공군은 이들 F-111C형들을 ‘PIG’라는 애칭으로 부르고 있으며 1990년대 들어 미공군이 F-111을 퇴역시키자 미공군이 운용하던 중고 G형 15대를 추가로 도입하게 됩니다.

아울러 기존의 C형에 대해 현대화 개수 작업을 가해 GBU-31 JDAM 이나 GBU-15 ,AGM-142 등의최신 무기들을 운용할 수 있게 개수되게 됩니다.

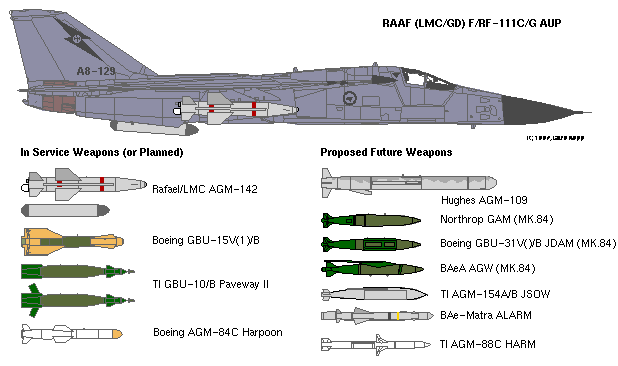

[호주공군 소속의 F-111 들은 90년대 대부분 현대화 개량을 마친 기종으로 일러스트와 같은 다양한 무장을 운용할수 있는 최신기체이다 이들 다양한 무장운용을 이용 호주공군은 F-111을 거의 경폭격기로 운용하고 있다]

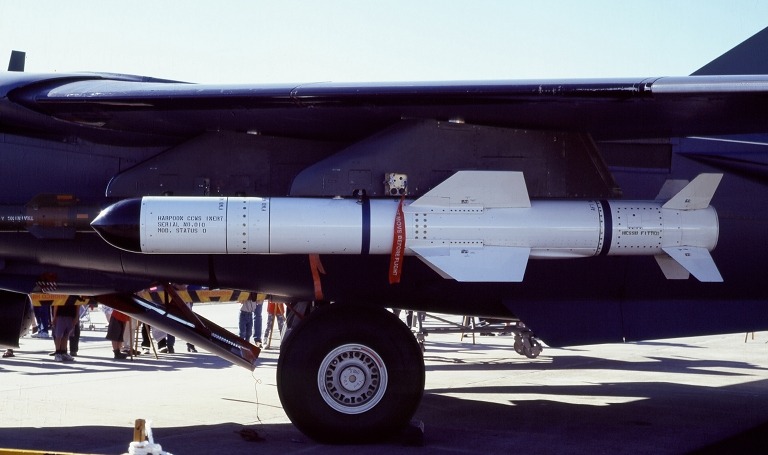

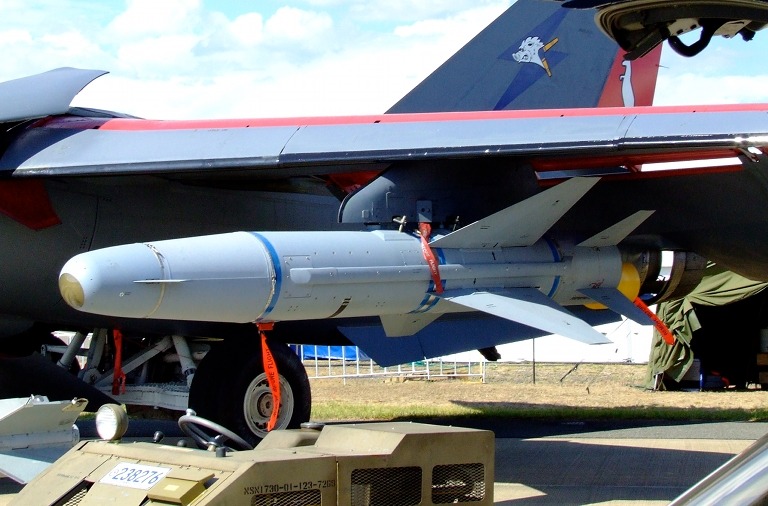

[F-111C형이 운용중인 독특한 무장중 하나가 바로 AGM-84C 형 하픈공대함 미사일로 이는 사방이 바다로 둘러쌓인 섬나라의 특성상 바다를 통해 침투하는 적의 함선들을 공격하기 위한것이다. 이는 한국공군 전투기들이 하픈을 운용하는것과 같은 이유이다]

11월 13일 호주공군 Edinburgh 기지의 6비행대 소속 F-111C 전폭기가 Exercise Stoneage 09 기간중 운용점검을 마친 AGM-142 “Raptor” 장거리 공대지 미사일을 장착하고 공개되었습니다. 호주공군이 AGM-142 “Raptor” 미사일을 공개한 것은 상당히 이례적인데, 1990년대말부터 도입하였음에도 F-111과의 통합에 어려움을 겪어 초기 작전운용 능력을 2006년에야 겨우 획득한 것으로 알려졌기 때문입니다.

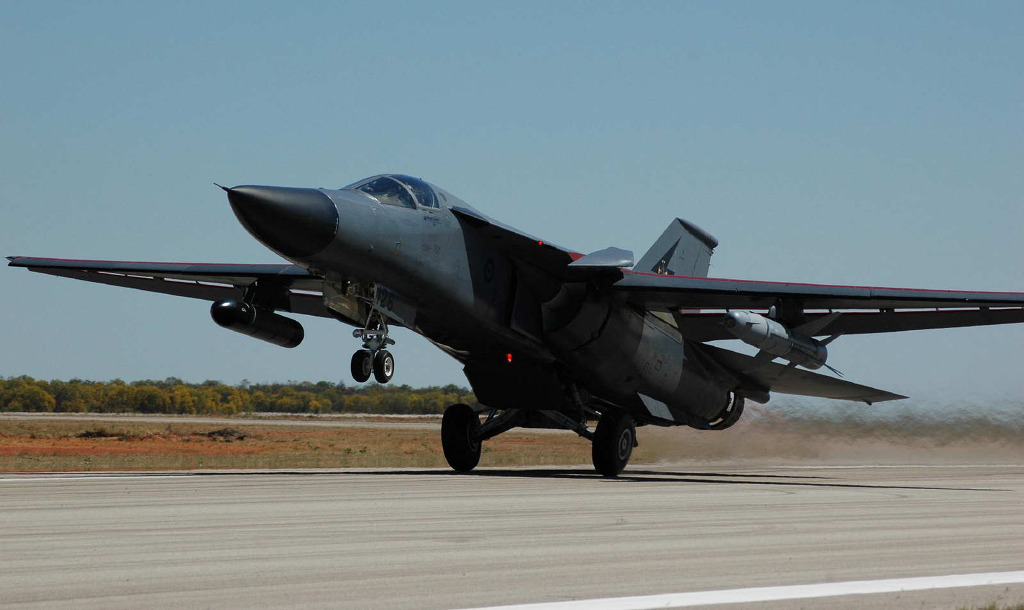

[AGM-142 를 장착하고 이륙중인 호주공군 소속의 F-111C 형의 모습 이들 미사일은 1990년대말부터 도입하였음에도 F-111과의 통합에 어려움을 겪어 초기 작전운용 능력을 2006년에야 겨우 획득한 것으로 알려져있다. 현재는 운용에는 전혀문제가 없는것으로 알려져 있다]

Stoneage 09 훈련의 목적은 비행대가 AGM-142 무장시스템의 전술적 전개를 실시하는 것으로 80명의 인원이 4대의 F-111C 전폭기와 Edinburgh 공군기지와 Woomera 사격훈련장에서 2주간 훈련을 하였습니다

한편 SA09 훈련중 GBU-24 Paveway III 레이저유도폭탄도 운용되었습니다.

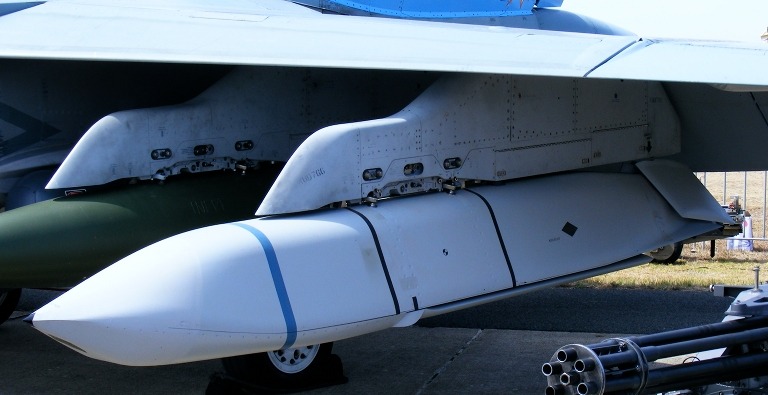

[호주공군 소속의 F-11C 에는 사진의 AGM-154 같은 최신 무장도 운용할수 있어 무장의 운용면에서는 선택의 폭이 매우 넓은편이다]

원래 이스라엘 Rafael Advanced Defense Systems Ltd.사가 개발한 Popeye 미사일로 미국의 Lockheed Martin사가 합작하여 AGM-142 Have Nap라고 재명명된 바 있습니다. (록마가 생산한 F-22가 Raptor라는 이름을 가지게 되면서 변경)

[현재 호주공군소속의 F-111C 의 필살기는 사진의 AGM-142 라 할수 있다. 이스라엘이 개발한 이 미사일은 장거리 타격능력과 정밀도가 우수한 스탠드오프병기로

호주공군은  1990년대말부터 이는 도입하였음에도 F-111과의 통합에 어려움을 겪어 초기 작전운용 능력을 2006년에야 겨우 획득한 것으로 알려지고 있다 현재는 운용에는 별 문제가 없는것으로 알려져 있다]

이스라엘이 1985년 도입이후 미공군은 1989년 154발을 도입했고 추가로 54기의 미사일이1996년부터 1999년 중반까지 미국 앨라버마주 트로이에 위치한 Lockheed Martin 의 미사일 공장에서 처음 생산된 바 있습니다.

 [AGM-142 의 유도를 위해 장착되는 데이타 포트인 AN/ASW-55 데이타링크포트 이는 AGM-142 의 시커가 포착한 영상을 조종사에게 보여주는

장비로 목표물에 대한 정확도를 높이는데 필요한 장비중 하나이다. ]

AGM-142 미사일은 일단고체로켓 추진방식의 정교한 원격투하 미사일로 man-in-the-loop 적외선광학기를 가진 관성항법유도장비를 가지고 적의 방공망을 무시하며 공격할 수 있습니다.종말단계에서 TV나 적외선 광학영상을 통한 INS와 데이터링크를 사용하여 정확한 타격이 가능합니다.



[ AGM-142 Have Nap 는 이스라엘의 라파엘사가 개발한 공대지 스탠드오프 병기이다]

Popeye 미사일은 이스라엘이 개발한 공대지 스탠드오프 미사일로서, 미 공군이 도입하면서 AGM-142라는 제식명칭을 부여합니다. 이 미사일은 미 공군의 B-52H 전략폭격기가 재래식 정밀 공격 능력을 운용하는 전술폭격기로의 능력을 향상시키는 가장 큰 사업으로서 채택되어 도입하였습니다.

[AGM-142는 중거리의 재래식탄두를 장착한 스탠드오프 미사일로 F-4,F-16,F-15 등과 B-52 등에 장착 가능한 공대지미사일 이다]

1980년대 말에 이스라엘 Rafael사는 피라미드 유도 폭탄의 전자광학 유도장치를 기반으로 Popeye 미사일을 개발합니다. Popeye는 TV 시커를 장착, 표적 영상을 수신한 조작수에 의해 목표물을 타격합니다. 양방향 데이터링크를 통해, 발사전이나 후에 선택된 표적을 선택할 수 있습니다. 이스라엘은 1989년부터 미사일이 생산하여 도입합니다.

[AGM-142 는 F-4E 같은 구형 전투기부터 F-16,F-15 등과 같은 최신 전투기에 모두 탑재 운용이 가능하다]

1988년, 미 공군의 B-52G/H 전략폭격기의 재래식 능력을 향상하기 위한 Have Nap 프로그램을 위해 Popeye가 선정하고 제식명칙으로 AGM-142A Raptor라고 합니다, 그러나 이후 F-22 스텔스전투기에 같은 이름이 부여되면서 현재는 프로젝트 이름을 사용한 AGM-142 Have Nap 이라고 하며 1992년부터 미공군에 실전배치되었습니다.

[AGM-142 의 가장 큰 장점은 F-4부터 F-15 까지 거의 모든 서방제 전투기에 탑재가능하다는 점으로 운용이 쉽다는 점이다. 반면 무게가 1.3 톤에 이르러 많은수의 동시 탑재가 불가능하고 가격이 비싸다는 단점도 있다]

Popeye 미사일은 WPU-14/B 추진체 부분에서 하나의 고체연료 로켓 모터를 사용하며 340 kg (750 lb) 폭풍파편탄두는 tail-mounted FMU-124C/B 접촉신관에 의해 폭파됩니다. 명중 정확도는 대략 3 m (10 ft) CEP로 알려져 있으며 훈련용 모의탄 제식명은 ATM-142A 이며, CATM-142A, DATM-142A등도 역시 지상 훈련용 미사일입니다.

 [F-4E 에는 총 2발의 AGM-142 장착이 가능하며 F-16에는 1기 F-15에는 역시 두기 장착이 가능하다]

AGM-142는 같은 고도에서 발사할 경우 AGM-84 Harpoon 미사일과 사거리가 비슷하지만 초음속에 수동식 광학시커를 사용하므로 ESM에 탐지되지 않고 타격할 수 있는 장점을 가지고 있습니다. 이때문에 호주공군은 지역방공시스템인 러시아의 SA-10A/B/C/D (Almaz S-300P/PM/PMU/PMU-1/5V55/48N6) 방공시스템 타격용으로 AGM-142를 도입하였습니다. 당시 호주공군은 미 FMS로 Rockwell AGM-130 그리고 Lockheed Martin/Rafael AGM-142을 도입하는 방법과 이스라엘로부터 상용 가격으로 Rafael Popeye를 구매하는 방법등 3가지 방안을 검토하였습니다.

[AGM-142 는 F-4 뿐 아니라 F-16에도 장착 운용할 수 있으며 이로 인해 F-16에도 장거리 타격능력을 부여하여 F-16의 성능을 비약적으로 증가시키기도 하였다]

AGM-142는 Producibility Enhancement Program (PEP) III을 통해 신형 적외선시커를 장착하며 이를 Z-Seeker라고 합니다

l  AGM-142 종류

AGM-142A: TV 시커를 사용하며, 340 kg (750 lb) blast-fragmentation 탄두를 사용.

AGM-142B: AGM-142A의 TV(전자광학식) 시커를 IIR (Imaging Infrared:적외선 영상) 시커로 교체.

AGM-142C: TV 시커를 사용하며, 770 lb "I-800" penetrator 탄두를 사용.

AGM-142D: IIR 시커를 사용하며, 770 lb "I-800" penetrator 탄두를 사용.

AGM-142E: 호주 수출용, Z-seeker, 호주공군 F-111C 에 맞도록 수정, 770 lb "I-800" 관통형(penetrator) 탄두.

AGM-142F: 이스라엘 수출용, clipped wings, 새로운 Z-seeker, 770 lb "I-800" 관통형(penetrator) 탄두.

AGM-142G : 대한민국 수출용, "I-800" warhead, 새로운 CCD 시커,  F-4E에 맞도록 소프트웨어 변경

AGM-142H : 대한민국 수출용, Z-seeker를 사용하는 점 말고는 AGM-142G와 동일

Have Lite (Popeye II 혹은 Popeye Lite) -

사이즈 축소형으로 424 cm/167 in로 단축되고 중량도 1125 kg/2500 lb로 줄여서 F-16 Fighting Falcons같은 소형전투기에 정밀 원격 타격능력 부여.

Popeye Turbo - 잠수함 발사 순항미사일(SLCM)용으로 개발한 길이 확장형으로 6.25 m (20.5 ft) 길이에 사정거리는320 km (200 miles)이상으로 알려짐.

제원

사정거리: 50 nm (80 Km)

목표물 : Mobile soft, fixed hard, fixed soft, maritime surface

중량: 3,000 lbs (1,360 kg)

길이: 190 inches (15 ft 10 inches, 4.83 m)

직경: 21 inches (53.3 cm)

날개폭: 78 inches (5 ft 8 inches, 1.72 m)

대당 구매가격: $1.54 million

대당 생산가격: $1.02 million

엔진: 고체추진 로켓모터

탄두:

AGM-142A/B: 340 kg (750 lb) blast-fragmentation (750 lbs / 340 kg)

AGM-142C/D: 360 kg (800 lb) "I-800" penetrator

두 종류의 탄두가 텔레비전 시커 또는 적외선영상 시커에 의해 사용가능

참고사항

Popeye II 또는 Popeye-2는 보다 첨단기술을 적용하여, 소형화시킨 단축형으로 F-16같은 소형 전투기에 탑재할 수 있으며 사정거리도 150 Km로 연장하였다. Have Lite 혹은 AGM-142B라고도 하지만 미공군이 공식적인 제식명칭을 부여하지 않았습니다 인도, 터키, 한국공군이 도입하였습니다



[AGM-142 는 B-52 같은 대형 폭격기에도 장착 운용이 가능하며 총 10여발 이상의 동시탑재 발사가 가능하다고한다]

Popeye II Have Lite는 록히드 마틴과 라파엘의 합작법인인 PGSUS사에서 판매하는데 소형의 전투기라도 원거리에서 벙커, 발전소, 미사일 기지, 교량, 전투함정등 적의 중요한 지상과 해상의 목표물들을 공격하여 파괴할 수 있습니다.

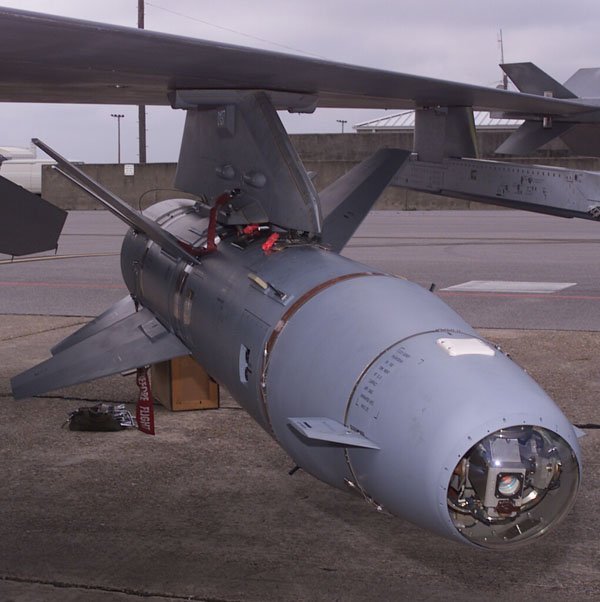

[AGM-142 의 시커의 모습 .. 이는 메버릭 등에 사용되는 적외선 및 TV화상 방식으로 시커가 잡은 목표물의 동영상을 조종사가 조준하여 명중시키는 방식으로 제작사에 따르면 명중률은 94% 이상이라고 한다]

GPS의 도움을 받는 내부항법장치에 의해 중간비행코스가 자동 유도됩니다. Have Lite는 종말 유도 단계에서 특히 높은 생존성을 가져 파괴력이 뛰어납니다. 파편 폭풍형(blast fragmentation) 또는 관통형(penetrating) 탄두는 견고하거나 견고하지 않은 목표물들에게 효과적입니다.

[AGM-142 는 미공군을 비롯 이스라엘 과 한국공군 등 세계 10여개국에 널리 수출되어 운영되고 있다]

사정거리: 150 Km

길이: 4.27 m (14 ft)

무게: 1130 kg (2500 lb)

[AGM-142 의 시커가 잡은 목표물의 영상.. 이를 보고 조종사가 조준하며 유도되는 방식으로 최대 사거리는 무려 130킬로 오차률은 1미터 이내라고 한다]

운용국가

대한민국: 1999년부터 Popeye I 를 구입한데 이어서, Popeye-2 Have Lite도 도입.

미국: 미공군에 500발 이상이 인도되었다. 미국은 점차적으로 AGM-158 JASSM으로 교체 예정.

호주공군 : 1999년부터 도입

이스라엘

인도: Popeye-2 Have Lite 도입

터키: 터키는1997년 이스라엘과 5억달러의 도입계약을 체결하고 Rafael사와 터키 Turkish Aerospace Industries사간에 합작회사를 설립하여 AGM-142 Popeye/Have Nap Popeye I와 Popeye II Have Lite 미사일을 면허생산.

1997년 1차로 50기의 Popeye I를 F-4 2020 Terminator 전폭기용으로 도입시작, 1998년 2차로 60기가 선적되었고 이후 2000년부터 터키내에서 Have Lite를 생산중

[AGM-142 는 한국공군에도 다수가 도입되어 현재 F-4E 에 탑재 운용되고 있으며 북한군의 요새화된 벙커를 공격하는데 중요한 무기로 이용되고 있다. 여담이지만 이 무기를 도입할때 활동한 무기로비스트가 바로 린다김씨이다.도입당시에 린다김의 부적절한 로비로 인해 큰 파향을 일으키기도 했지만 공군애의 반응은 아주 좋은편 이라고 한다]

[지난 2008년 공개된 한국공군의 무장화력시범에 보여준 AGM-142의 실제 발사 모습]

호주군의 F-111 시리즈들은 90년대 초반 미공군이 F-111 을 퇴역시키면서 유일하게 이를 운용하

는 나라가 되었으며 사방이 바다로 둘러쌓인 섬나라의 특성상 이들 기체에 AGM-84C형 같은 최신

공대함 미사일을 탑재하여 먼바다에서 본토로 침투하려는 함선들을 직접 타격할 수 능력을 가진

기체로 운용되었습니다.

호주군의 F-111 C/G형들은 유일하게 운영되는 아드바크지만 현재 이들 아드바크들은 기체수명이

다해 2011년~2013까지 운용하고 뒤를 이어 새롭게 도입이 시작된 F/A-18F 수퍼호넷들이 이들 임

무를 이어 받을것이라 합니다.
