예전에 귤현-박촌간 선로를 문의하신 분이 있어, 역무실에서 찾다 보니 2001년 판 운전시각표에 배선도가 나와있어 스캔하여 올립니다.

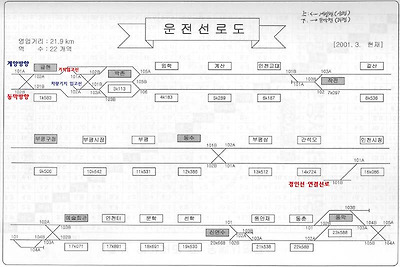

사진설명
위에 있는 선로는 상행(계양←동막)방향 선로입니다.
밑에 있는 선로는 하행(동막←계양)방향 선로입니다.
17k071 의 의미는 귤현기점 17.071Km의 의미입니다.(지금은 계양기점으로 변경)
분기기에 적혀있는 숫자는 분기기 번호를 뜻합니다.
(분기기 번호는 1쌍으로 구성 A, B로 구별)
음영처리가 된 역은 신호통제실이 있는 운전취급역을 말합니다.
북부관리사업소(경인교대 위치) 관할 역: 계양~부평삼거리
남부관리사업소(인천시청 위치) 관할 역: 간석오거리~동막
