패시브하우스 창호 디테일과 열교 검토

[IFREE]

아마 당분간은 디테일에 관한 자료들을 올릴 것 같습니다.

이런 자료 잘 공개 안됩니다.

그러니 짜증이 나시더라도 잘 디다 보시고, 정히 귀찮으시면 모아 두시기라도 하십시요.^^

저희 프로젝트 카페에는 지금 디테일들이 쏟아져 들어오고 있는 중입니다.

그 중에는 외부에 공개 불가한 자료들도 있지만, 가급적 공개하는 방향으로 하겠습니다.

고려하고 있는 창호 디테일과 열교 검토 자료입니다.

몇가지 안의 디테일이 시공 파트에 전달되어서 검토되고 있는데, 그 중 하나를 소개할까 합니다.

내부적으로는 시공 편이성과 경제성등을 고려하여 약간 다른 디테일이 채용될 것으로 보입니다만, 충분히 참고할만한 자료라 여겨집니다.

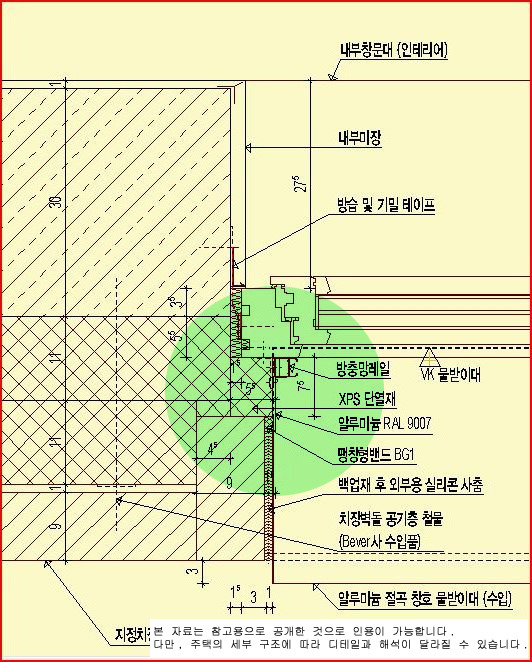

도면에 익숙하지 안은 분들을 위해서 잠깐 설명드리면 요거는 건물의 위에서 창호의 단면을 내려다 보는 것입니다.

즉, 위쪽이 건물 내부이고 아래쪽이 외부입니다.

창호 부위를 좌우를 짤라서 본 단면입니다.

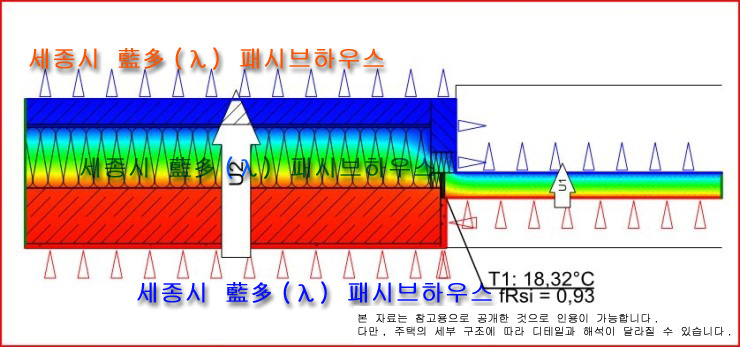

일단, 먼저 열교 데이타를 훍어보고 넘어가겠습니다.

언급할 필요없이 선형열교나 습환경 분석값이나 상당히 좋은 값을 보여 주고 있습니다.

창호 부위에서의 열교값이 이 정도로 나온다면 어쩌면 초기에 PHPP 설계안에 거의 근접하는 건축물이 될 가능성이 한층 높아진 것이라 봅니다.

왜냐하면, 철근콘크리트라는 것이 습식 공법이기때문에 목조나 스틸과는 달리 건축물 구조 자체의 기밀성은 이미 확보되어 있기 때문에 창호와 출입문 등 개구부가 어찌될 것인가? 가 가장 핵심적인 관건으로 알고 있습니다.

요정도 하고요.

요즘 제가 집 지어진거 보러 다니면 주로 창호를 보고 다닌다고 이전에 언급한 적도 있습니다만.

외장 마감이 돌로 되었건, 스타코건, 치장벽돌이건 대동소이한 문제점을 보이고 있습니다.

아래 그림을 한장 보시죠.

이거 제가 듣기로는 내노라하는 설계사무소에서 내노라 하는 건축가가 그린 것이라 하는데, 제 보기에 엉망징창입니다.

창호 상부인방? 부위를 치장벽돌로 마감하고 있는 그림입니다.

뭐가 문제이고 제가 왜 이런 거친 표현을 했을까요?

위에 디테일에 제가 녹색으로 동그랗게 표기한 부분을 한번 더 보시고 그림을 다시 보시면 뭔가 차이가 있다는 것을 눈치채실 것입니다.

바로 외부 치장벽돌이 단열재 없이 바로 내력벽에 접하고 있는것이 첫번째 문제이고, 두번째는 측면부위 역시도 열교 차단을 위한 단열층 없이 마감재가 바로 창틀에 접하도록 시공되고 있는 것입니다.

이리하면 금가루를 바른 창호를 달았다고 해도 기냥 쓰레기가 되는 것입니다.

나중에 상부인방 디테일이 나오면 공개 고려를 해보겠습니다만, 이렇게 하면 안되는 것입니다.

오늘 이후로 집 구경 가실 일이 있으시면, 금일 제가 언급한 부분이 어찌 시공되었는지를 잘 한번 살펴들 보시기 바랍니다.

아마, 예외없이 거의 대부분의 주택들이 이 문제에 대한 디테일한 해결책을 가지고 있지 못한 것을 발견하실 것입니다.

해서, 요거 오늘 올린 디테일 잘 보관하시기를 권합니다.
