간선의 허용전류 계산

[송산]

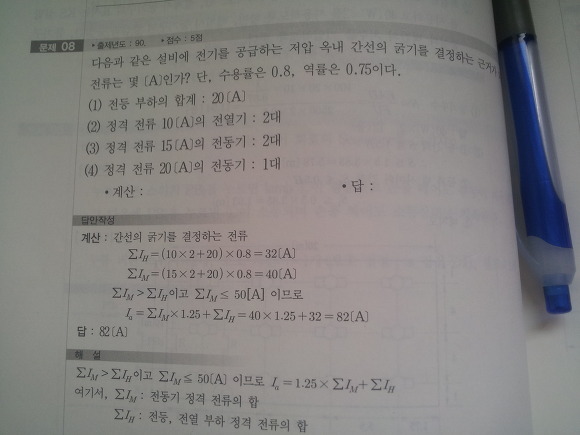

(질문1)판단기준 175조 3호에 수용률, 역률 등이 명확한 경우에는
이에 따라 적당히 수정된 부하 전류 값 이상인 허용전류의 전선을 사용 할 수있다

라고 되어 있는데 계산에서 수용률은 고려하고 역률을 무시한 이유가 무었입니까

(질문2)다음과 같이 계산하면 무슨 잘못인가요

역률 0.75는 전동기의 역률로 쓰야 할 것인데 (전열기는 전압 전류 위상이  같아서 역률1)

전동기의 역률이 0.75 이고 전열기는 역률이 1로 수정해서 보아야겠지요

전동기> 전열기   이고 전동기 전류가 50 암페어 이내 이므로 1.25를 곱하면

 전동기의 역률 고려한 유효전류는 40* 1.25* 0.75=37.5 [A]

 전동기의 역률을 고려한 무효전류는 40* 1.25* 루트(1-0.75^2)= 33.07

전동기의 유효전류와 전열기의 유효전류를 합하고

허용전류는 루트(37.5+32)^2+ 33.07^2= 76.97[A]

*************************************************

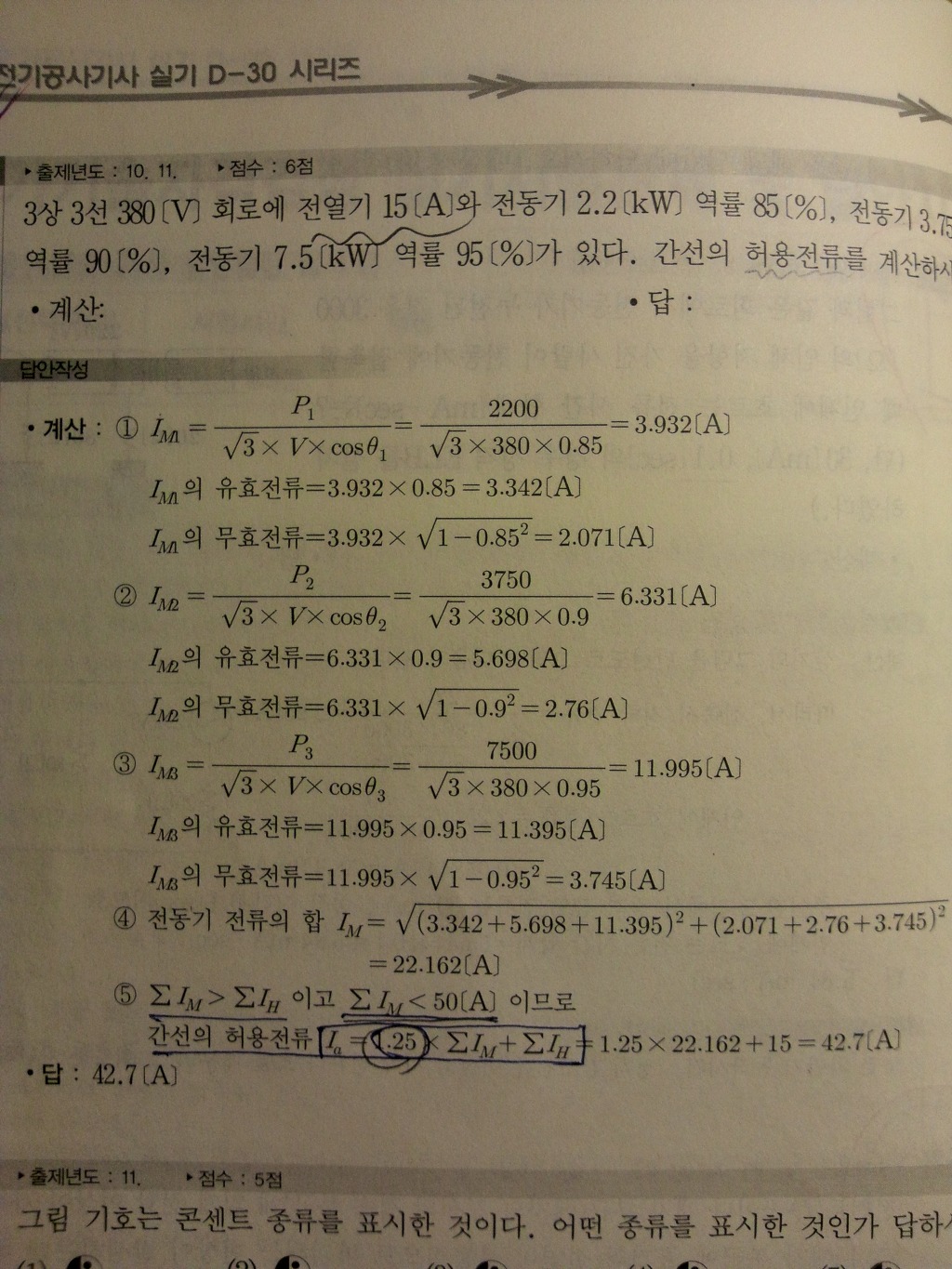

다음의 경우에는 수용률이 없고 역률만 있는 경우입니다

위의 풀이중에 (5)에서

 (질문3)5번에서 전열기의 15암페어는 유효전류 이므로  전동기의 유효전류와 먼저 합하고 나서

전동기의 무효전류와의 피상전류를 계산한 방법과 위의 방법(피상전류에 전열기 유효전류 합함)은 어느 것이 맞습니까

다시풀면

  전동기의 유효전류*1.25= (3.342+5.698+11.395)*1.25=20.435*1.25=25.54

  전동기의 무효전류 *1.25=(2.071+2.76+3.745)*1.25=8.576*1.25=10.72

간선의 허용전류는 루트 {(25.54+15)^2+ 10.72^2}= 41.93

[송산]

비슷하지요 똑 같지는 않아요
수용률은 계산하고 역률은 계산하지 않아도 되는 것이라면
아래편의 역률문제도 필요없는 문제가 아닐까요

[전기기사공사]

송산님 덕분에 정말 좋은 공부하고 갑니다^^

[사시랑이]

원칙대로 정확하게 풀이하자면 2번의 풀이처럼 유효 무효분을 구해서 계산하는 것이 맞습니다.

1번 풀이가 잘못된 것 같습니다.

아직 교재에 이러한 부분이 많이 있으므로 염두해 두셔야 할 것 같습니다.

즉, 역률이 있다면 무조건 고려를 해주시기 바랍니다.

[송산]

역시 원장님 입니다
감사합니다

[송산]

첫번째 문제에서 정격전류로 주어졌기 때문에 정격전류는 피상전류의
개념이라 역률을 적용하여 계산하는 것은 오류라고 합니다 결국 책사진의 답이 정답으로 보면되고,
아래문제(5)는 피상전류와 전열기 유효전류를 그냥 더하면 안되고(책 사진틀림) 그 아래 질문3 풀이를 참조하세요
