[흥미돋]지하철 출입문 비상콕크는 왜 의자 아래에 있을까?

[흥미돋는글]

출처: https://www.fmkorea.com/4060759400

지난 10월 31일.

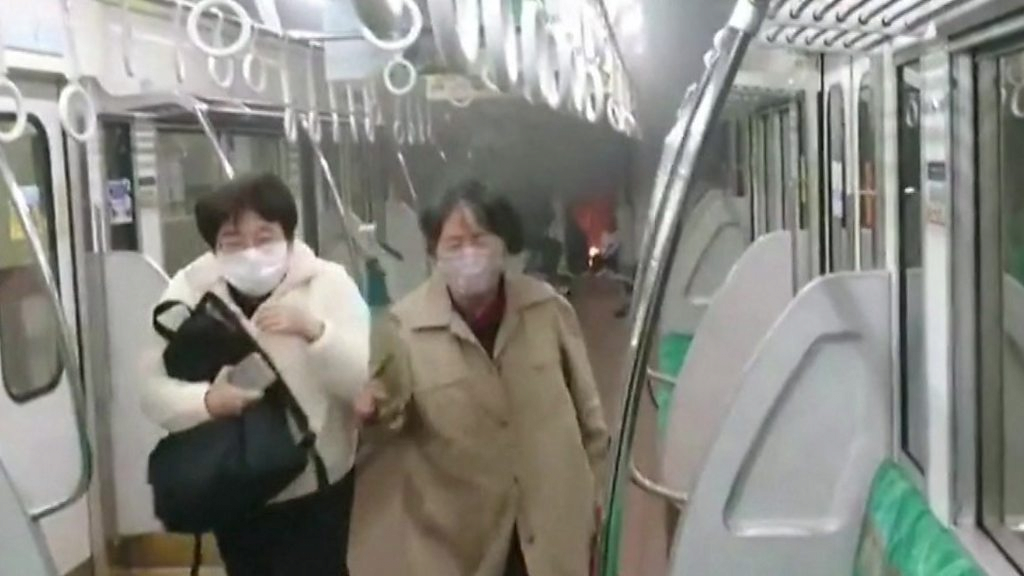

일본에서 한 남성이

 운행중이던 전철에 불을 지르고

칼부림을 일으켜

17명이 부상당하고

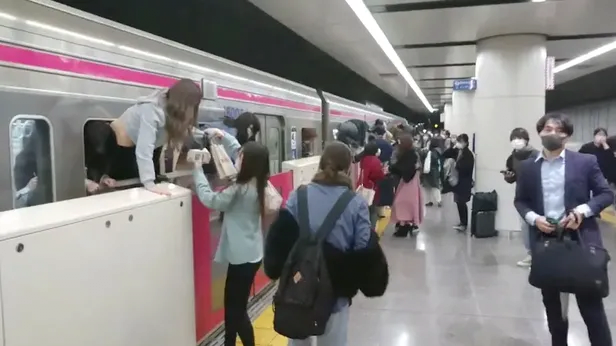

승객들이 긴급히 대피하는 소동이 있었다

그런데 이 과정에서

승객들이 출입문을 열지 못해

대부분이 창문을 깬 뒤 탈출했는데

사건 이후 일본 언론은

비상콕크 (출입문 강제개방 레버)의

위치와 사용 방법을

승객들이 알지 못했다는 점에서

전철 운영사들을 향해 비판하기도 했다

그런데 이런 생각을 해본 적 있는가?

'왜 출입문 비상콕크는 의자 아래 있는거야?'

우리나라는 2003년에 일어난

대구 지하철 화재 참사를 계기로

출입문 비상콕크의 위치와 사용법이

널리 알려지게 되었는데

최근에 들여온 열차가 아닌 이상

기존의 지하철 객차들은

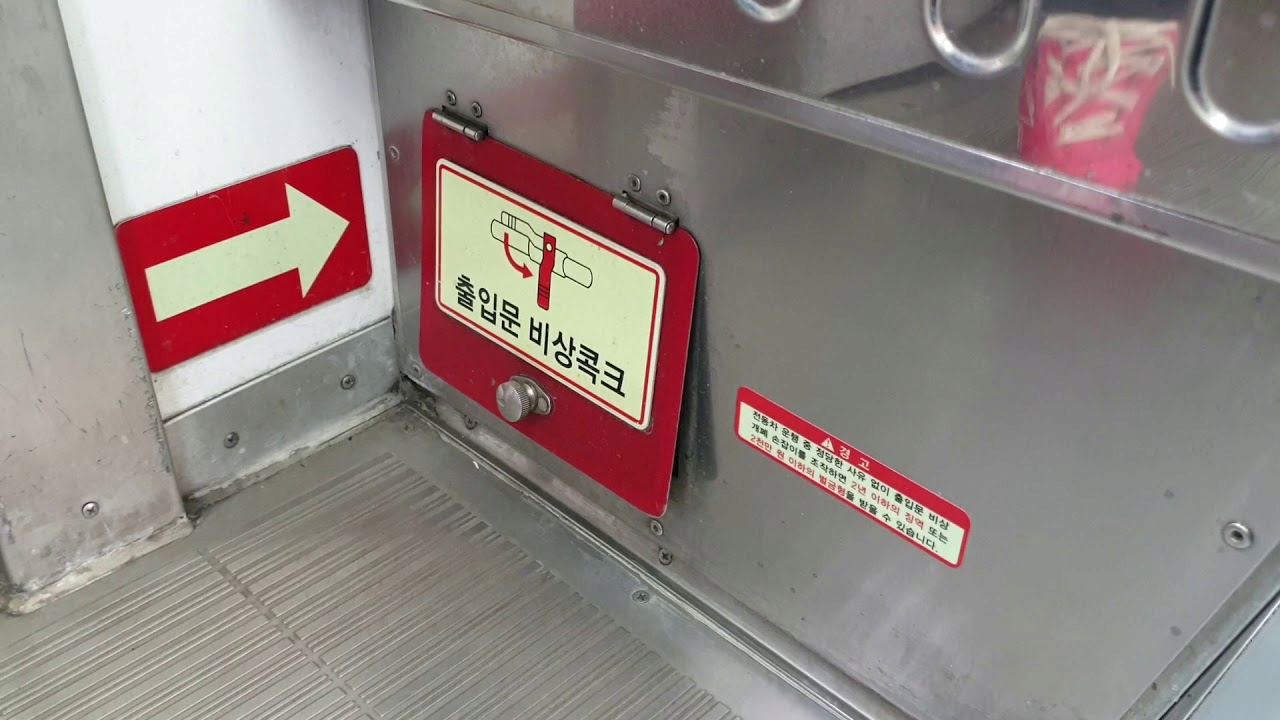

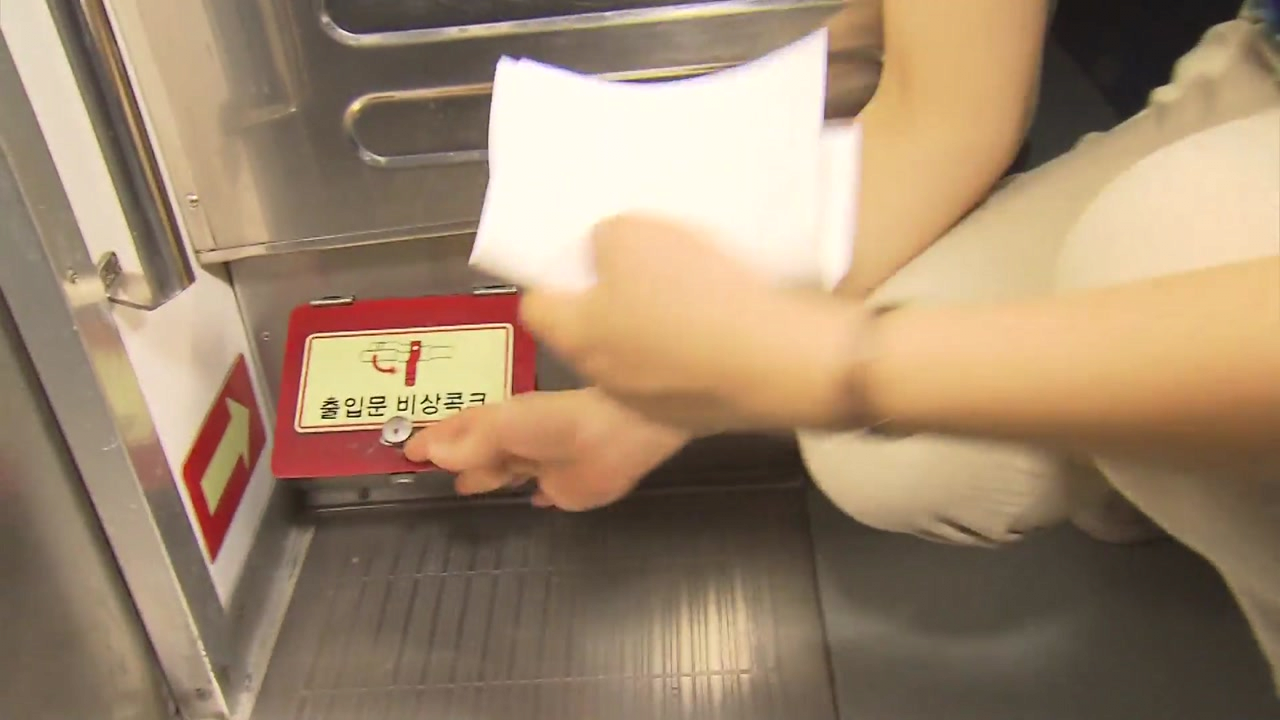

대부분 비상콕크가 좌석 아래에

위치한 모습을 볼 수 있다

잘 보이는 위치에 있으면 될텐데

왜 눈에 안띄는 의자 아래에 있는걸까?

이를 알기 위해

한번 1990년대로 돌아가보자

레츠고

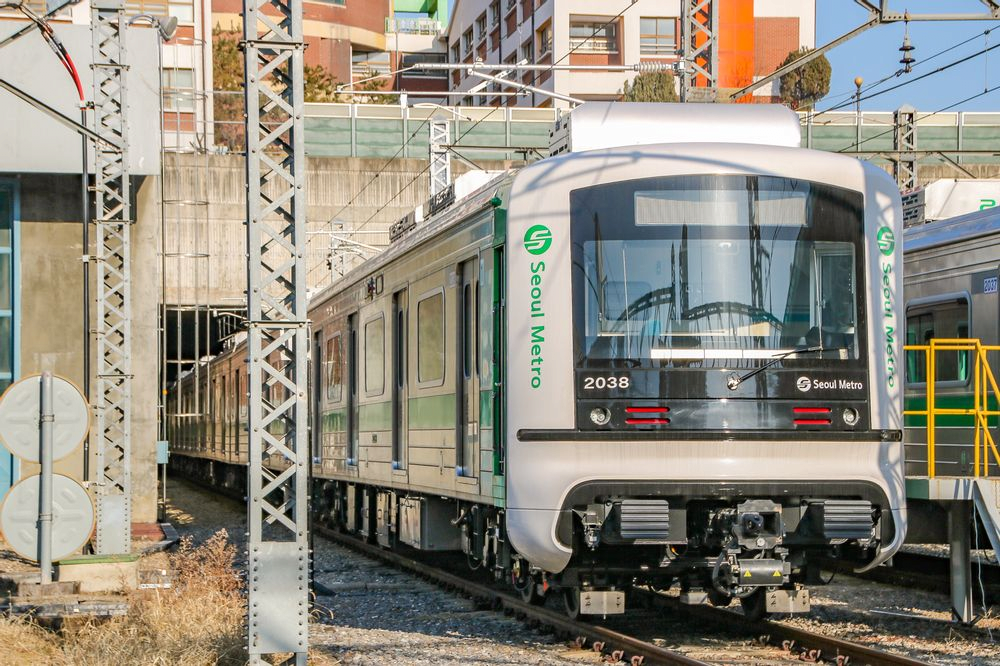

일단 대부분의 전동차는

전기로 구동되는 특성상

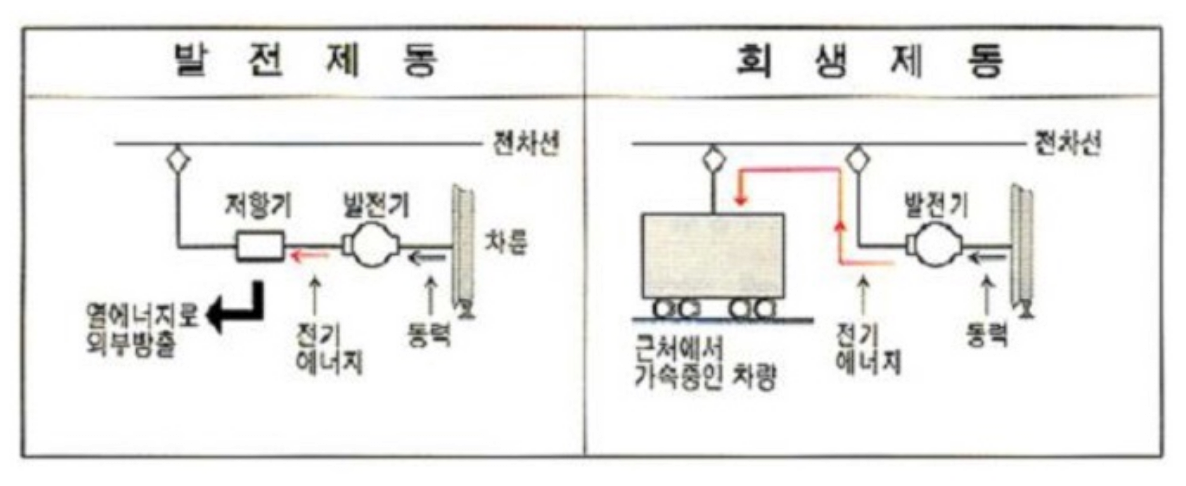

저항제어 전동차는 발전제동을

초퍼제어나 VVVF 전동차는

회생제동을 사용하는데

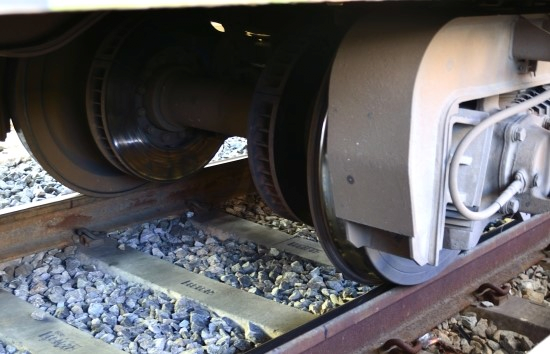

거기에 추가로 정확한 제동을 위해

에어 브레이크를 함께 사용한다

에어브레이크의 작동을 위해

열차 아래에는

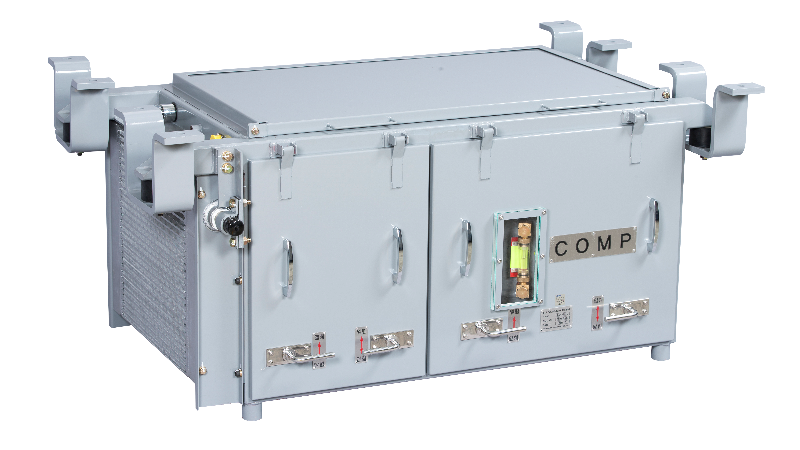

흔히들 '콤프레샤'라고 부르는

공기 압축기가 달려있고

이를 전동차 출입문도 같이 이용하면서

비로소 작동할 수 있게 된다

도시철도 전동차량의 운행고장 데이터 분석을 통한 도어시스템 유지보수주기 결정 사례 연구

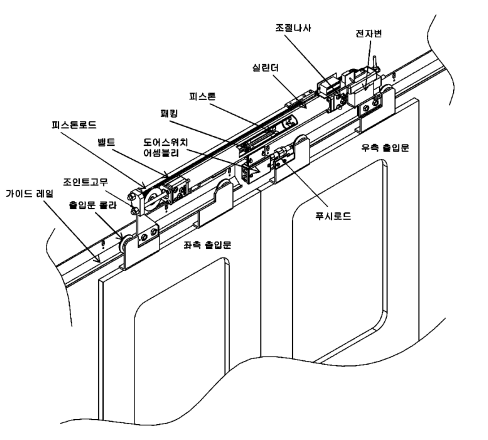

공기식 전동차 출입문은

어떻게 작동할까?

그 원리는 생각보다 간단한데

공기 압축기가

전동차 상단에 위치한 실린더에
(가끔 링크로 연결된 경우 하단에 있기도 하다)

공기를 밀어넣으면 출입문이 닫히고

공기를 빼면 출입문이 열린다

이를 달리 말하자면

공기를 빼기만 하면

어떻게든 출입문을 열 수 있다는 소리고

이때문에 비상시

배관 내 공기를 강제로 배출시켜

출입문을 인력으로

열 수 있게 만드는 출입문 비상콕크는

공기 압축기에서 상단 실린더로 이어지는

배관이 위치한 좌석 하단에

위치할 수 밖에 없는 것이다

공기식으로 작동하는 전동차 출입문은

구조가 간단해 수리가 용이하고

유지 및 보수비가 적게 들어

2000년대 초까지 인천 1호선을 제외한

대부분의 전동차에 적용되었는데

공기식 출입문의 문제점으로는

압축공기를 이용하는 특성 상

출입문 개폐시 큰 소음이 발생하며

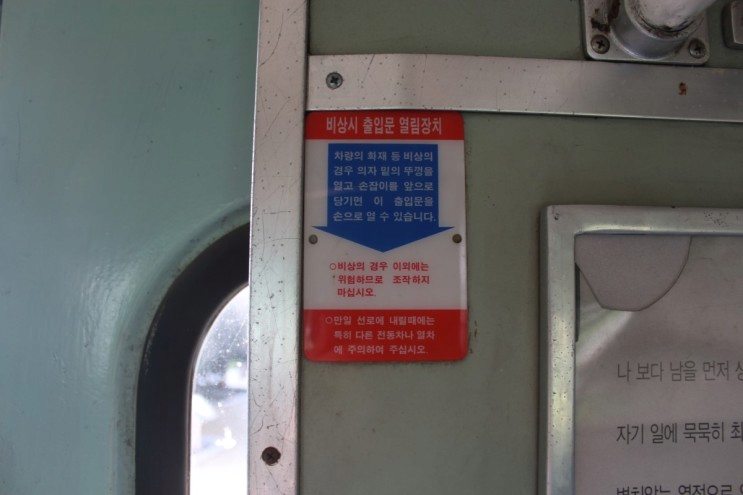

90년대까지 표기되어있던 비상콕크 사용법

화재나 사고 발생 시

창문 파괴를 제외한다면

유일한 탈출방법인 비상 콕크가

좌석 하단에 위치해있어

눈에 잘 띄지 않는데다가

그 위치가 잘 알려지지도 않았고

거기에 탈출을 하려면

공기가 빠져나가야 하기에

콕크를 취급한 후에도

5초 가량의 시간이 걸린다

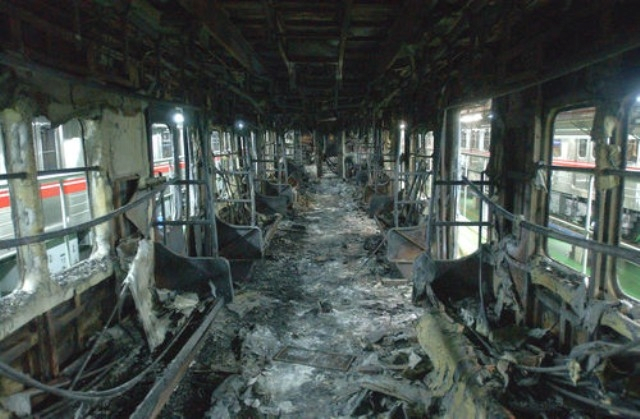

이는 2003년 2월 18일

대구 지하철 1호선 중앙로역에서

김대한에 의한 방화가 일어났을 때

대부분의 승객이 출입문을 열지 못하고

그대로 질식사하는 참사로 이어졌으며

이를 계기로 전동차 출입문의 구조도

바뀌게 된다

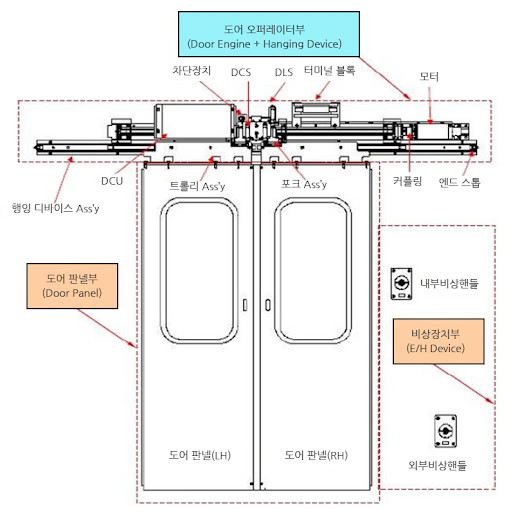

그게 바로 전기식(모터식) 출입문이다

원리는 모터를 이용해

출입문을 여닫는 방식이기 때문에

전선 배열을 이용해

모터를 꺼버린 뒤

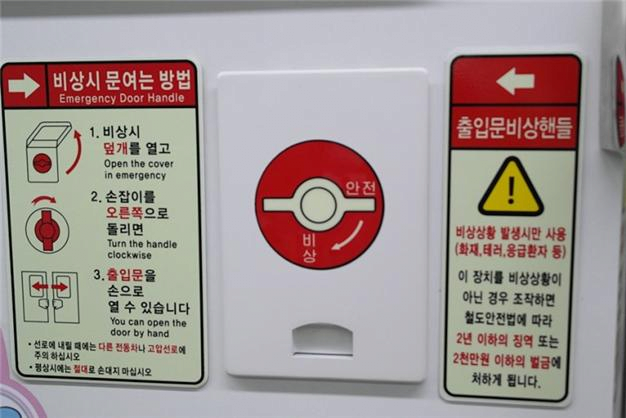

자력으로 탈출할 수 있는 비상 스위치를

승객의 시선에 잘 보이는 벽면에 설치할 수 있다

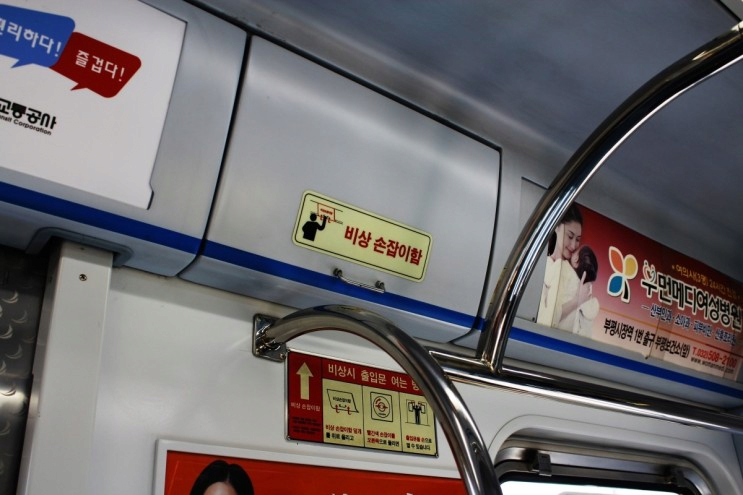

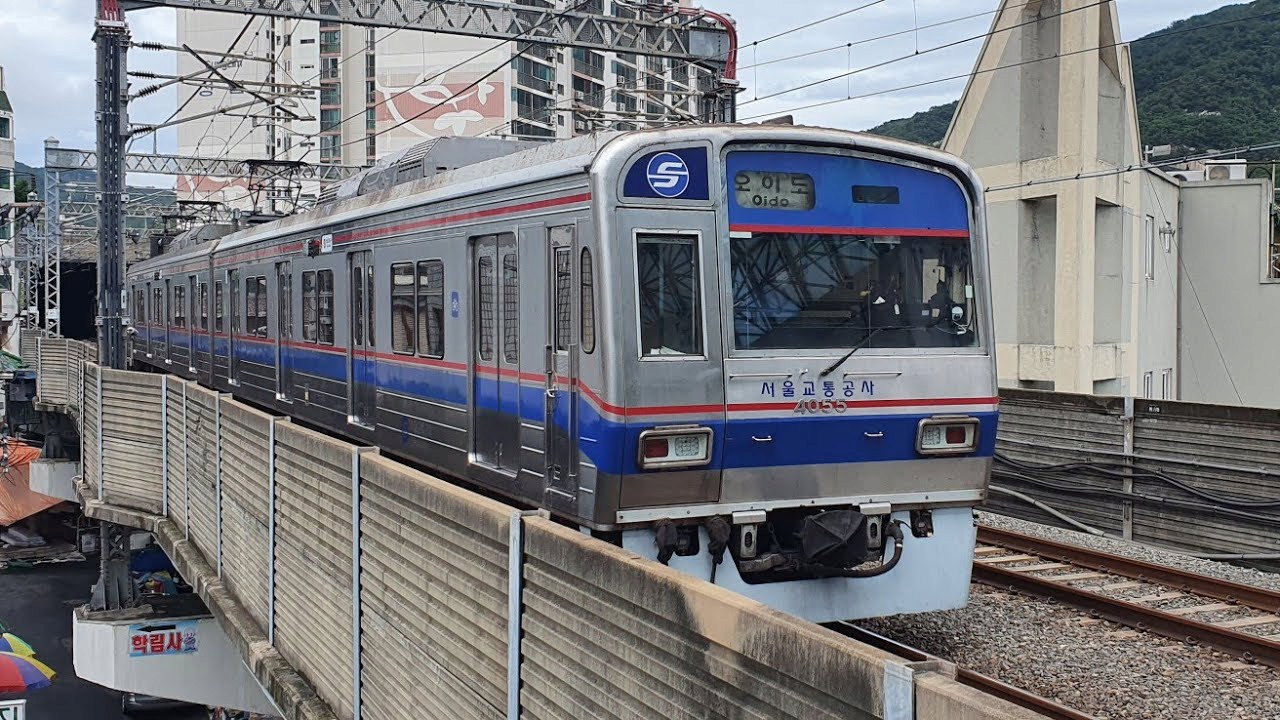

인천 1호선 전동차의 비상 출입문 스위치

전기식 전동차 출입문은
유지 및 수리비가 비싸

참사 이전인 90년대까지는

인천 지하철 1호선과 같은

극소수의 전동차에만

도입되었으나

대구 지하철 참사를 계기로

2000년대 중반부터는

9호선을 제외한 모든 전동차가

전기식으로 작동하는 출입문을 탑재한

전동차를 도입중에 있어

앞으로는 좌석 하부에 비상콕크가 위치한

구형 전동차는 보기 힘들어질 전망이다

지난 할로윈에 일어난 칼부림 사건이

일본 사회에 충격으로 다가온 이유는

1951년에 벌어진

승무원조차 비상 콕크의 취급 방법을 몰라

화재 발생 후 대부분의 승객들이 탈출하지 못해

106명이 불에 타 사망한

사쿠라기쵸 사고 이후

또다시 비슷한 사건이

70년이 지난 2021년에

되풀이될 뻔 했기 때문이다

화재, 지진, 태풍

수많은 재해 속에서는

아무도 당신의 목숨을

지켜주지 않는다

만약 70년이 지난 2073년.

누군가의 방화로 인해

지하철에 화재가 발생한다면

당신은 탈출할 수 있을 것인가?

안전에 대한 지식은

선택이 아닌 필수다
